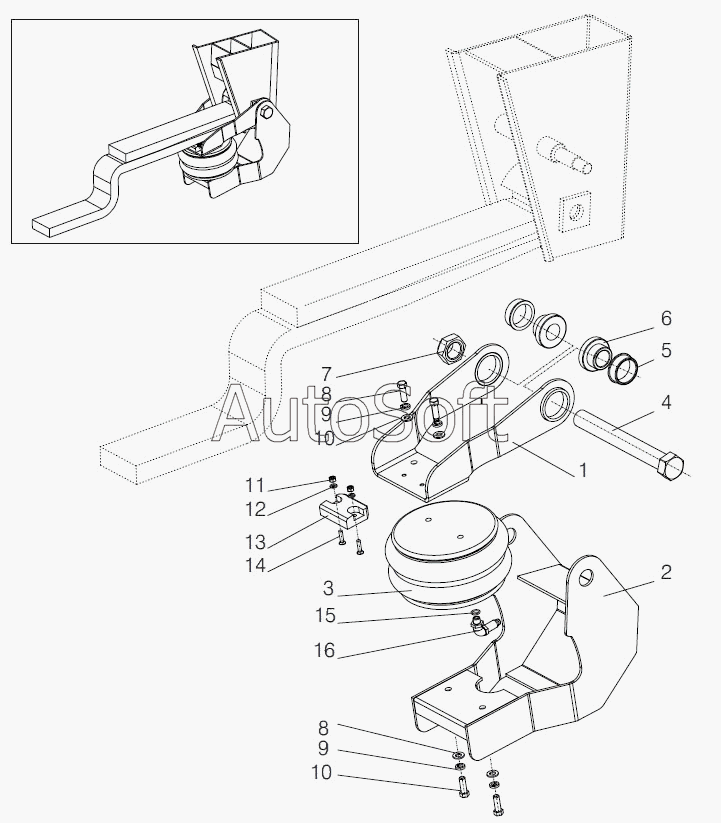

Каталог запасных частей к технике: Тонар-95231 (2010). Механизм подъема оси
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | Кронштейн | |
| 2 | 9***0 | Кронштейн | |
| 3 | 4***3 | Пневморессора | |
| 4 | 9***0 | Болт | |
| 5 | 4***6 | Втулка фторопластовая 9523-3013012 54/42,5x8 | |
| 6 | 9***0 | Втулка | |
| 7 | 1***6 | Гайка болта М30хЗ,5 | |
| 8 | 1***0 | Болт М10 | |
| 9 | 1***0 | Шайба 10.65Г | |
| 10 | 1***0 | Шайба 10 | |
| 11 | 1***6 | Гайка М6 | |
| 12 | 1***6 | Шайба 6 | |
| 13 | 9***3 | Накладка | |
| 14 | 1***5 | Винт М6х25 | |
| 15 | 4***8 | Кольцо 5256-6508088 | |
| 16 | 1***1 | Фитинг 893 831 370 0 |
