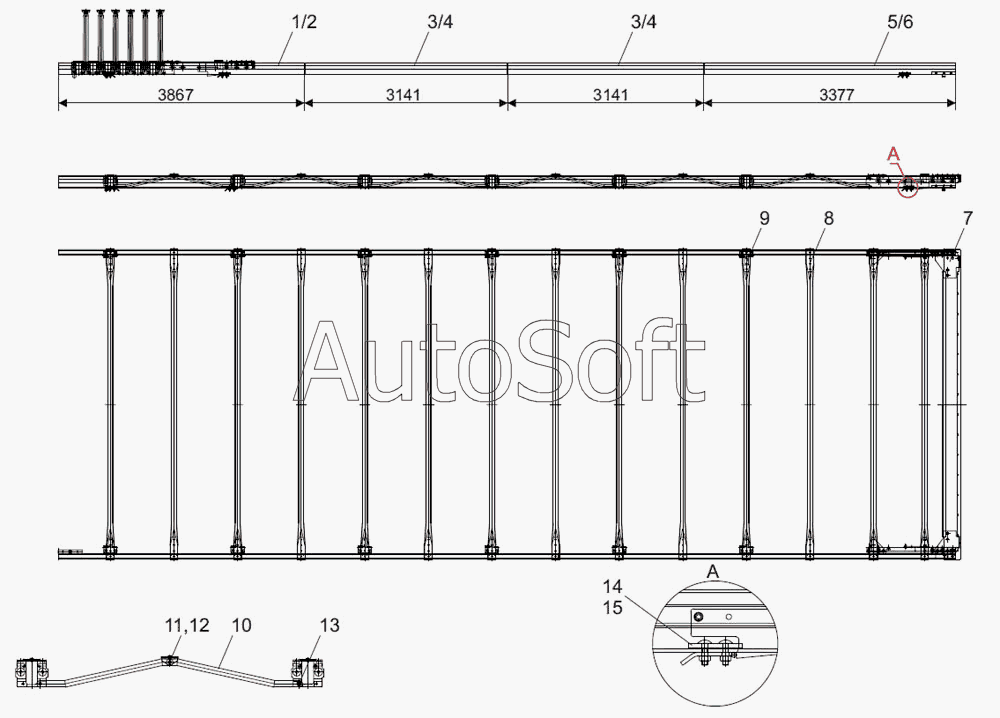

Каталог запасных частей к технике: Тонар-97461 (2010). Комплект сдвижной крышки TSE (13,6 м.)
10
15
14
13
12
11
1
9
8
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Передний продольный профиль левый 3867мм | |
| 2 | 2***0 | Передний продольный профиль правый 3867мм | |
| 3 | 2***0 | Средний продольный профиль левый 3141мм | |
| 4 | 2***0 | Средний продольный профиль правый 3141мм | |
| 5 | 2***0 | Задний продольный профиль правый 3377 мм | |
| 6 | 2***0 | Задний продольный профиль левый 3377мм | |
| 7 | 3***0 | Задняя каретка | |
| 8 | 3***0 | Поперечина без роликов | |
| 9 | 3***0 | Поперечина с роликами | |
| 10 | 3***5 | Рычаг | |
| 11 | 3***0 | Стопорный палец | |
| 12 | 3***1 | Стопор | |
| 13 | 0***2 | Гайка М8 | |
| 14 | 3***0 | Фиксатор правый | |
| 15 | 3***0 | Фиксатор левый | |
| 16 | 3***2 | Профиль L-2675мм. | |
| 17 | 3***0 | Пластина с роликами | |
| 18 | 3***0 | Штанга | |
| 19 | 3***1 | Штапик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
