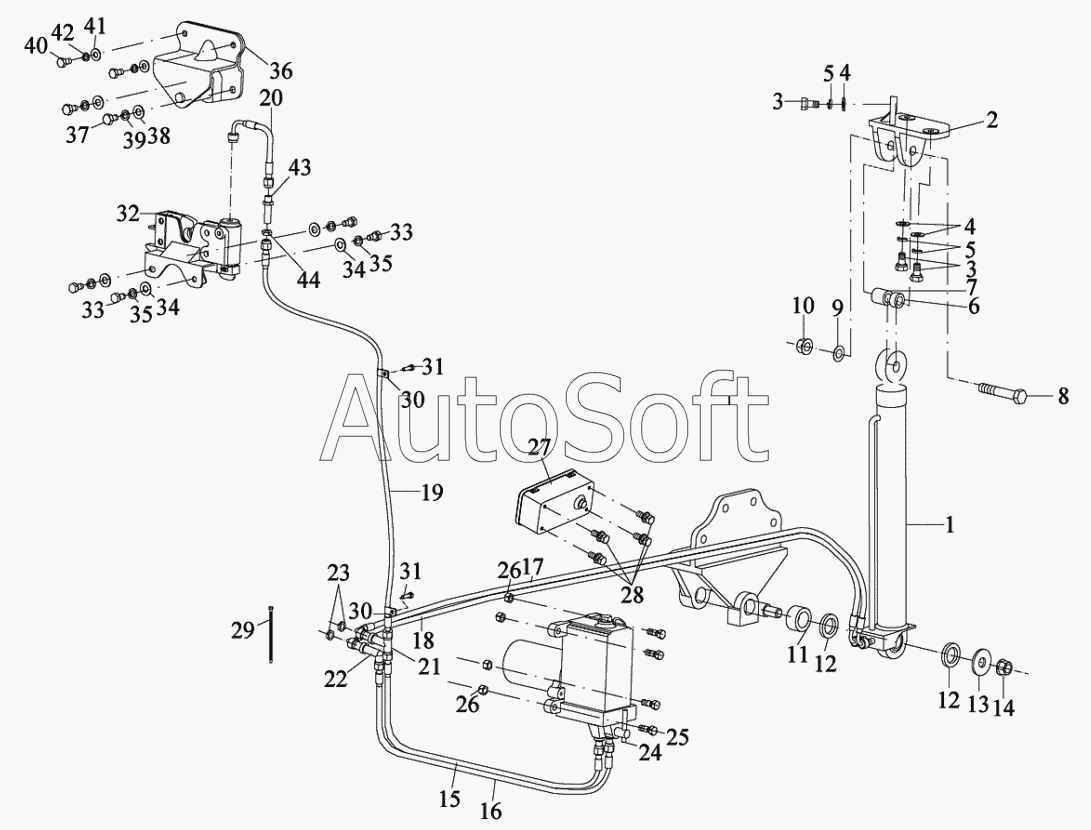

Каталог запасных частей к технике: FAW CA-3252 (2005). Гидравлическое устройство опрокидывания кабины (интегральный электрический насос)
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
30
31
31
32
33
33
34
34
35
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Гидравлический цилиндр опрокидывания кабины в сборе | |
| 2 | 5***2 | Подпорка кабины | |
| 3 | C***0 | Болт | |
| 4 | Q***0 | Шайба | |
| 5 | Q***0 | Пружинная шайба | |
| 6 | 5***2 | Втулка | |
| 7 | 5***2 | Втулка | |
| 8 | C***0 | Болт | |
| 9 | Q***6 | Шайба | |
| 10 | C***6 | Гайка | |
| 11 | 5***2 | Втулка | |
| 12 | 5***2 | Подушка | |
| 13 | 5***2 | Шайба | |
| 14 | C***8 | Гайка | |
| 15 | 5***7 | Гидравлические трубки в сборе | |
| 16 | 5***7 | Гидравлические трубки в сборе | |
| 17 | 5***7 | Гидравлические трубки в сборе | |
| 18 | 5***7 | Гидравлические трубки в сборе | |
| 19 | 5***7 | Гидравлические трубки в сборе | |
| 20 | 5***7 | Гидравлические трубки в сборе | |
| 21 | 5***7 | Тройник | |
| 22 | 5***7 | Тройник гидравлических трубок | |
| 23 | C***2 | Гайка | |
| 24 | 5***9 | Насос опрокидывания кабины | |
| 25 | C***0 | Болт | |
| 26 | C***2 | Гайка | |
| 27 | 3***7 | Опрокидыватель кабины в сборе | |
| 28 | C***0 | Болт | |
| 29 | T***6 | Резиновая лента | |
| 30 | Q***8 | Зажим для одной трубки | |
| 31 | C***5 | Болт | |
| 32 | 5***9 | Гидравлический замок кабины | |
| 33 | C***0 | Болт | |
| 34 | Q***8 | Шайба | |
| 35 | Q***8 | Пружинная шайба | |
| 36 | 5***9 | Держатель гидравлического замка кабины | |
| 37 | C***0 | Болт | |
| 38 | Q***0 | Шайба | |
| 39 | Q***0 | Пружинная шайба | |
| 40 | C***0 | Болт | |
| 41 | Q***2 | Пружинная шайба | |
| 42 | Q***2 | Пружинная шайба | |
| 43 | Q***6 | Штуцер | |
| 44 | C***2 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
