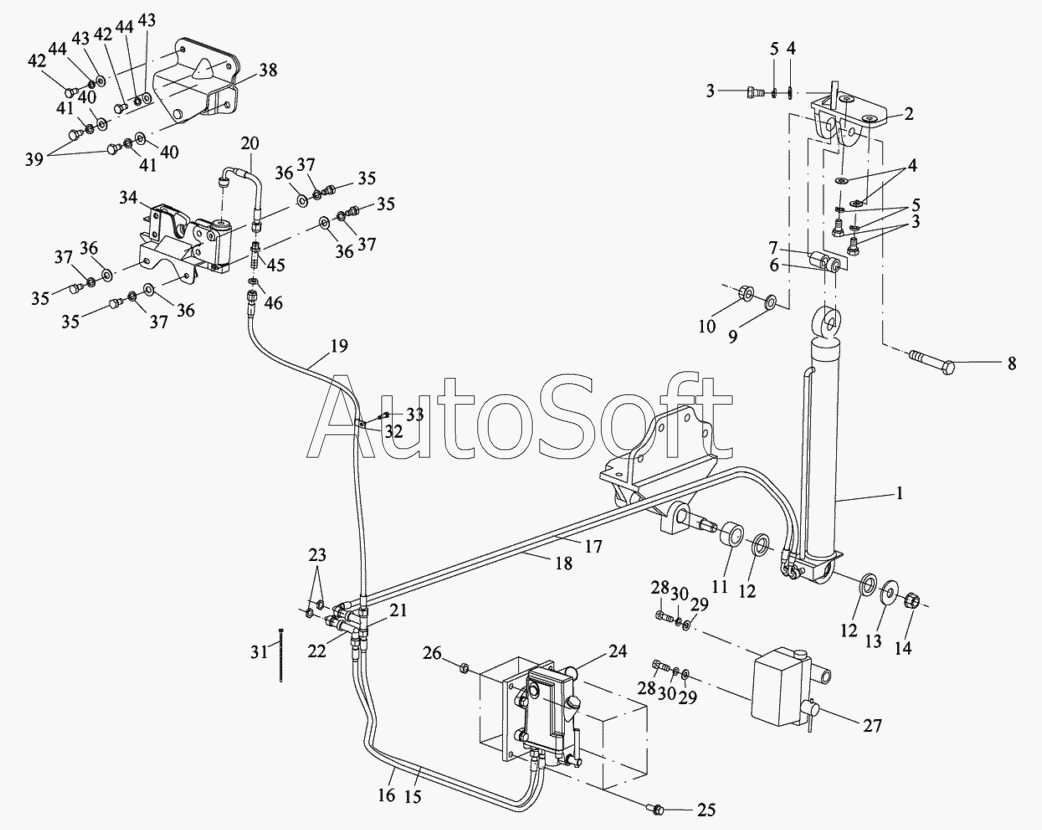

Каталог запасных частей к технике: FAW CA-3252 (2005). Гидравлическое устройство опрокидывания кабины (ручной насос)
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
35
35
35
35
36
36
36
36
37
37
37
37
38
39
40
40
41
41
42
42
43
43
44
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Гидравлический цилиндр опрокидывания кабины в сборе | |
| 2 | 5***2 | Подпорка кабины | |
| 3 | C***0 | Болт | |
| 4 | Q***0 | Шайба | |
| 5 | Q***0 | Пружинная шайба | |
| 6 | 5***2 | Втулка | |
| 7 | 5***2 | Втулка | |
| 8 | C***9 | Болт | |
| 9 | Q***6 | Шайба | |
| 10 | C***6 | Гайка | |
| 11 | 5***2 | Втулка | |
| 12 | 5***2 | Подушка | |
| 13 | 5***2 | Шайба | |
| 14 | C***8 | Гайка | |
| 15 | 5***7 | Гидравлические трубки в сборе | |
| 16 | 5***7 | Гидравлические трубки в сборе | |
| 17 | 5***7 | Гидравлические трубки в сборе | |
| 18 | 5***7 | Гидравлические трубки в сборе | |
| 19 | 5***7 | Гидравлические трубки в сборе | |
| 20 | 5***7 | Гидравлические трубки в сборе | |
| 21 | 5***7 | Тройник | |
| 22 | 5***7 | Тройник гидравлических трубок | |
| 23 | C***2 | Гайка | |
| 24 | 5***2 | Насос опрокидывания кабины | |
| 25 | C***0 | Болт | |
| 26 | C***2 | Гайка | |
| 27 | 3***7 | Опрокидыватель кабины в сборе | |
| 28 | C***5 | Болт | |
| 29 | Q***0 | Шайба | |
| 30 | Q***0 | Пружинная шайба | |
| 31 | T***6 | Резиновая лента | |
| 32 | Q***8 | Зажим для одной трубки | |
| 33 | C***5 | Болт | |
| 34 | 5***9 | Гидравлический замок кабины | |
| 35 | C***0 | Болт | |
| 36 | Q***8 | Шайба | |
| 37 | Q***8 | Пружинная шайба | |
| 38 | 5***9 | Держатель гидравлического замка кабины | |
| 39 | C***0 | Болт | |
| 40 | Q***0 | Шайба | |
| 41 | Q***0 | Пружинная шайба | |
| 42 | C***0 | Болт | |
| 43 | Q***2 | Пружинная шайба | |
| 44 | Q***2 | Пружинная шайба | |
| 45 | Q***6 | Штуцер | |
| 46 | C***2 | Гайка |
