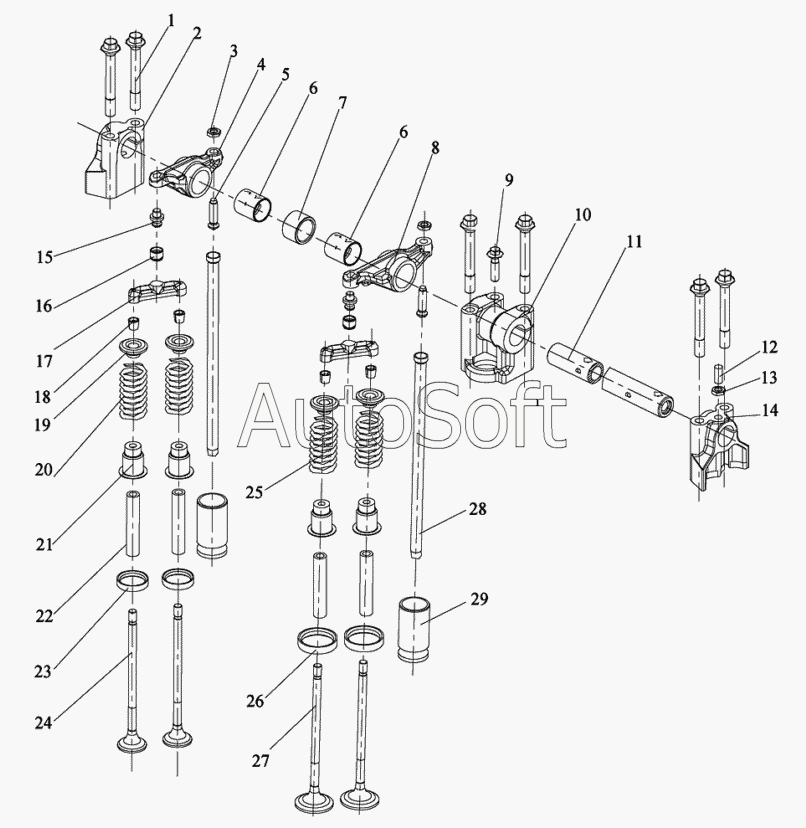

Каталог запасных частей к технике: FAW CA-3252 (2005). Механизм газораспределения
17
29
29
28
27
26
25
24
24
23
22
21
20
19
18
17
1
16
15
14
13
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***0 | Болт | |
| 2 | 1***D | Передняя опора оси коромысла | |
| 3 | 1***D | Стопорная гайка регулировочного винта зазора клапана | |
| 4 | 1***D | Коромысло выпускного клапана | |
| 5 | 1***D | Регулировочный винт коромысла клапана | |
| 6 | 1***D | Втулка коромысла клапана | |
| 7 | 1***D | Гильза ограничителя коромысла клапана | |
| 8 | 1***D | Коромысло впускного клапана | |
| 9 | Q***5 | Болт | |
| 10 | 1***D | Опора оси коромысла | |
| 11 | 1***D | Ось коромысла | |
| 12 | Q***0 | Прорезной конический винт крепления | |
| 13 | Q***2 | Гайка | |
| 14 | 1***D | Задняя опора оси коромысла | |
| 15 | 1***D | Прижимной ролик коромысла клапана | |
| 16 | 1***D | Гнездо прижимного ролика коромысла | |
| 17 | 1***D | Поперечный рычаг (крейцкопф) | |
| 17 | 1***A | Поперечный рычаг (ремонтный) | |
| 18 | 1***D | Сухарь замка клапана | |
| 19 | 1***D | Кронштейн пружины клапана | |
| 20 | 1***D | Пружина выпускного клапана | |
| 21 | 1***D | Герметические прокладки направляющей трубки клапана | |
| 22 | 1***D | Направляющая трубка клапана | |
| 23 | 1***D | Сменное седло выпускного клапана | |
| 24 | 1***D | Выпускной клапан | |
| 24 | 1***B | Выпускной клапан (ремонтный) | |
| 25 | 1***D | Пружина впускного клапана | |
| 26 | 1***D | Сменное седло впускного клапана | |
| 27 | 1***D | Впускной клапан | |
| 28 | 1***B | Впускной клапан (ремонтный) | |
| 29 | 1***D | Толкатель | |
| 29 | 1***D | Штанга толкателя |
