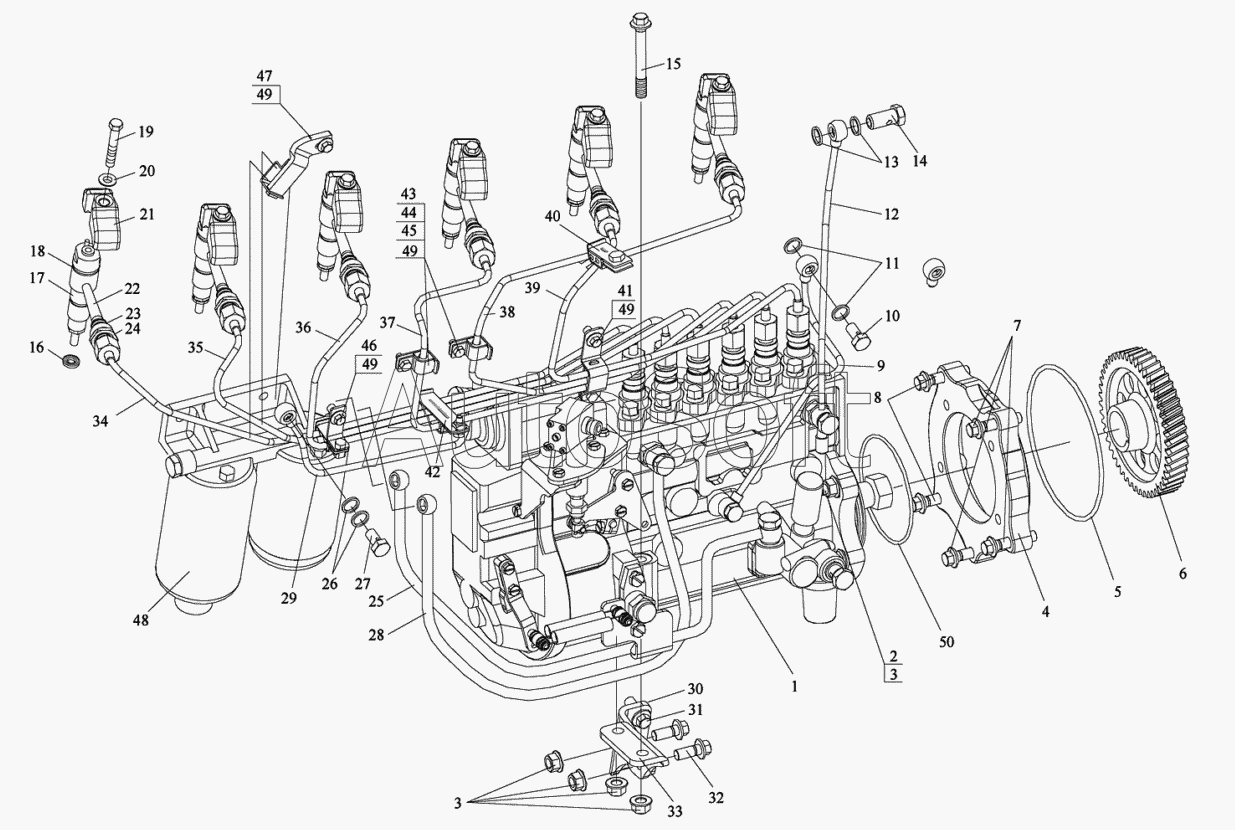

Каталог запасных частей к технике: FAW CA-3252 (2005). Система подачи топлива высокого давления
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
49
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Топливный насос высокого давления в сборе | |
| 2 | C***0 | Болт | |
| 3 | C***0 | Гайка | |
| 4 | 1***D | Промежуточный фланец топливного насоса | |
| 5 | C***C | Резиновое уплотнительное кольцо круглого сечения | |
| 6 | 1***D | Шестерня привода топливного насоса | |
| 7 | Q***5 | Болт | |
| 8 | Q***0 | Болт | |
| 9 | 1***D | Трубопровода | |
| 10 | 1***7 | Пустотелый болт трубопровода смазки | |
| 11 | C***5 | Уплотнительное кольцо | |
| 12 | 1***D | Возвратный трубопровод форсунки | |
| 13 | C***5 | Уплотнительное кольцо | |
| 14 | 1***6 | Пустотелый болт возвратного масляного трубопровода | |
| 15 | Q***0 | Болт | |
| 16 | 1***D | Прокладка форсунки | |
| 17 | 1***D | Форсунка | |
| 18 | 1***D | Резиновое кольцо круглого сечения | |
| 19 | 1***D | Болт нажимной пластины форсунки | |
| 20 | G***8 | Сферическая шайба | |
| 21 | 1***D | Нажимная пластина форсунки | |
| 22 | 1***D | Штуцер трубки высокого давления в сборе | |
| 23 | 1***D | Резиновое кольцо круглого сечения | |
| 24 | 1***D | Промежуточная гайка штуцера трубки высокого давления | |
| 25 | 1***7 | Трубопровод | |
| 26 | C***5 | Уплотнительное кольцо | |
| 27 | 1***D | Болт | |
| 28 | 1***7 | Трубопровод | |
| 29 | 1***D | Трубопровод | |
| 30 | H***D | Опора насоса высокого давления (ВД) блока цилиндров | |
| 31 | Q***5 | Болт | |
| 32 | Q***0 | Болт | |
| 33 | 1***D | Опора насоса высокого давления (ВД) блока цилиндров | |
| 34 | 1***D | Трубопровод высокого давления 1 цилиндра | |
| 35 | 1***D | Трубопровод высокого давления 2 цилиндра | |
| 36 | 1***D | Трубопровод высокого давления 3 цилиндра | |
| 37 | 1***D | Трубопровод высокого давления 4 цилиндра | |
| 38 | 1***D | Трубопровод высокого давления 5 цилиндра | |
| 39 | 1***D | Трубопровод высокого давления 6 цилиндра | |
| 40 | 1***D | Хомут трубопровода высокого давления 1 цилиндра | |
| 41 | 1***D | Хомут трубопровода высокого давления 6 цилиндра | |
| 42 | 1***D | Хомут трубопровода высокого давления 4 цилиндра | |
| 43 | 1***D | Хомут трубопровода высокого давления 3 цилиндра | |
| 44 | 1***D | Хомут трубопровода высокого давления 3 цилиндра | |
| 45 | 1***D | Хомут трубопровода высокого давления 3 цилиндра | |
| 46 | 1***D | Хомут трубопровода высокого давления 2 цилиндра | |
| 47 | 1***D | Хомут трубопровода высокого давления 5 цилиндра | |
| 48 | 1***D | Топливный фильтр | |
| 49 | C***0 | Болт | |
| 50 | C***C | Резиновое уплотнительное кольцо круглого сечения |
