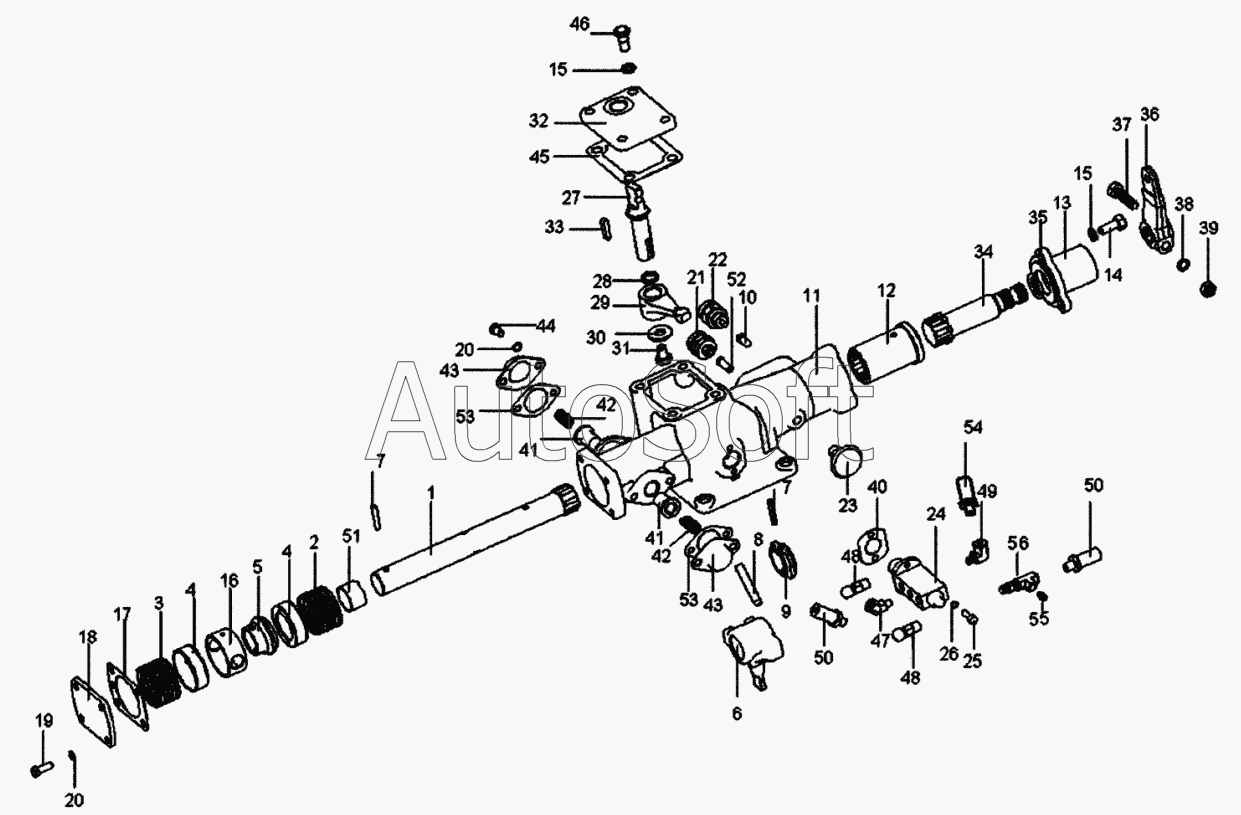

Каталог запасных частей к технике: FAW CA-3252 (2005). Механизм переключения передач
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
43
44
45
46
47
48
48
49
50
50
51
52
53
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***3 | Вал | |
| 2 | F***1 | Пружина | |
| 3 | F***1 | Пружина | |
| 4 | F***3 | Чашка пружины | |
| 5 | F***5 | Втулка разделительная | |
| 6 | F***1 | Вилка | |
| 7 | G***6 | Штифт | |
| 8 | C***0 | Штифт | |
| 9 | F***1 | Блок управления переключателя передачи заднего хода | |
| 10 | F***1 | Штифт переключателя нейтрального положения | |
| 11 | J***3 | Картер двойного Н-образного управляющего устройства | |
| 12 | C***1 | Втулка | |
| 13 | C***2 | Торцевая крышка | |
| 14 | Q***5 | Болт | |
| 15 | Q***0 | Пружинная шайба | |
| 16 | F***4 | Втулка разделительная | |
| 17 | F***2 | Прокладка | |
| 18 | F***6 | Торцевая крышка | |
| 19 | G***6 | Болт | |
| 20 | G***7 | Пружинная шайба | |
| 21 | 7***8 | Включатель нейтрали | |
| 22 | 9***1 | Включатель направления | |
| 23 | 1***6 | Вентиляционная пробка | |
| 24 | F***0 | Блок переключения передач | |
| 25 | G***5 | Винт | |
| 26 | G***7 | Пружинная шайба | |
| 27 | C***1 | Вилка переключения передачи | |
| 28 | H***6 | Резиновое уплотнительное кольцо круглого сечения | |
| 29 | C***1 | Вилка выбора передачи | |
| 30 | C***1 | Шайба | |
| 31 | Q***6 | Болт | |
| 32 | C***1 | Крышка окна | |
| 33 | Q***8 | Шпонка | |
| 34 | C***3 | Соединитель переключения передачи | |
| 35 | F***4 | Сальник | |
| 36 | F***6 | Наружный рычаг переключения передач | |
| 37 | G***6 | Болт | |
| 38 | ***7 | Пружинная шайба | |
| 39 | G***1 | Гайка | |
| 40 | F***3 | Прокладка | |
| 41 | F***0 | Палец | |
| 42 | F***2 | Пружина | |
| 43 | F***1 | Крышка нажимной пружины | |
| 44 | ***6 | Болт | |
| 45 | C***1 | Прокладка окна | |
| 46 | C***1 | Винт | |
| 47 | 1***0 | Штуцер | |
| 48 | 1***6 | Вентиляционная пробка | |
| 49 | 1***5 | Штуцер | |
| 50 | 5***6 | Агрегат воздушной трубки | |
| 51 | F***5 | Втулка | |
| 52 | 1***9 | Штифт переключателя | |
| 53 | F***0 | Прокладка | |
| 54 | 5***3 | Воздушная трубка | |
| 55 | Q***1 | Резьбовая заглушка | |
| 56 | 1***1 | Штуцер |
