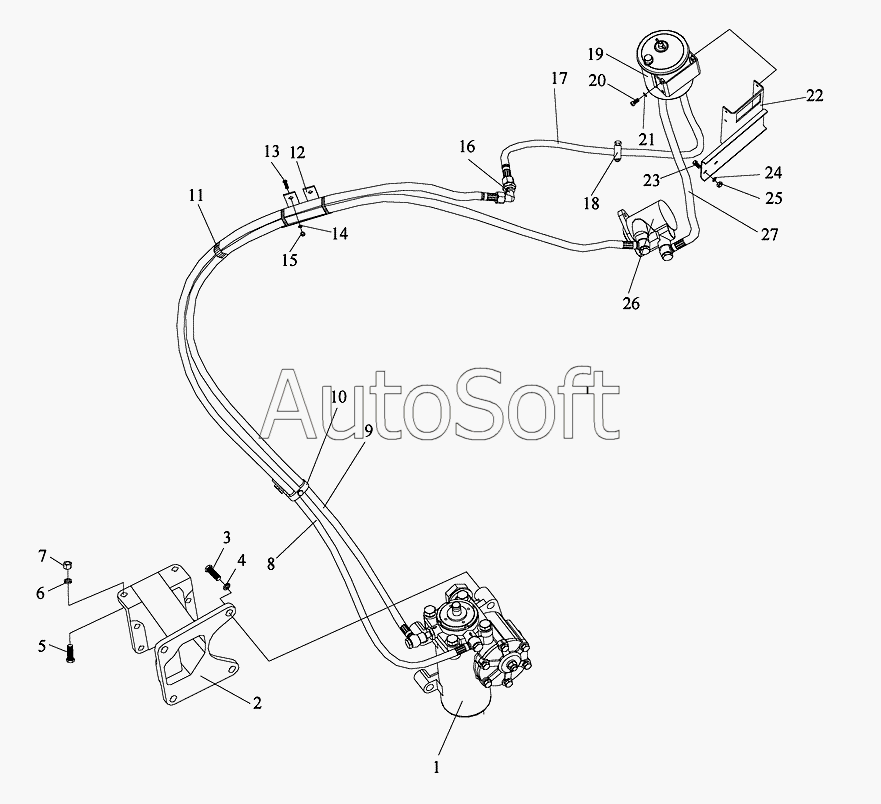

Каталог запасных частей к технике: FAW CA-3252 (2005). Усилитель рулевого управления
1
2
3
4
5
6
7
8
8
9
9
9
9
9
10
10
11
12
13
14
14
15
16
16
17
18
18
18
18
18
19
20
21
22
23
24
25
26
26
26
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***A | Усилитель рулевого механизма в сборе | |
| 2 | 3***7 | Кронштейн усилителя рулевого механизма | |
| 3 | C***T | Болт | |
| 4 | Q***0 | Пружинная шайба | |
| 5 | C***0 | Болт | |
| 6 | Q***6 | Пружинная шайба | |
| 7 | C***6 | Гайка | |
| 8 | 1***7 | Защитное кольцо возвратной трубки | |
| 8 | 3***7 | Возвратная трубка в сборе | |
| 9 | 3***1 | Пустотелый болт | |
| 9 | 3***1 | Пустотелый болт | |
| 9 | 3***7 | Трубка высокого давления в сборе | |
| 9 | 3***E | Трубка высокого давления | |
| 9 | 3***E | Уплотнительная шайба | |
| 10 | 3***0 | Кронштейн | |
| 10 | 3***0 | Зажим | |
| 11 | T***6 | Пластмассовый хомут | |
| 12 | 3***7 | Держатель трубки | |
| 13 | C***5 | Болт | |
| 14 | Q***8 | Шайба | |
| 14 | Q***8 | Пружинная шайба | |
| 15 | C***8 | Гайка | |
| 16 | 3***E | Штуцер возвратной трубки | |
| 16 | C***0 | Гайка | |
| 17 | 3***7 | вторая возвратная трубка в сборе | |
| 18 | 3***5 | Зажим трубки | |
| 18 | 3***5 | Двойной зажим трубки | |
| 18 | C***5 | Болт | |
| 18 | C***8 | Гайка | |
| 18 | Q***8 | Пружинная шайба | |
| 19 | 3***E | Бачок гидроусилителя | |
| 20 | C***6 | Болт | |
| 21 | Q***8 | Пружинная шайба | |
| 22 | 3***3 | Кронштейн бачка гидроусилителя | |
| 23 | C***5 | Болт | |
| 24 | Q***0 | Пружинная шайба | |
| 25 | C***0 | Гайка | |
| 26 | 3***6 | Гидравлический насос в сборе | |
| 26 | 3***D | Уплотнительная прокладка гидравлического насоса | |
| 26 | Q***0 | Болт | |
| 27 | 3***3 | Входная труба | |
| 27 | 3***1 | Пустотелый болт | |
| 27 | 3***E | Трубка высокого давления | |
| 27 | 3***2 | Штуцер |
