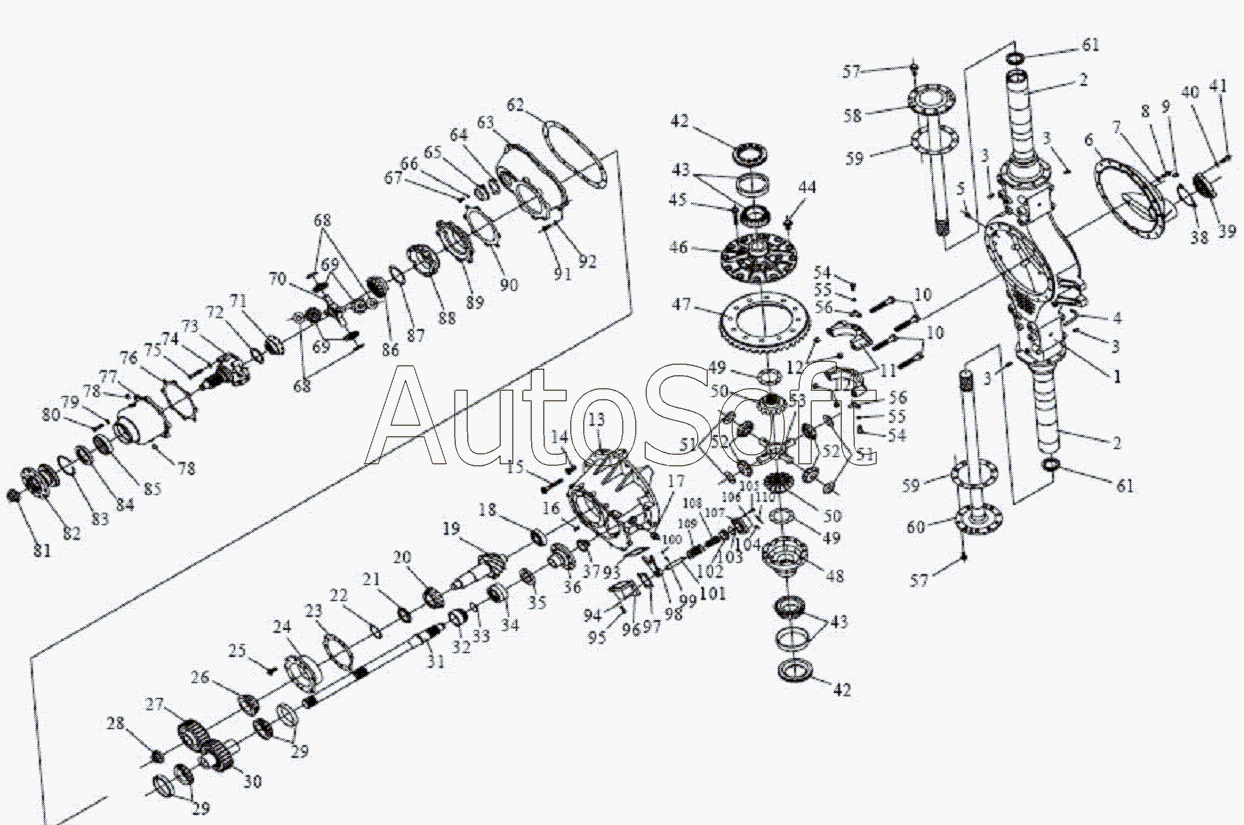

Каталог запасных частей к технике: FAW Altay-3310 (2009). Средняя ось
1
2
2
3
3
3
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
47
48
49
49
50
50
51
51
52
52
53
54
54
55
55
56
56
57
57
58
59
59
60
61
61
62
63
64
65
66
67
68
68
69
69
70
71
72
73
74
75
76
77
78
78
79
80
81
82
83
84
85
86
87
88
89
90
90
90
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2500010B233 | 2***3 | Узел средней оси | |
| 2501010B233 | 2***3 | Узел корпуса средней оси | |
| 2502010P5H | 2***H | Коническая резьбовая заглушка | |
| 2502098K5H | 2***H | Регулировочная прокладка | |
| 2502099K5H | 2***H | Регулировочная прокладка | |
| 2503010P5H | 2***H | Узел дифференциала | |
| 1 | 2***1 | Корпус средней оси | |
| 2 | 2***H | Труба гильзы полуоси | |
| 3 | 2***1 | Нажимной винт | |
| 4 | T***5 | Вентиляционная заглушка | |
| 5 | Q***4 | Внутренний конический винт | |
| 6 | 2***1 | Заглушка | |
| 7 | 2***1 | Плоская шайба | |
| 8 | C***S | Плоская шайба | |
| 9 | C***3 | Заглушка с шестигранной головкой | |
| 10 | 2***H | Болт | |
| 11 | 2***1 | Крышка подшипника дифференциала | |
| 12 | 2***H | Установочная гильза | |
| 13 | 2***1 | Корпус редуктора | |
| 14 | 2***H | Болт | |
| 15 | 2***H | Болт | |
| 16 | C***6 | Цилиндрический штифт | |
| 17 | Q***0 | Резьбовая заглушка | |
| 18 | 4***K | Роликовый подшипник | |
| 19 | 2***H | Коническая зубчатая передача | |
| 20 | 9***0 | Роликовый подшипник | |
| 21 | 2***H | Регулировочная шайба | |
| 22 | 2***2 | Шайба | |
| 23 | 2***H | Регулировочная прокладка | |
| 24 | 2***1 | Держатель подшипника | |
| 25 | 2***H | Болт | |
| 26 | 3***B | Узел роликового подшипника | |
| 27 | 2***H | Ведомая цилиндр. шестерня | |
| 28 | 2***H | Гайка | |
| 29 | 3***5 | Подшипник. | |
| 30 | 2***H | Ведущая цилиндр. шестерня | |
| 31 | 2***H | Сквозной вал | |
| 32 | 2***H | Гильза шестерни | |
| 33 | 2***H | Проволочное разделительное кольцо | |
| 34 | 3***9 | Подшипник сквозного вала | |
| 35 | 2***H | Уплотнение | |
| 36 | 2***H | Фланец | |
| 37 | 2***H | Гайка | |
| 38 | 2***1 | Прокладка уплотнения крышки подшипника | |
| 39 | 2***H | Крышка подшипника | |
| 40 | Q***4 | Пружинная шайба | |
| 41 | C***5 | Болт | |
| 42 | 2***H | Регулировочное кольцо | |
| 43 | 5***A | Роликовый подшипник | |
| 44 | 2***1 | Болт | |
| 45 | 2***H | Болт корпуса дифференциала | |
| 46 | 2***1 | Левый корпус дифференциала | |
| 47 | 2***H | Ведомая коническая шестерня | |
| 48 | 2***1 | Правый корпус дифференциала | |
| 49 | 2***H | Уплотнение шестерни полуоси | |
| 50 | 2***1 | Шестерня полуоси | |
| 51 | 2***H | Уплотнение ЗК планетарной передачи | |
| 52 | 2***H | Шестерня планетарной передачи | |
| 53 | 2***H | Крестовина дифференциала | |
| 54 | C***0 | Шестигранный болт | |
| 55 | Q***0 | Пружинная шайба | |
| 56 | 2***H | Упорный диск регулировочного кольца | |
| 57 | 2***H | Болт полуоси | |
| 58 | 2***1 | Левая полуось | |
| 59 | 2***E | Прокладка уплотнения | |
| 60 | 2***1 | Правая полуось | |
| 61 | 2***H | Уплотнение полуоси | |
| 62 | 2***H | Прокладка уплотнения | |
| 63 | 2***H | Корпус цилиндрического ЗК | |
| 64 | 2***H | Прокладка уплотнения | |
| 65 | 2***H | Крышка заглушки | |
| 66 | Q***0 | Пружинная шайба | |
| 67 | C***0 | Шестигранный болт | |
| 68 | 2***1 | Уплотнение ЗК планетарной передачи | |
| 69 | 2***1 | ЗК планетарной передачи | |
| 70 | 2***1 | Крестовина | |
| 71 | 2***1 | Передняя шестерня полуоси | |
| 72 | 2***1 | Уплотнение переднего ЗК полуоси | |
| 73 | 2***H | Передний кожух | |
| 74 | 2***1 | Плоская шайба | |
| 75 | C***S | Шестигранный болт | |
| 76 | 2***H | Прокладка уплотнения | |
| 77 | 2***H | Корпус межосевого дифференциала | |
| 78 | C***3 | Заглушка с шестигранной головкой | |
| 79 | Q***4 | Пружинная шайба | |
| 80 | C***5 | Болт | |
| 81 | 2***H | Гайка | |
| 82 | 2***H | Фланец ЗК конич. зубч. передачи | |
| 83 | Q***0 | Пружинное стопорное кольцо | |
| 84 | 2***H | Уплотнитель конической зубчатой передачи | |
| 85 | 6***K | Подшипник межосевого дифференциала | |
| 86 | 2***H | Заднее ЗК полуоси | |
| 87 | 2***H | Уплотнение заднего ЗК полуоси | |
| 88 | 2***H | Задний кожух | |
| 89 | 2***H | Держатель подшипника | |
| 90 | 2***H | Регулировочная прокладка | |
| 90 | 2***H | Регулировочная прокладка | |
| 90 | 2***H | Регулировочная прокладка | |
| 90 | 2***H | Регулировочная прокладка | |
| 91 | C***T | Болт | |
| 92 | Q***4 | Пружинная шайба | |
| 93 | 2***2 | Прокладка уплотнения | |
| 94 | Q***0 | Пружинная шайба | |
| 95 | C***0 | Болт | |
| 96 | 2***2 | Корпус | |
| 97 | 2***2 | Прокладка уплотнения | |
| 98 | 2***H | Вилка переключения | |
| 99 | Q***6 | Эластичный цилиндрический штифт | |
| 100 | Q***6 | Эластичный цилиндрический штифт | |
| 101 | 2***2 | Стержень вилки | |
| 102 | 2***2 | Поршень | |
| 103 | Q***C | Кольцо уплотнения | |
| 104 | C***5 | Шарнир | |
| 105 | C***5 | Болт | |
| 106 | Q***8 | Пружинная шайба | |
| 107 | 2***2 | Цилиндр стопора дифференциала | |
| 108 | 2***2 | Возвратная пружина поршня | |
| 109 | 2***2 | Возвратная пружина поршня | |
| 110 | 2***H | Воздуховод. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
