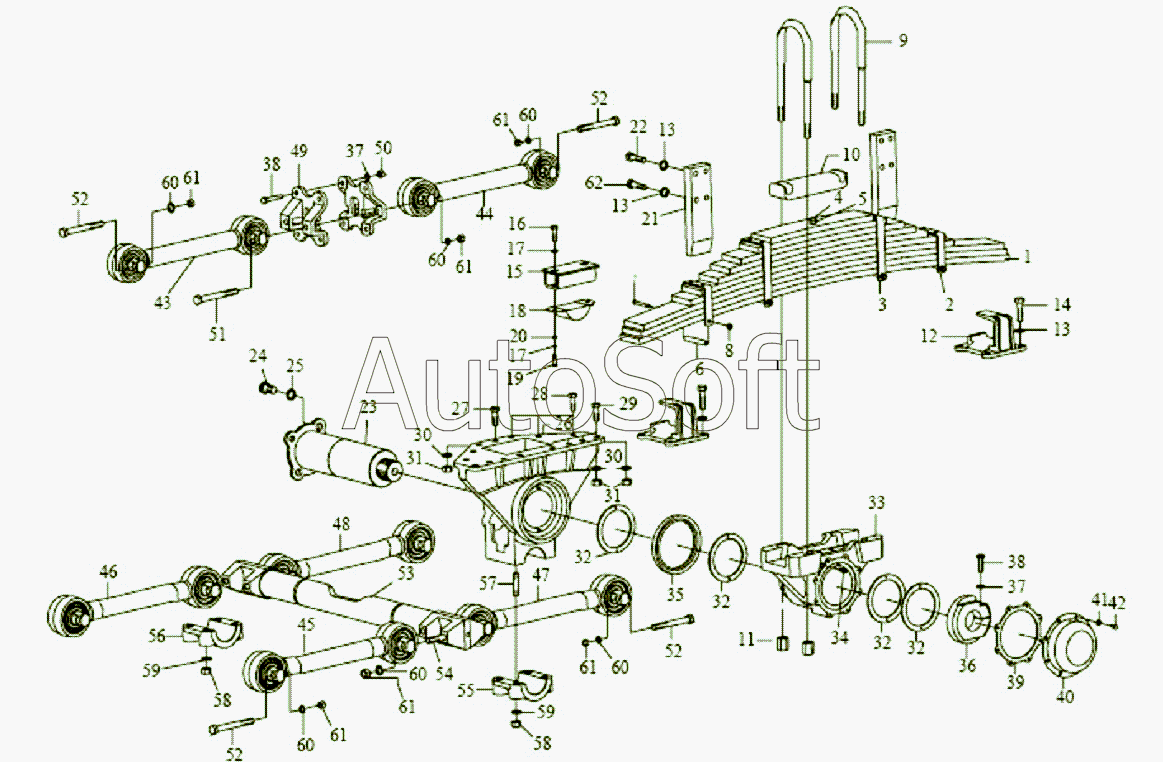

Каталог запасных частей к технике: FAW Altay-3310 (2009). ЗАДНЯЯ ПОДВЕСКА
42
41
40
39
38
38
37
37
36
35
34
43
33
32
32
32
32
31
31
30
30
29
28
27
54
62
61
61
61
61
61
61
60
60
60
60
60
60
59
59
58
58
57
56
55
26
53
52
52
52
52
51
50
49
48
47
46
45
44
1
12
11
10
9
8
7
6
5
4
3
2
1
1
1
1
1
1
1
1
1
1
1
25
24
23
22
21
20
19
1
18
17
17
16
15
14
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2912425-152 | 2***2 | Узел амортизатора | |
| 2912431-152 | 2***2 | Фиксированная пластина | |
| 2912436-228 | 2***8 | Соединительная пластина | |
| 2912437-228 | 2***8 | Опорная пластина | |
| 2912441-5НА1 | 2***1 | Установочный штифт | |
| 2912445-228 | 2***8 | сварная гайка | |
| 2918011-5H | 2***H | Уравновешивающий вал подвески | |
| 2918013-5H | 2***H | и фиксированная пластина | |
| 2918016-5H | 2***H | Кронштейн балансировки подвески | |
| 2918041-5HC1 | 2***1 | Держатель листовой рессоры | |
| 2918042-5HC1 | 2***1 | Втулка | |
| 2918045-5HC1 | 2***1 | Держатель с резьбовой заглушкой | |
| 2918055-5H | 2***H | Уплотнение | |
| 2918060-5H | 2***H | Вспомогательное уплотнение | |
| 2918065-5H | 2***H | Контргайка и цилиндрический шип | |
| 2919170-228 | 2***8 | Кронштейн и промежуточный вал | |
| 2919173-5H(S) | 2***) | Болт | |
| 2919175-5H | 2***H | Крышка давления и установочный штифт | |
| 305407-F | 3***F | Пружинная шайба | |
| 305407-F | 3***F | Пружинная шайба | |
| CQ1511640 | C***0 | Болт | |
| CQ61101M | C***M | Резьбовая заглушка | |
| Q34012 | Q***2 | Шайба | |
| Q40316 | Q***6 | Пружинная шайба | |
| 1 | 2***1 | Узел задней листовой рессоры | |
| 1 | 2***1 | Задняя листовая рессора №5 и зажим | |
| 1 | 2***1 | Задняя листовая рессора №9 и зажим | |
| 1 | 2***1 | Задняя листовая рессора №1 | |
| 1 | 2***1 | Задняя листовая рессора №2 | |
| 1 | 2***1 | Задняя листовая рессора №3 | |
| 1 | 2***1 | Задняя листовая рессора №4 | |
| 1 | 2***1 | Задняя листовая рессора №5 | |
| 1 | 2***1 | Задняя листовая рессора №6 | |
| 1 | 2***1 | Задняя листовая рессора №7 | |
| 1 | 2***1 | Задняя листовая рессора №8 | |
| 1 | 2***1 | Задняя листовая рессора №9 | |
| 1 | 2***1 | Задняя листовая рессора №10 | |
| 2 | 2***Н | Зажим задней листовой рессоры №5 | |
| 3 | 2***Н | Зажим задней листовой рессоры №9 | |
| 4 | 2***Н | Центральный болт задней листовой | |
| 5 | C***6 | Гайка | |
| 6 | 2***0 | Распорная трубка | |
| 7 | C***0 | Шестигранный болт | |
| 8 | C***0 | Гайка | |
| 9 | 2***1 | Верхняя пластина | |
| 10 | 2***1 | Гайка | |
| 11 | 2***Н | Держатель задней листовой пружины и установочный штифт | |
| 12 | 2***1 | Держатель кронштейна | |
| 13 | Q***6 | Пружинная шайба | |
| 14 | C***0 | Болт | |
| 15 | 2***8 | Соединительная пластина и | |
| 16 | C***5 | Болт | |
| 17 | Q***2 | Пружинная шайба | |
| 18 | 2***2 | Узел амортизатора | |
| 19 | C***0 | Болт | |
| 20 | C***2 | Гайка | |
| 21 | 2***H | Ограничивающая пластина, задняя листовая рессора | |
| 22 | C***5 | Болт | |
| 23 | 2***1 | Уравновешивающий вал подвески | |
| 24 | C***5 | Шестигранный болт | |
| 25 | Q***4 | Пружинная шайба | |
| 26 | 2***H | Кронштейн и установочный штифт | |
| 27 | C***T | Шестигранный болт | |
| 28 | C***T | Шестигранный болт | |
| 29 | C***T | Шестигранный болт | |
| 30 | Q***8 | Пружинная шайба | |
| 31 | C***T | Гайка | |
| 32 | 2***H | Шайба | |
| 33 | 2***1 | Узел держателя листовой рессоры. | |
| 34 | C***1 | Масленка | |
| 35 | 2***H | Узел уплотнения | |
| 36 | 2***H | Контргайка | |
| 37 | Q***4 | Пружинная шайба | |
| 38 | C***T | Болт | |
| 39 | 2***H | Шайба | |
| 40 | 2***H | Крышка | |
| 41 | Q***8 | Пружинная шайба | |
| 42 | C***6 | Болт | |
| 43 | S***1 | Узел передней верхней реактивной штанги | |
| 44 | S***1 | Узел верхней реактивной штанги | |
| 45 | S***1 | Узел нижней реактивной штанги | |
| 46 | S***1 | Узел нижней реактивной штанги | |
| 47 | S***1 | Узел нижней реактивной штанги | |
| 48 | S***1 | Узел правой задней нижней реактивной штанги | |
| 49 | 2***H | Кронштейн | |
| 50 | C***T | Шестигранная гайка | |
| 51 | 2***) | Шестигранный болт | |
| 52 | 2***) | Шестигранный болт | |
| 53 | 2***H | Кронштейн | |
| 54 | 2***8 | Промежуточный вал | |
| 55 | 2***H | Левая крышка давления | |
| 56 | 2***H | Правая крышка давления | |
| 57 | C***T | Шпилька | |
| 58 | C***T | Гайка | |
| 59 | Q***0 | Пружинная шайба | |
| 60 | Q***8 | Пружинная шайба | |
| 61 | C***T | Гайка | |
| 62 | C***5 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
