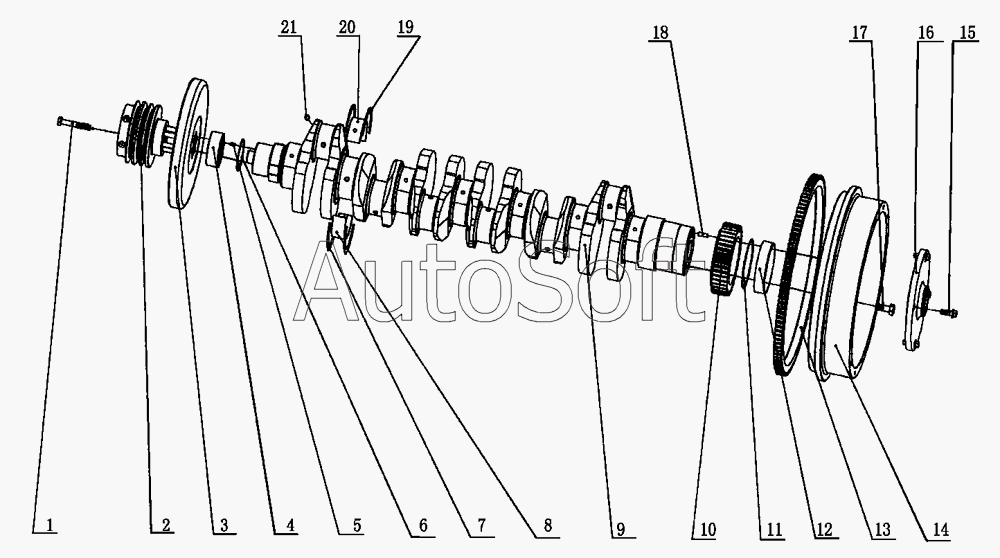

Каталог запасных частей к технике: FAW Altay-3310 (2009). М3000-1005000 Сборка коленчатого вала и маховика
11
21
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Болт М12x70 | |
| 2 | М***В | Шкив коленчатого вала | |
| 3 | М***0 | Кремниевый гаситель вибраций масла | |
| 4 | М***8 | Маленькая концевая втулка коленчатого вала | |
| 5 | А***8 | Плоский болт | |
| 6 | М***9 | Уплотнительное кольцо коленчатого вала | |
| 7 | М***8 | Упорная плита коленчатого вала (нижняя) | |
| 8 | М***6 | Нижний коренной подшипник | |
| 9 | М***А | Коленчатый вал | |
| 10 | М***А | Распределительная шестерня коленчатого вала | |
| 11 | М***7 | Уплотнительное кольцо KB | |
| 12 | М***6 | Маленькая концевая втулка коленчатого вала | |
| 13 | 1***2 | Зубчатый венец маховика | |
| 14 | М***А | Маховик | |
| 15 | Q***0 | Болт | |
| 16 | G***4 | Стержневая втулка | |
| 17 | А***4 | Болт маховика | |
| 18 | Q***5 | Болт В8х25 | |
| 19 | М***7 | Упорная плита KB (верхняя) | |
| 20 | М***5 | Верхний коренной подшипник | |
| 21 | 6***2 | Алюминиевая пробка |
