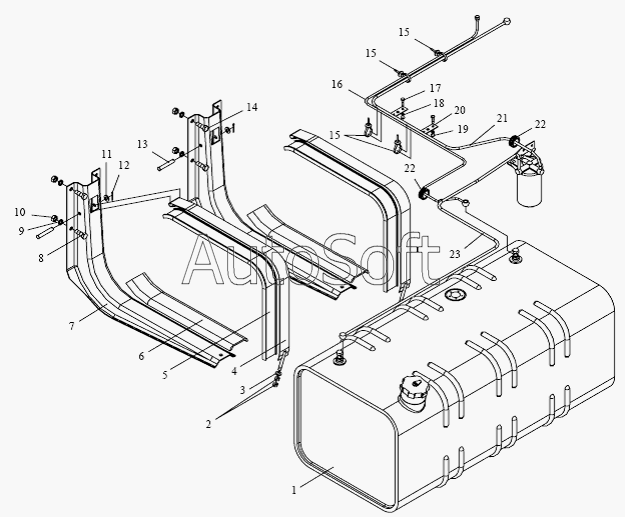

Каталог запасных частей к технике: FAW Altay-3310 (2009). Топливный бак и топливопровод
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***2 | Дизельный бак в сборке с крышкой бака и воздушным клапаном | |
| 2 | C***0 | Гайка | |
| 3 | Q***0 | Шайба | |
| 4 | S***0 | Заднее крепление для топливного бака | |
| 5 | S***0 | Уплотнение для крепления | |
| 6 | S***0 | Держатель топливного бака | |
| 7 | S***2 | Узел держателя топливного бака | |
| 8 | C***0 | Болт | |
| 9 | Q***4 | Пружинная шайба | |
| 10 | C***4 | Гайка | |
| 11 | Q***0 | Шайба | |
| 12 | Q***5 | Шплинт | |
| 13 | Q***5 | Плоский штифт | |
| 14 | C***0 | Шестигранный болт | |
| 15 | 3***0 | Пластмассовый хомут | |
| 16 | S***X | Обратный трубопровод | |
| 17 | C***0 | Болт | |
| 18 | Q***8 | Пружинная шайба | |
| 19 | C***8 | Гайка | |
| 20 | S***8 | Скоба для трубопровода | |
| 21 | S***X | Узел подающего топливо трубопровода для подачи топлива | |
| 22 | 1***H | Защитное кольцо | |
| 23 | S***X | Узел подающего топливо трубопровода |
