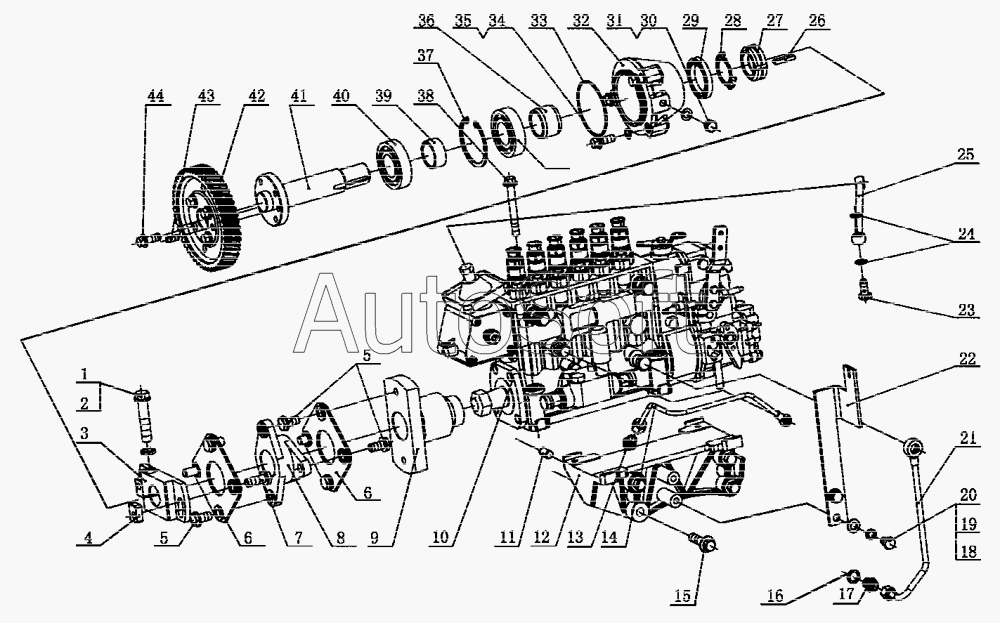

Каталог запасных частей к технике: FAW Altay-3310 (2009). М3000-1111000 Сборка топливного насоса
34
24
25
26
27
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
12
2
3
4
5
5
6
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***6 | Стопорная гайка | |
| 2 | Q***4 | Пружинная шайба | |
| 3 | М***1 | Стопорный блок | |
| 4 | М***5 | Гайка | |
| 5 | М***3 | Болт (I) | |
| 6 | М***0 | Механизм пластины | |
| 7 | М***4 | Болт (II) | |
| 8 | М***2 | Универсальный шарнирный болт | |
| 9 | М***А | Соединительная планка | |
| 10 | М***0 | Механизм трубки топливного насоса | |
| 11 | Q***2 | Болт 12x22 | |
| 12 | М***5 | Скоба | |
| 13 | Е***С | Гайка для муфты насоса | |
| 14 | М***0 | Трубка для подачи масла | |
| 15 | Б***5 | Болт М12x45 | |
| 16 | J***4 | Уплотнительное кольцо | |
| 17 | 1***1 | Сгонная муфта (III) | |
| 18 | Q***0 | Шайба | |
| 19 | Q***0 | Пружинная шайба | |
| 20 | Q***5 | Болт М10х15 | |
| 21 | М***0 | Трубка обратного маслопровода | |
| 22 | М***4 | Скоба кабеля к акселератору | |
| 23 | J***5 | Шарнирный болт М12x1.25 | |
| 24 | J***2 | Кольцо 12 | |
| 25 | 3***С | Части обратного трубопровода | |
| 26 | Q***6 | Ключ 6x36 | |
| 27 | Q***5 | Гайка М35х 1.5 | |
| 28 | Q***5 | Стопорное кольцо | |
| 29 | G***5 | Сальник FB45x62x8 | |
| 30 | J***0 | Кольцо 10 | |
| 31 | Q***0 | Резьбовая пробка М10x1 | |
| 32 | М***1 | Опора | |
| 33 | G***6 | Кольцевое уплотнение 80x2.65 | |
| 34 | G***8 | Кольцевое уплотнение 11.8x1.8 | |
| 35 | Q***2 | Болт | |
| 36 | М***4 | Прокладка (II) | |
| 37 | Q***2 | Стопорное кольцо 72 | |
| 38 | Q***2 | Болт М10x80 | |
| 39 | М***3 | Прокладка (I) | |
| 40 | G***S | Подшипник 6207-2RS | |
| 41 | М***2 | Передаточный вал | |
| 42 | М***3 | ЗП насоса топливного инжектора | |
| 43 | А***9 | Болт приводного вала | |
| 44 | Q***2 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
