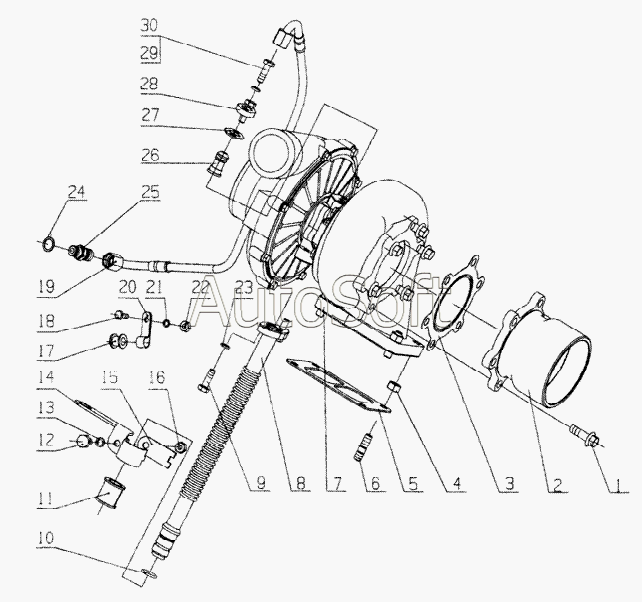

Каталог запасных частей к технике: FAW Altay-3310 (2009). М3000-1118000 Сборка турбокомпрессора
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***5 | Болт | |
| 2 | М***5 | Муфта трубки выпускного отверстия турбины | |
| 3 | М***3 | Сальник выпускного отверстия турбины | |
| 4 | М***6 | Гайка | |
| 5 | М***А | Сальник турбокомпрессора | |
| 6 | М***1 | Штифт | |
| 7 | М***А | Турбокомпрессор | |
| 8 | М***С | Обратный масляный топливопровод турбокомпрессора | |
| 9 | Q***2 | Болт М8х25 | |
| 10 | G***0 | Уплотнительное кольцо 17x2.65 | |
| 11 | G***1 | Защитная муфта | |
| 12 | Q***6 | Болт М8х16 | |
| 13 | Q***8 | Пружинная шайба | |
| 14 | М***2 | Зажим | |
| 15 | J***4 | Зубчатая шпонка | |
| 16 | Q***8 | Гайка М8 | |
| 17 | М***1 | Зажим защитной муфты | |
| 18 | Q***6 | Болт | |
| 19 | М***0 | Шланг подачи масла в турбокомпрессор | |
| 20 | М***2 | Зажим | |
| 21 | Q***6 | Пружинная шайба | |
| 22 | Q***6 | Гайка М6 | |
| 23 | Q***8 | Пружинная шайба | |
| 24 | Q***4 | Кольцо 14 | |
| 25 | М***2 | Гайка муфты шланга подачи масла | |
| 26 | 4***1 | Гайка муфты механизма подачи масла турбокомпрессора | |
| 27 | 1***А | Кольцо | |
| 28 | 4***2 | Фланцевая прессующая пластина | |
| 29 | Q***8 | Пружинная шайба | |
| 30 | Q***2 | Болт М8х25 |
