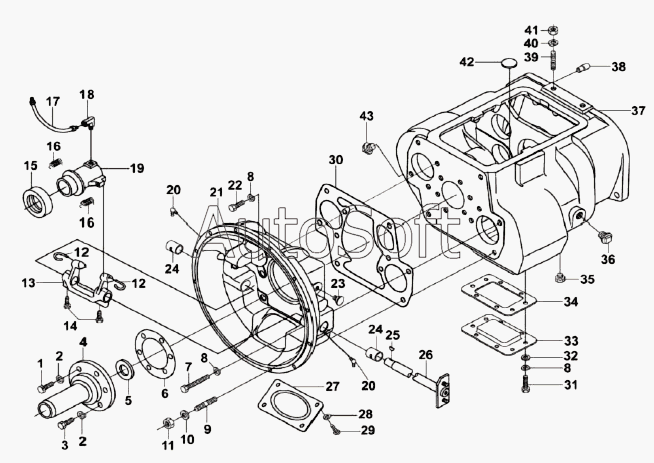

Каталог запасных частей к технике: FAW Altay-3310 (2009). Картер сцепления и коробки передач
33
23
24
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
12
12
2
2
3
4
5
6
7
8
8
8
9
10
11
1
13
14
15
16
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Болт | |
| 2 | G***6 | Пружинная шайба | |
| 3 | G***6 | Болт | |
| 4 | F***9 | Крышка подшипника | |
| 5 | F***0 | Уплотнение крышки подшипника | |
| 6 | 1***1 | Прокладка крышки подшипника первичного вала | |
| 7 | G***6 | Болт | |
| 8 | G***6 | Пружинная шайба | |
| 9 | C***6 | Шпилька | |
| 10 | G***6 | Шайба | |
| 11 | G***0 | Контргайка | |
| 12 | 9***3 | Возвратная пружина | |
| 13 | 1***7 | Вилка расцепления | |
| 14 | X***3 | Шестигранный болт | |
| 15 | 9***4 | Подшипник расцепления | |
| 16 | 4***5 | Пружина | |
| 17 | 5***6 | Маслопровод | |
| 18 | 1***0 | Штуцер | |
| 19 | C***2 | Крышка подшипника расцепления | |
| 20 | Q***5 | Смазочный патрубок | |
| 21 | 1***0 | Картер сцепления | |
| 22 | G***6 | Болт | |
| 23 | G***6 | Маслоуловитель M10x1 | |
| 24 | 8***7 | Втулка штока вилки сцепления | |
| 25 | X***1 | Сегментная шпонка | |
| 26 | A***9 | Шток вилки расцепления | |
| 27 | 1***5 | Заглушка | |
| 28 | G***6 | Пружинная шайба | |
| 29 | G***6 | Болт | |
| 30 | 2***2 | Прокладка картера сцепления | |
| 31 | G***6 | Болт | |
| 32 | G***V | Обычная шайба 12 | |
| 33 | 1***6 | Прокладка | |
| 34 | 1***9 | Крышка | |
| 35 | Q***6 | Заглушка | |
| 36 | Q***2 | Заглушка | |
| 37 | 1***6 | Картер коробки передач | |
| 38 | 1***4 | Стопорная шпилька | |
| 39 | Q***0 | Шпонка | |
| 40 | G***6 | Пружинная шайба | |
| 41 | G***6 | Шестигранная гайка M16x1.5 | |
| 42 | 1***3 | Заглушка | |
| 43 | Q***4 | Заглушка |
