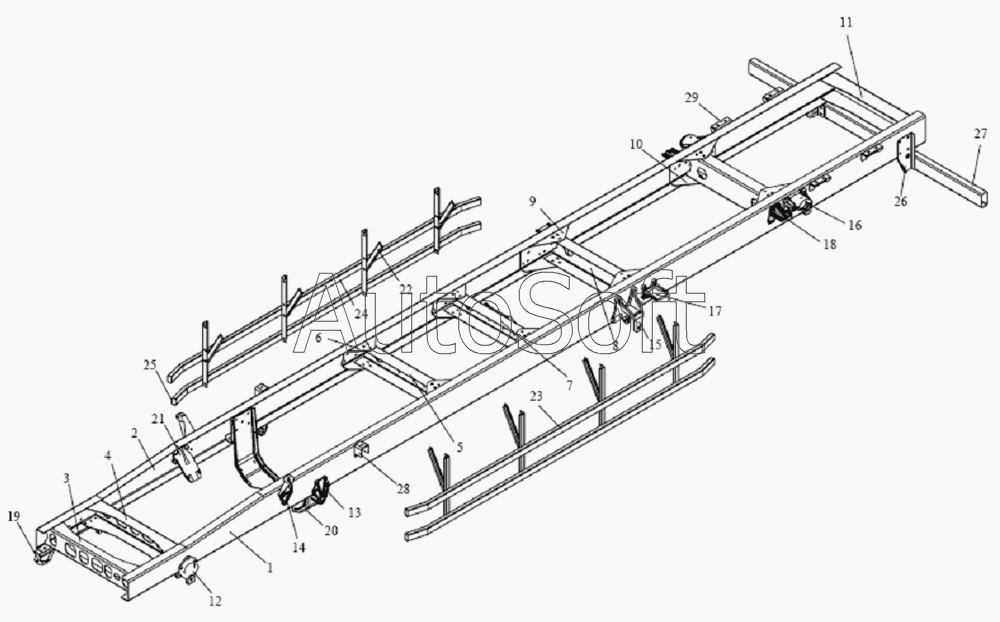

Каталог запасных частей к технике: FAW CA-1083 (2007). Тележка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2800001-537 | 2***7 | Чертеж рамы | |
| 2800010-537 | 2***7 | Рама в сборе | |
| 2801073-348 | 2***8 | Шайба - первая балка | |
| 2801083-427 | 2***7 | Шайба - вторая балка | |
| 2801105-488 | 2***8 | Левая опора двигателя в сборе | |
| 2801110-448 | 2***8 | Правая опора двигателя в сборе | |
| 2801164348 | 2***8 | Правая соединительная плита передней поперечины задней рессоры | |
| 2801174A348 | 2***8 | Правая соединительная плита задней поперечины задней рессоры | |
| 2806018-01 | 2***1 | Пружинный замок - крюк | |
| 2806023-8Е | 2***Е | Усилительная плита - передний крюк | |
| 2809230А348 | 2***8 | Правая опора задней зашиты | |
| 2902312-20А | 2***А | Стопорный болт | |
| 2902312-20А | 2***А | Стопорный болт | |
| 2902617-242 | 2***2 | Гайка | |
| 2902617-242 | 2***2 | Гайка | |
| 2905412-01 | 2***1 | Правая верхняя опора - передний буфер | |
| CQ1501225 | C***5 | Болт | |
| CQ1501435T | C***T | Болт | |
| CQ1501435T | C***T | Болт | |
| CQ1501440 | C***0 | Шестигранный болт | |
| CQ1501655 | C***5 | Болт | |
| CQ1511870 | C***0 | Болт направляющей шейки с шестигранной головкой | |
| CQ32612 | C***2 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32616 | C***6 | Гайка | |
| CQ34012 | C***2 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ34016 | C***6 | Гайка | |
| CQ34118 | C***8 | Гайка | |
| Q1501635T | Q***T | Болт направляющей шейки с шестигранной головкой | |
| Q1841230 | Q***0 | Фланцевый болт с шестигранной головкой | |
| Q1841430 | Q***0 | Фланцевый болт с шестигранной головкой | |
| Q1841430 | Q***0 | Фланцевый болт с шестигранной головкой | |
| Q4011 | Q***1 | Шайба | |
| Q40312 | Q***2 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40316 | Q***6 | Пружинная шайба | |
| Q40318 | Q***8 | Пружинная шайба | |
| Q4501026 | Q***6 | Заклепка | |
| Q4501028 | Q***8 | Заклёпка | |
| Q4501034 | Q***4 | Заклёпка с полукруглой головкой | |
| Q4501042 | Q***2 | Заклёпка с полукруглой головкой | |
| Q4501228 | Q***8 | Заклепка | |
| Q4501230 | Q***0 | Заклепка | |
| Q4501230 | Q***0 | Заклепка | |
| Q4501230 | Q***0 | Заклепка | |
| Q4501230 | Q***0 | Заклепка | |
| Q4501230 | Q***0 | Заклепка | |
| Q4501230 | Q***0 | Заклепка | |
| Q4501230 | Q***0 | Заклепка | |
| Q4501236 | Q***6 | Заклёпка с полукруглой головкой | |
| Q4501242 | Q***2 | Заклепка с полукруглой головкой | |
| Q4501242 | Q***2 | Заклепка с полукруглой головкой | |
| Q4501244 | Q***4 | Заклепка | |
| Q4501250 | Q***0 | Заклёпка | |
| 1 | 2***7 | Левая продольная балка | |
| 2 | 2***7 | Левая продольная балка | |
| 3 | 2***2 | Первая балка | |
| 4 | 2***7 | Вторая балка | |
| 5 | 2***2 | Фланцевая контргайка | |
| 6 | 2***8 | Акер | |
| 7 | 2***8 | Промежуточная вторая поперечина | |
| 8 | 2***2 | Поперечина задней рессоры | |
| 9 | 2***8 | Левая соединительная плита передней поперечины задней рессоры | |
| 10 | 2***8 | Левая соединительная плита задней поперечины задней рессоры | |
| 11 | 2***2 | Задняя балка | |
| 12 | 2***1 | Передняя опора - передний стальной пружинный рым | |
| 13 | 2***2 | Опора - передний стальной пружинный рым | |
| 14 | 2***1 | Левая верхняя опора - передний буфер | |
| 15 | 2***8 | Передняя опора - задний стальной пружинный рым | |
| 16 | 2***8 | Задняя опора - передний стальной пружинный рым | |
| 17 | 2***8 | Опора - дополнительная стальная пружина | |
| 18 | 2***1 | Опора - дополнительная стальная пружина | |
| 19 | 2***1 | Крюк | |
| 20 | 2***2 | Опора двигателя в сборе | |
| 21 | 1***2 | Двигатель - передняя опора для подвески | |
| 22 | 2***1 | Подкос | |
| 23 | 2***8 | Левая защита в сборе | |
| 24 | 2***8 | Правая защита в сборе | |
| 25 | 2***8 | Резиновая заглушка боковой защитной поперечины | |
| 26 | 2***8 | Левая опора задней зашиты | |
| 27 | 2***2 | Задняя защитная рама в сборе | |
| 28 | 8***1 | Низкая опора - передняя подвеска кузова | |
| 29 | 8***2 | Опора кузова |
