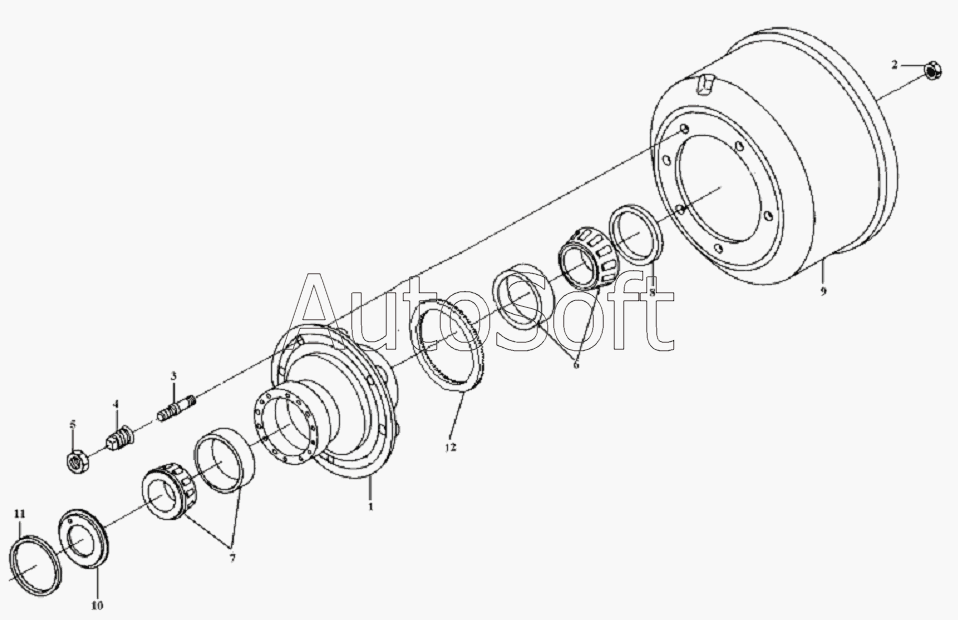

Каталог запасных частей к технике: FAW CA-1083 (2007). Обод передних колес и тормозной барабан
12
9
11
5
8
6
7
2
4
3
10
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3001128-5KID | 3***D | Защитная пластинка | |
| 3103052-5K1D | 3***D | Правовращающаяся резьбовая цилиндровая гайка - переднее колесо | |
| 3103057-5K1D | 3***D | Левовращающийся резьбовой цилиндровый болт - обод | |
| 3103091-5K1D | 3***D | Крышка - обод переднего колеса | |
| 3501565В348 | 3***8 | Левая передняя ступица и тормозной барабан в сборе | |
| 3501570В348 | 3***8 | Правая передняя ступица и тормозной барабан в сборе | |
| 7607Е | 7***Е | Внешний подшипник в сборе | |
| 7607Е-1 | 7***1 | Внешний подшипник переднего колеса | |
| CQ1500814 | C***4 | Болт | |
| CQ38127 | C***7 | Болт с шестигранной головкой | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q5005045 | Q***5 | Шплинт | |
| T2ED050-2 | T***2 | Внешнее кольцо в сборе - подшипник переднего обода | |
| 1 | 3***А | Передняя ступица в сборе | |
| 2 | C***0 | Гайка | |
| 3 | 3***D | Правовращающийся резьбовой цилиндровый болт - обод | |
| 4 | 3***D | Левовращающаяся резьбовая цилиндровая гайка - переднее колесо | |
| 5 | C***0 | Гайка | |
| 6 | T***1 | Внешний подшипник переднего колеса | |
| 7 | T***0 | Внутренний подшипник в сборе | |
| 8 | 7***2 | Внешнее кольцо в сборе - подшипник переднего колеса | |
| 9 | 3***D | Передний тормозной барабан | |
| 10 | 3***D | Сальник в сборе | |
| 11 | 3***D | Уплотняющая шайба - Передняя ступица | |
| 12 | 3***A | Зубчатое кольцо АBS переднего тормоза |
