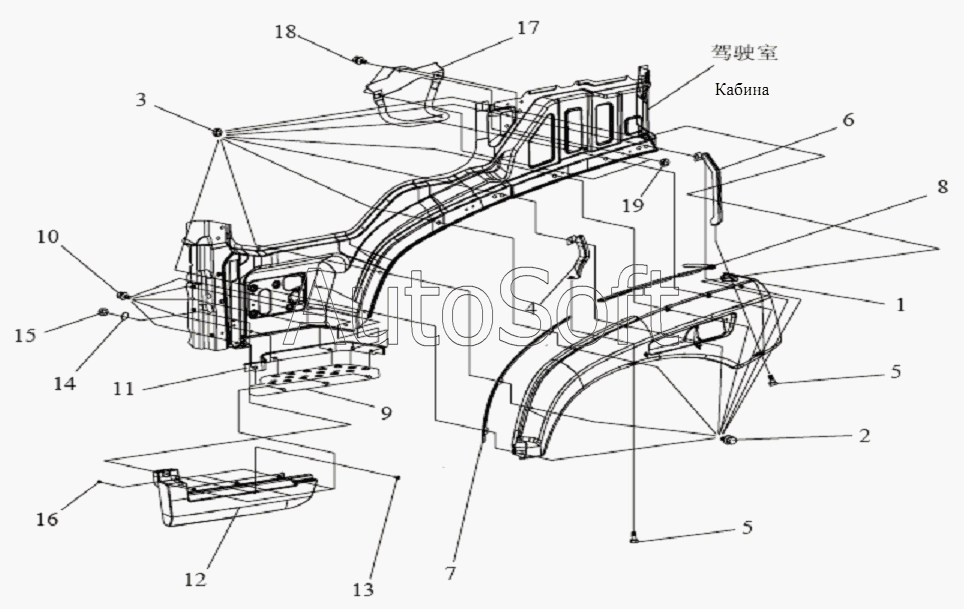

Каталог запасных частей к технике: FAW CA-1083 (2007). Крыльевая панель и педаль
10
19
18
17
16
9
15
14
13
12
12
11
11
1
9
8
8
7
7
6
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5103270-А20 | 5***0 | Правая педаль в сборе | |
| 1 | 5***0 | Левая крыльевая плита | |
| 1 | 5***0 | Правая крыльевая плита | |
| 2 | C***5 | Болт | |
| 3 | C***8 | Гайка | |
| 4 | 5***0 | Усиленная плитка А - левая крыльевая плита | |
| 4 | 5***0 | Усиленная плитка А - правая крыльевая плита | |
| 5 | C***6 | Болт | |
| 6 | 5***0 | Усиленная плитка В - левая крыльевая плита | |
| 6 | 5***0 | Усиленная плитка В - правая крыльевая плита | |
| 7 | 5***9 | Передняя уплотнительная плёнка левой крыльевой плиты | |
| 7 | 5***9 | Передняя уплотнительная плёнка правой крыльевой плиты | |
| 8 | 5***9 | Задняя уплотнительная плёнка левой крыльевой плиты | |
| 8 | 5***9 | Задняя уплотнительная плёнка правой крыльевой плиты | |
| 9 | 5***0 | Левой педаль в сваривание в сборе | |
| 9 | 5***0 | Левой педаль в сваривание в сборе | |
| 10 | C***0 | Установочное место для болта | |
| 11 | 5***9 | Уплотнительная плёнка левой ножной педали второй степени | |
| 11 | 5***9 | Уплотнительная плёнка правой ножной педали второй степени | |
| 12 | 5***0 | Отделочный кожух левой педали | |
| 12 | 5***0 | Отделочный кожух правой педали | |
| 13 | Q***6 | Винт | |
| 14 | Q***6 | Шайба | |
| 15 | C***6 | Шестигранная гайка | |
| 16 | C***5 | Гайка | |
| 17 | 5***0 | Подручник в сборе | |
| 18 | C***5 | Болт | |
| 19 | C***6 | Шестигранная гайка |
