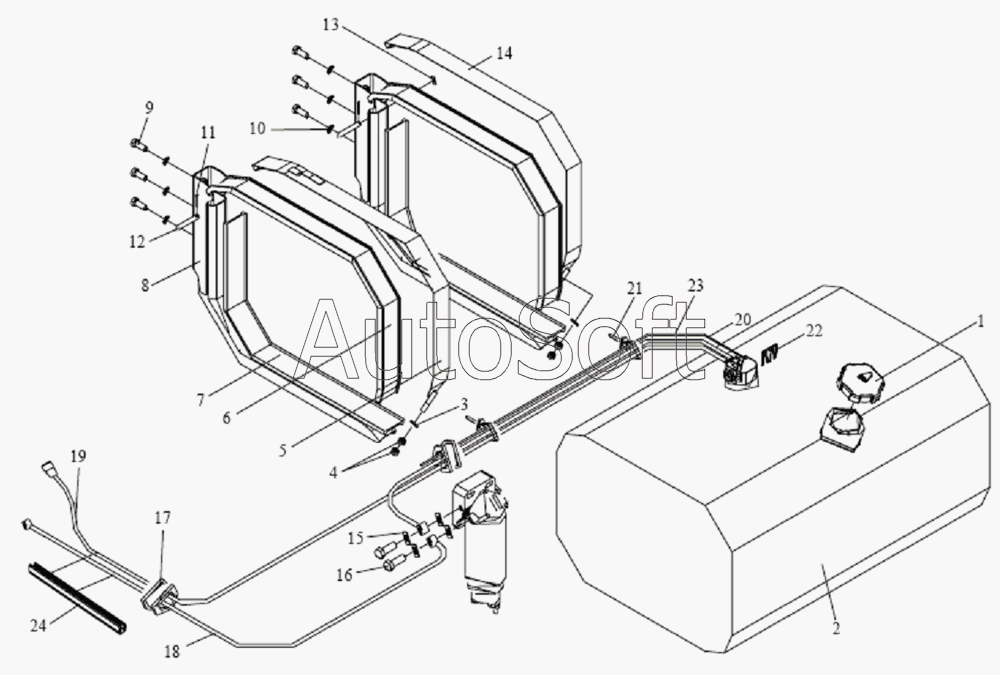

Каталог запасных частей к технике: FAW CA-1083 (2007). Топливный бак и топливный трубопровод
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Крышка топливного бака | |
| 2 | 1***2 | Дизельный топливный бак в сборе | |
| 3 | Q***0 | Шайба | |
| 4 | C***0 | Гайка | |
| 5 | 1***А | Передняя лента в сборе - топливный бак | |
| 6 | 1***А | Прокладка - ленты | |
| 7 | 1***А | Прокладка - опора топливного бака | |
| 8 | 1***А | Опора в сборе - топливный бак | |
| 9 | C***T | Болт | |
| 10 | Q***2 | Пружинная шайба | |
| 11 | Q***0 | Штифт | |
| 12 | Q***5 | Штифт | |
| 13 | Q***2 | Пружинная шайба | |
| 14 | 1***А | Топливный бак задней ленты в сборе | |
| 15 | C***5 | Уплотнительное кольцо | |
| 16 | 1***7 | Пустотелый болт | |
| 17 | 1***2 | Защитное кольцо - маслопровод | |
| 18 | 1***8 | Трубка входа топлива - с фильтра грубой очистки до топливоподкачивающего насоса | |
| 19 | 1***8 | Трубка возврата в сборе | |
| 20 | 1***2 | Всасывающая/выпуская труба | |
| 21 | 3***0 | Пластмассовый хомут | |
| 22 | 1***5 | Ограничитель | |
| 23 | 1***8 | Трубка входа топлива - с топливного бака до фильтра грубой очистки | |
| 24 | 3***Е | Защитная прокладка |
