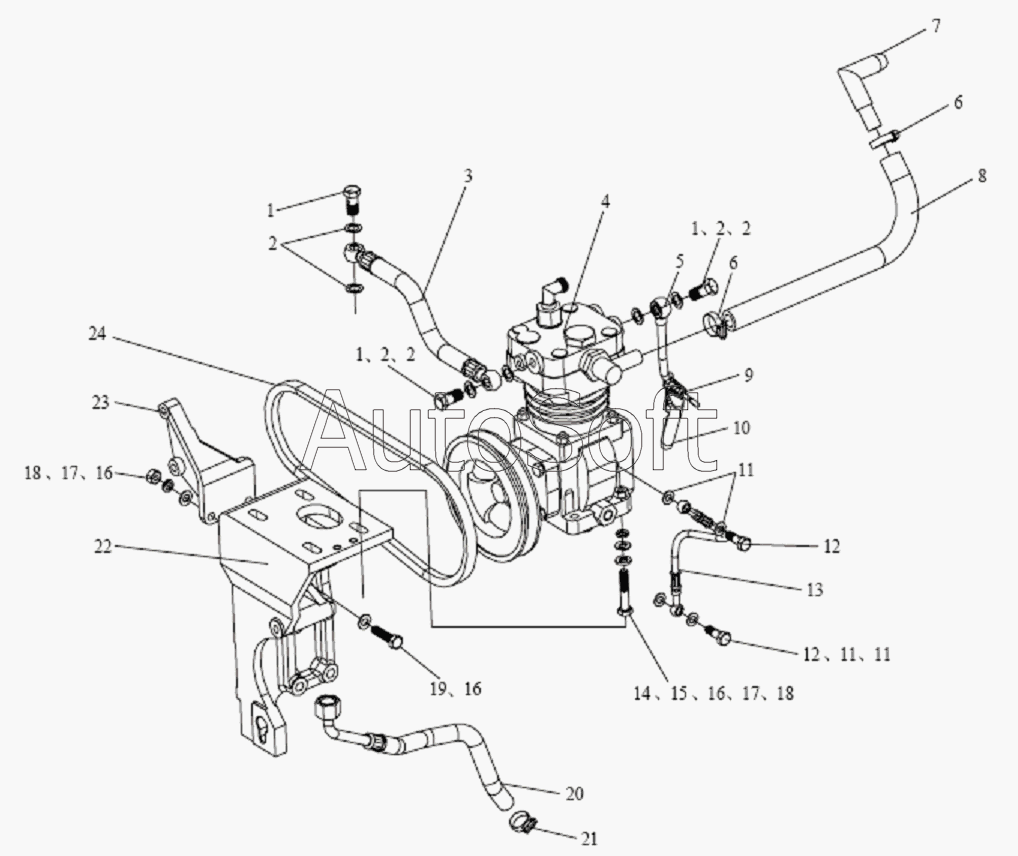

Каталог запасных частей к технике: FAW CA-1083 (2007). Воздушный компрессор
13
24
23
22
21
20
19
18
18
17
17
16
16
16
15
14
1
1
1
12
12
11
11
11
10
9
8
7
6
6
5
4
3
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Шарнирный болт М14x1.5 | |
| 2 | Q***4 | Медная прокладка | |
| 3 | 3***0 | Конденсатопровод в сборе | |
| 4 | 3***0 | Компрессор в сборе | |
| 5 | 3***0 | Впускной водопровод сборе | |
| 6 | Q***9 | Скоба червячного приводного шланга | |
| 7 | 3***0 | Штуцер газовпускного трубопровода насоса воздушного компрессора | |
| 8 | 3***0 | Газовпускной резиновый трубопровод | |
| 9 | В***8 | Подхват топливного трубопровода | |
| 10 | 3***0 | Впускной резиновый трубопровод | |
| 11 | Q***4 | Медная прокладка | |
| 12 | 1***0 | Шарнирный болт | |
| 13 | 3***0 | Впускной маслопровод компрессора в сборе | |
| 14 | Q***5 | Болт с шестигранной головкой | |
| 15 | 1***0 | Шайба | |
| 16 | Q***0 | Шайба | |
| 17 | Q***0 | Пружинная шайба | |
| 18 | Q***O | I-образная шестигранная гайка | |
| 19 | 3***0 | Болт с шестигранной головкой | |
| 20 | 3***0 | Обратный маслопровод воздушного компрессора в сборе | |
| 21 | Q***5 | Хомутик | |
| 22 | 3***0 | Стойка насоса воздушного компрессора в сборе | |
| 23 | 3***0 | Стойка насоса воздушного компрессора | |
| 24 | 3***0 | Стойка насоса воздушного компрессора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
