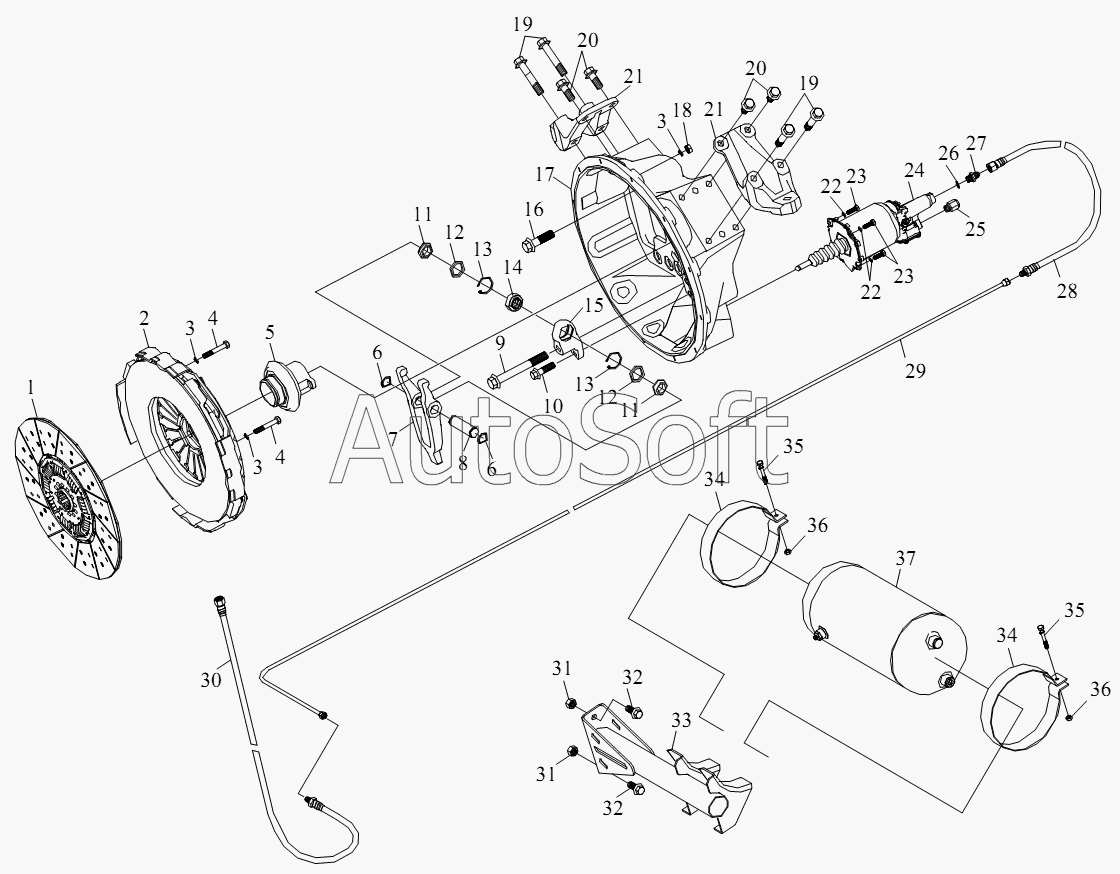

Каталог запасных частей к технике: FAW CA-4180 (P66K2A) (2008). Сцепление
1
2
3
3
3
4
4
5
6
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
32
33
34
34
35
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***H | Ведомый диск сцепления в сборе | |
| 2 | 1***H | Крышка сцепления | |
| 3 | Q***0 | Пружинная шайба | |
| 4 | C***T | Шестигранный направляющий болт | |
| 5 | 1***H | Выжимной подшипник сцепления в сборе | |
| 6 | Q***5 | Стопорное кольцо вала | |
| 7 | 1***A | Вилка сцепления | |
| 8 | 1***A | Вал вилки сцепления | |
| 9 | Q***T | Шестигранный фланцевый болт | |
| 10 | Q***T | Болт | |
| 11 | 1***A | Промежуточное тело | |
| 12 | 1***A | Уплотнительное кольцо | |
| 13 | Q***2 | Стопорное кольцо | |
| 14 | G***S | Радиально-откидной подшипник | |
| 15 | 1***A | Стойка вилки | |
| 16 | Q***T | Шестигранный фланцевый болт | |
| 17 | 1***A | Наружный картер сцепления | |
| 18 | C***0 | Гайка | |
| 19 | Q***T | Шестигранный фланцевый болт | |
| 20 | Q***T | Шестигранный фланцевый болт | |
| 21 | 1***A | Стойка левой подвески коробки переключения скоростей | |
| 22 | Q***8 | Пружинная шайба | |
| 23 | C***5 | Болт | |
| 24 | 1***A | Сервопривод сцепления в сборе | |
| 25 | 3***A | Прямой штуцер в сборе-двухканальный клапан | |
| 26 | 1***A | Уплотнительное кольцо | |
| 27 | 1***A | Соединение масляной трубы | |
| 28 | 1***A | Задний рукав в сборе | |
| 29 | 1***A | Масляная труба сцепления | |
| 30 | 1***A | Передний рукав в сборе | |
| 31 | C***4 | Гайка | |
| 32 | Q***5 | Шестигранный фланцевый болт | |
| 33 | 1***A | Стойка ресивера в сборе | |
| 34 | 1***A | Бандажная лента-ресивер | |
| 35 | C***0 | Комбинированный болт | |
| 36 | C***8 | Гайка | |
| 37 | 1***A | Ресивер сцепления в сборе |
