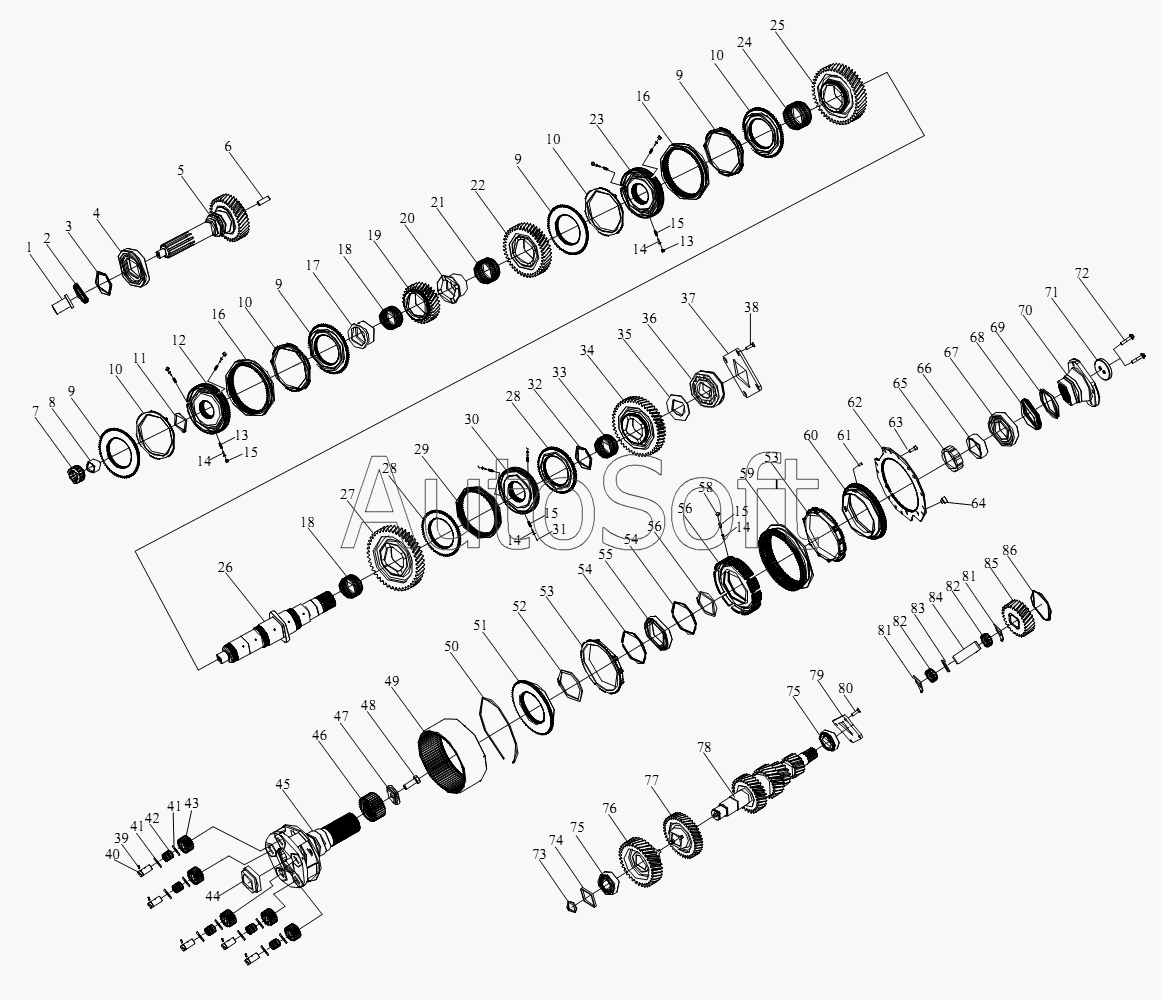

Каталог запасных частей к технике: FAW CA-4180 (P66K2A) (2008). Коробка переключения скоростей и вал
1
2
3
4
5
6
7
8
9
9
9
9
10
10
10
10
11
12
13
13
14
14
14
14
15
15
15
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
75
76
77
78
79
80
81
81
82
82
83
84
85
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Крышка переднего подшипника первичного вала | |
| 2 | X***9 | Сальник - масляный насос | |
| 3 | 8***0 | Запорное кольцо | |
| 4 | X***1 | Задний подшипник первичного вала | |
| 5 | 8***3 | Первичный вал | |
| 6 | 8***5 | Штифт-первичный вал | |
| 7 | X***3 | Передний подшипник вторичного вал | |
| 8 | 8***7 | Вкладыш вторичного вала | |
| 9 | 8***7 | Синхронный конус-синхронизатор 1-ой, 2-ой, 3-ей, 4-ой передач | |
| 10 | 8***4 | Синхронное кольцо-синхронизатор 1-ой, 2-ой, 3-ей, 4-ой передач | |
| 11 | X***0 | Зажимное кольцо | |
| 12 | 8***6 | Постоянное зубчатое гнездо-3-ья, 4-ая передачи | |
| 13 | X***6 | Ролик-синхронизатор | |
| 14 | 8***2 | Опора-синхронизатор | |
| 15 | 8***4 | Пружина-синхронизатор | |
| 16 | 8***4 | Скользящая втулка-1-ая, 2-ая, 3-ья передачи | |
| 17 | 8***3 | Втулка-шестерня 3-ей передачи | |
| 18 | X***1 | Игольчатый подшипник - шестерня 3-ей передачи, передача ползания | |
| 19 | 8***6 | Шестерня 3-ей передачи-вторичной вал | |
| 20 | 8***0 | Втулка-шестерня 2-ой передачи | |
| 21 | X***9 | Игольчатый подшипник-2-ая передача | |
| 22 | 8***8 | Шестерня 2-ой передачи | |
| 23 | 8***5 | Постоянное зубчатое гнездо-1-ая, 2-ая передачи | |
| 24 | 8***2 | Игольчатый подшипник-1-ая передача | |
| 25 | 8***0 | Шестерня 1-ой передачи-вторичный вал | |
| 26 | 8***6 | Вторичный вал | |
| 27 | 8***0 | Шестерня-передача ползания | |
| 28 | 8***8 | Сопрягаемая шестерня-передача ползания, передача заднего хода | |
| 29 | 8***4 | Скользящая втулка-передача ползания, передача заднего хода | |
| 30 | 8***7 | Постоянное гнездо-передача ползания, передача заднего хода | |
| 31 | X***3 | Переключательный шар | |
| 32 | X***2 | Внутренний запорное кольцо | |
| 33 | X***3 | Игольчатый подшипник-передача заднего хода | |
| 34 | 8***1 | Шестерня заднего хода | |
| 35 | 8***3 | Стопорное кольцо | |
| 36 | X***2 | Задний подшипник вторичного вала | |
| 37 | 8***4 | Установочный диск | |
| 38 | M***7 | Шестигранный потайной болт | |
| 39 | M***4 | Внутренний шестигранный болт | |
| 40 | 8***0 | Вал-планетарная шестерня | |
| 41 | 8***5 | Стопорное кольцо | |
| 42 | U***1 | Игольчатый подшипник | |
| 43 | 8***9 | Планетарная шестерня | |
| 44 | 8***9 | Масляная втулка | |
| 45 | U***5 | Вал каретки сателлитов | |
| 46 | 8***2 | Солнечная шестерня | |
| 47 | 8***3 | Установочный щит | |
| 48 | X***9 | Шестигранный болт | |
| 49 | 8***6 | Зубчатое кольцо | |
| 50 | X***7 | Зажимное кольцо | |
| 51 | 8***2 | Синхронный конус высоких передач | |
| 52 | X***8 | Запорное кольцо | |
| 53 | 8***3 | Коническое синхронное кольцо 178 | |
| 54 | X***4 | Зажимное кольцо | |
| 55 | X***3 | Зубчатое гнездо синхронного вала | |
| 56 | X***7 | Запорное кольцо | |
| 57 | 8***6 | Зубчатое гнездо-высокая и низкая передача | |
| 58 | X***5 | Ролик-синхронизатор | |
| 59 | 8***4 | Зубчатая втулка-высокая и низкая передача | |
| 60 | 8***3 | Синхронный конус низких передач | |
| 61 | 6***1 | Упругий цилиндрический штифт | |
| 62 | 8***0 | Крепежный фланец | |
| 63 | D***8 | Внутренний шестигранный болт | |
| 64 | 8***7 | Штифт - крепежный фланец | |
| 65 | 8***1 | Счетное колесо | |
| 66 | 8***2 | Промежуточное тело | |
| 67 | X***4 | Подшипник выходного вала | |
| 68 | 2***7 | Сальник | |
| 69 | 2***8 | Пылезащитный кожух | |
| 70 | 8***6 | Борт | |
| 71 | 2***7 | Крепежная планка | |
| 72 | M***2 | Шестигранный фланцевый болт | |
| 73 | U***4 | Зажимное кольцо | |
| 74 | 8***1 | Шайба | |
| 75 | X***8 | Конический подшипник в сборе | |
| 76 | 8***3 | Редуктор-промежуточный вал | |
| 77 | 8***4 | Шестерня 3-ья передачи-проможуточный вал | |
| 78 | 8***4 | Промежуточный вал | |
| 79 | 8***3 | Диск-упор подшипника промежуточного вала | |
| 80 | M***5 | Шестигранный потайной болт | |
| 81 | 8***3 | Стопорная прокладка - паразитная шестерня | |
| 82 | X***8 | Игольчатый подшипник в сборе-паразитная шестерня | |
| 83 | 8***9 | Промежуточное кольцо-подшипник паразитной шестерни заднего хода | |
| 84 | 8***7 | Вал паразитной шестерни заднего хода | |
| 85 | 8***0 | Паразитное колесо заднего хода | |
| 86 | X***4 | Зажимное кольцо |
