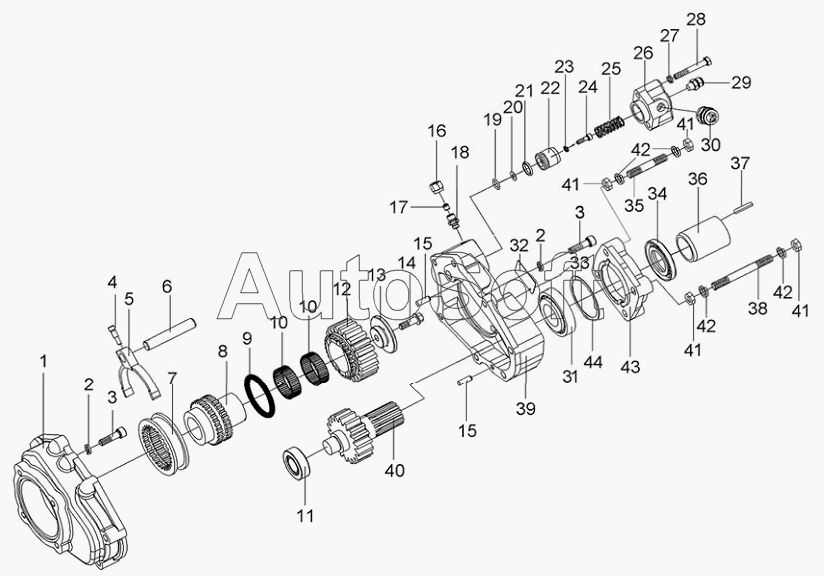

Каталог запасных частей к технике: FAW CA-3252 (P2K2BT1A) (2008). Сброс мощности QH50 (шлицевой заставленный тип)
1
2
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
41
42
42
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | Крышка | |
| 2 | Q***0 | Пружинная шайба | |
| 3 | Q***5 | Болт | |
| 4 | Q***2 | Фиксирующий винт вилки | |
| 5 | Q***1 | Вилка | |
| 6 | Q***5 | Ось вилки | |
| 7 | Q***2 | Управляющее зубчатое колесо | |
| 8 | Q***5 | Пустотелый вал | |
| 9 | Q***0 | Пружина | |
| 10 | K***7 | Подшипник | |
| 11 | 3***5 | Подшипник | |
| 12 | Q***6 | Входная шестерня | |
| 13 | Q***4 | Стопорное кольцо входной шестерни | |
| 14 | Q***0 | Болт | |
| 15 | Q***4 | Фиксирующий палец | |
| 16 | Q***6 | Гайка | |
| 17 | Q***6 | Цанга | |
| 18 | Q***6 | Штуцер | |
| 19 | G***1 | О-образное уплотнительное кольцо | |
| 20 | Q***9 | Прокладка | |
| 21 | G***1 | О-образное уплотнительное кольцо | |
| 22 | Q***0 | Поршень | |
| 23 | Q***6 | Пружинная шайба | |
| 24 | Q***0 | Болт | |
| 25 | Q***1 | Пружина | |
| 26 | Q***6 | Блок цилиндра | |
| 27 | Q***8 | Пружинная шайба | |
| 28 | Q***0 | Болт | |
| 29 | Q***1 | Вентиляционная пробка | |
| 30 | 7***8 | Включатель нейтрали | |
| 31 | 3***8 | Подшипник | |
| 32 | Q***9 | Наклейка | |
| 33 | Q***6 | Заклепка для пластины | |
| 34 | H***6 | Сальник 40x65x12 | |
| 35 | Q***5 | Шпилька | |
| 36 | Q***0 | Втулка выходного вала | |
| 37 | G***3 | Простая плоская клавиша головкой | |
| 38 | Q***0 | Шпилька | |
| 39 | Q***2 | Картер механизма отбора мощности | |
| 40 | Q***3 | Выходной вал | |
| 41 | Q***2 | Гайка | |
| 42 | Q***2 | Пружинная шайба | |
| 43 | Q***5 | Крышка подшипника | |
| 44 | Q***3 | Регулировочная прокладка |
