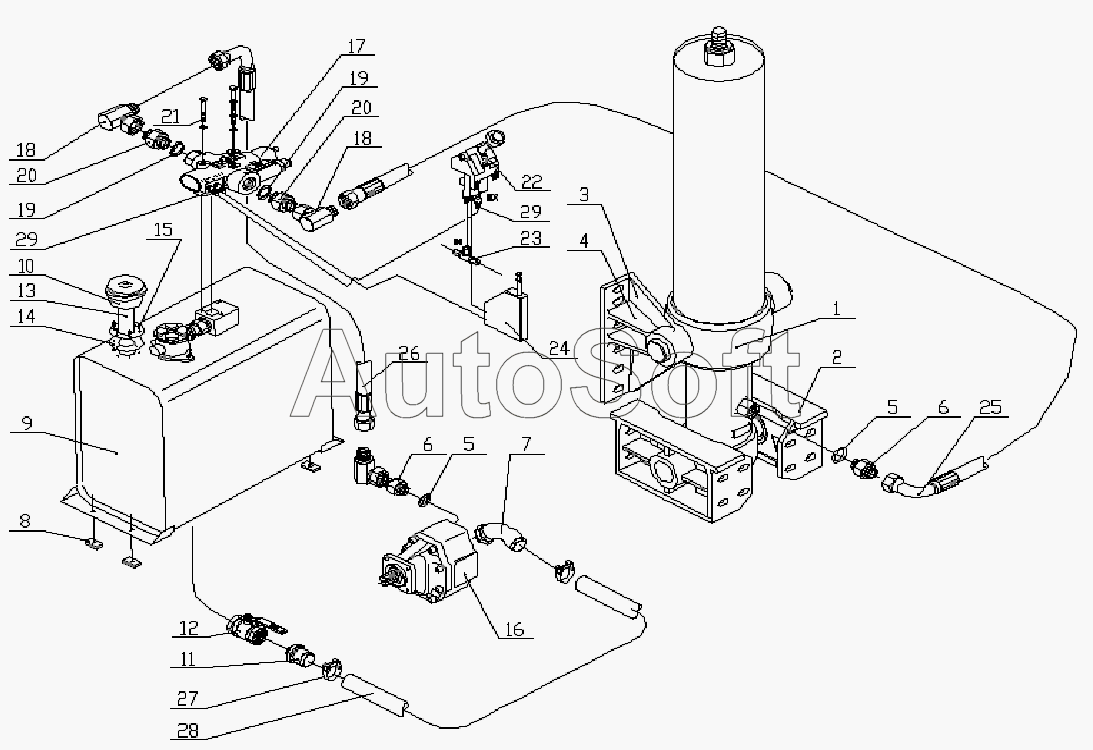

Каталог запасных частей к технике: FAW CA-3252 (P2K2BT1A) (2008). Топливный цилиндр «Хайао» и схема установки системы
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Топливный цилиндр тип «FC149-3-04270-000A-K0435» | |
| 2 | 0***A | Сварная стойка шасси | |
| 3 | 0***6 | Сварная стойка топливного цилиндра | |
| 4 | 0***8 | Сварная стойка топливного цилиндра | |
| 5 | 0***8 | Уплотнительное кольцо | |
| 6 | 0***3 | Непосредственное соединение | |
| 7 | 1***5 | Непосредственное соединение | |
| 8 | 0***0 | Амортизационный кусок топливного бака | |
| 9 | 5***0 | Топливный бак | |
| 10 | 0***6 | Воздушный фильтр | |
| 11 | 1***5 | Непосредственный штуцер | |
| 12 | 1***0 | Шариковый клапан | |
| 13 | 0***1 | Повышенный фланец топливного бака | |
| 14 | 0***6 | Шайба воздушного фильтра | |
| 15 | 5***5 | Комбинированный болт М5х25 | |
| 16 | 5***4 | Насос шестерни 080L-RL-4H | |
| 17 | 1***H | Коммуникационный клапан DHMP220 | |
| 18 | 0***2 | Прямоугольное соединение | |
| 19 | 0***0 | Уплотнительное кольцо | |
| 20 | 1***0 | Непосредственное соединение | |
| 21 | 1***5 | Компонента сборки клапана DHMP | |
| 22 | 1***H | Пневматический клапан | |
| 23 | 0***5 | Трехходовое соединение | |
| 24 | 1***0 | Клапан ограничения тип FC | |
| 25 | 1***3 | Маслопровод высокого давления L=2500 | |
| 26 | 1***7 | Маслопровод высокого давления L=2500 | |
| 27 | 1***0 | Скоба | |
| 28 | 1***0 | Маслопровод низкого давления L=2000 | |
| 29 | 1***7 | Соединение обводнительной воздушной магистрали |
