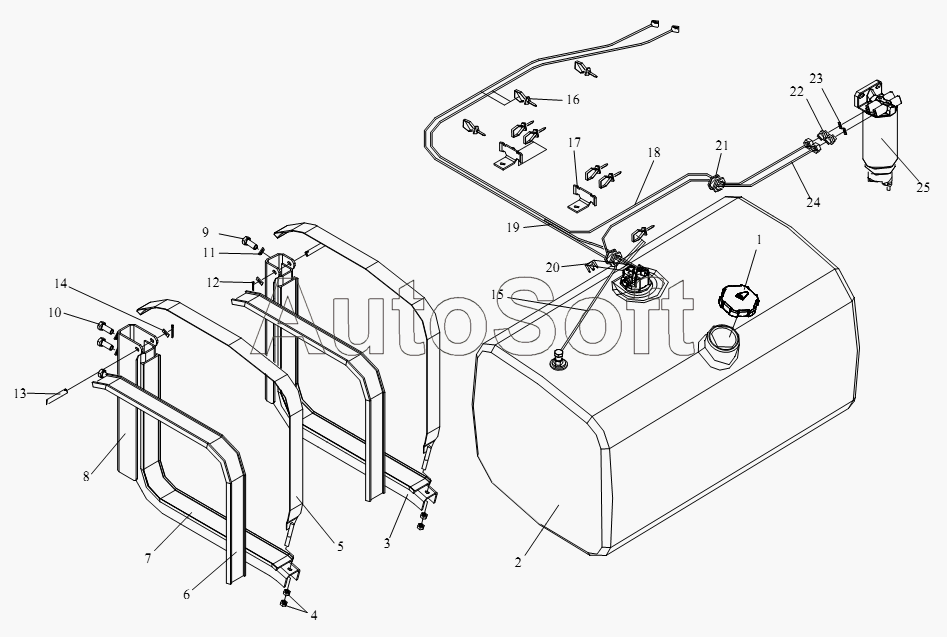

Каталог запасных частей к технике: FAW CA-3252 (P2K2BT1A) (2008). Топливный бак и топливная магистраль
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Крышка топливного бака | |
| 2 | 1***A | Топливный бак в сборе | |
| 3 | 1***1 | Передний держатель топливного бака в сборе | |
| 4 | C***2 | Гайка | |
| 5 | 1***A | Лента топливного бака в сборе | |
| 6 | 1***A | Ленточная прокладка | |
| 7 | 1***A | Прокладка опоры топливного бака | |
| 8 | 1***5 | Задний держатель топливного бака в сборе | |
| 9 | C***0 | Болт | |
| 10 | C***5 | Болт | |
| 11 | Q***6 | Пружинная шайба | |
| 12 | Q***0 | Штифт | |
| 13 | Q***5 | Штифт | |
| 14 | Q***4 | Шайба | |
| 15 | 1***5 | Обратный маслопровод в сборе | |
| 16 | T***6 | Пластмассовый хомут | |
| 17 | 1***2 | Кронштейн | |
| 18 | 1***5 | Впускной маслопровод - от фильтра грубой очистки до масляного насоса | |
| 19 | 1***A | Трубка впускная и выпускная | |
| 20 | 1***5 | Ограничитель | |
| 21 | 3***H | Резиновое уплотнительное кольцо | |
| 22 | 1***5 | Переходное соединение-к топливному фильтру | |
| 23 | C***5 | Уплотнительное кольцо | |
| 24 | 1***5 | Впускной маслопровод в сборе - от топливного бака до фильтра грубой очистки | |
| 25 | 1***2 | Топливный фильтр грубой очистки |
