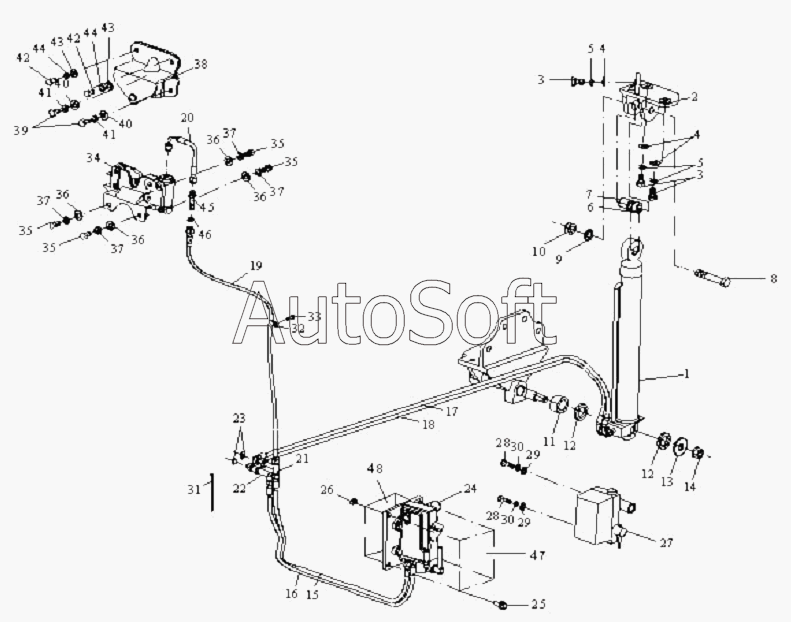

Каталог запасных частей к технике: FAW CA-3252 (P2K2T1A) (2009). Гидравлическая опора и управляющий механизм опрокидывания кабины
36
36
36
36
25
26
27
28
28
29
29
30
30
31
32
33
34
35
35
35
35
24
37
37
37
37
38
39
40
40
41
41
42
42
43
43
44
44
45
46
13
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Гидравлический цилиндр опрокидывания кабины в сборе | |
| 2 | 5***2 | Подставка опоры кабины | |
| 3 | C***0 | Болт | |
| 4 | Q***0 | Шайба | |
| 5 | Q***0 | Пружинная шайба | |
| 6 | 5***2 | Втулка ограничения А - стопорная точка гидравлического цилиндра | |
| 7 | 5***2 | Втулка ограничения В - стопорная точка гидравлического цилиндра | |
| 8 | C***0 | Болт | |
| 9 | Q***6 | Шайба | |
| 10 | C***6 | Гайка | |
| 11 | 5***2 | Втулка ограничения - нижняя стопорная точка гидравлического цилиндра | |
| 12 | 5***2 | Мягкая прокладка - нижняя стопорная точка гидравлического цилиндра | |
| 13 | 5***2 | Большая шайба - нижняя стопорная точка гидравлического цилиндра | |
| 14 | C***8 | Гайка | |
| 15 | 5***7 | Гидравлические трубки в сборе | |
| 16 | 5***7 | Гидравлические трубки в сборе | |
| 17 | 5***7 | Гидравлические трубки в сборе | |
| 18 | 5***7 | Гидравлические трубки в сборе | |
| 19 | 5***7 | Гидравлические трубки в сборе | |
| 20 | 5***7 | Гидравлические трубки в сборе | |
| 21 | 5***7 | Тройник | |
| 22 | 5***7 | Тройник гидравлических трубок | |
| 23 | C***2 | Гайка | |
| 24 | 5***2 | Ручной насос в сборе - опрокидывание кабины | |
| 25 | C***0 | Болт | |
| 26 | C***0 | Гайка | |
| 27 | 5***2 | Агрегат ручного насоса | |
| 28 | C***5 | Болт | |
| 29 | Q***0 | Шайба | |
| 30 | Q***0 | Пружинная шайба | |
| 31 | Т***6 | Пластмассовая бандажная лента | |
| 32 | Q***8 | Зажим для одной трубки | |
| 33 | C***5 | Болт | |
| 34 | 5***9 | Замок гидравлический кабины | |
| 35 | C***0 | Болт | |
| 36 | Q***8 | Шайба | |
| 37 | Q***8 | Пружинная шайба | |
| 38 | 5***9 | Стойка замкового пальца в сборе | |
| 39 | C***0 | Болт | |
| 40 | Q***0 | Шайба | |
| 41 | Q***0 | Пружинная шайба | |
| 42 | C***0 | Болт | |
| 43 | Q***2 | Пружинная шайба | |
| 44 | Q***2 | Пружинная шайба | |
| 45 | Q***6 | Штуцер | |
| 46 | C***2 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
