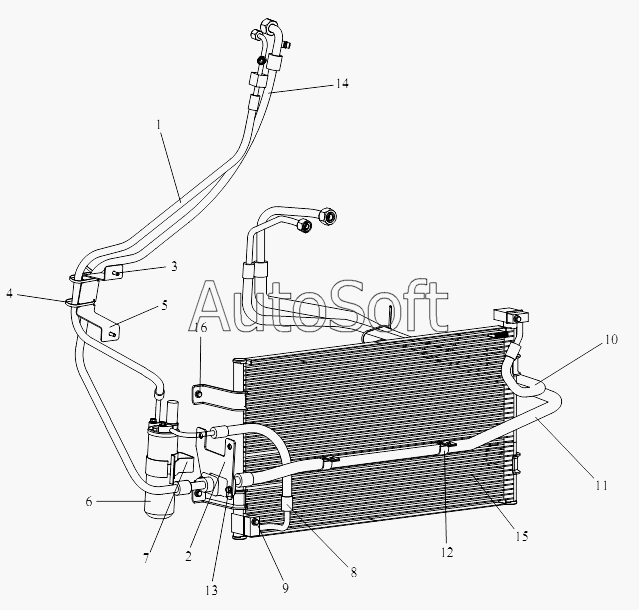

Каталог запасных частей к технике: FAW CA-3252 (P2K2T1A) (2009). Перевозочный трубопровод фреона, контенсатор, резервуа
10
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q40106 | Q***6 | Шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| 1 | 8***8 | Агрегат металлической трубы высокого давления - Агрегат от охладителя до гибкой трубы высокого давления | |
| 2 | 8***9 | Кронштейн | |
| 3 | C***0 | Болт | |
| 4 | Т***6 | Пластмассовая лента | |
| 5 | 8***7 | Кронштейн трубопроводов | |
| 6 | 8***7 | Резервуар хладагента с кронштейном | |
| 7 | C***5 | Болт | |
| 8 | 8***9 | Изогнутый трубопровод | |
| 9 | C***5 | Болт | |
| 10 | 8***7 | Возмущающий трубопровод высокого давления в сборе - от компрессора до компенсатора | |
| 11 | 8***7 | Гибкая труба низкого давления - металлическая труба низкого давления | |
| 12 | 8***1 | Скоба - шланг | |
| 13 | Q***5 | Болт | |
| 14 | 8***8 | Агрегат металлической трубы низкого давления - Агрегат от охладителя до гибкой трубы низкого давления | |
| 15 | 8***7 | Конденсор | |
| 16 | C***0 | Установочное место для болта |
