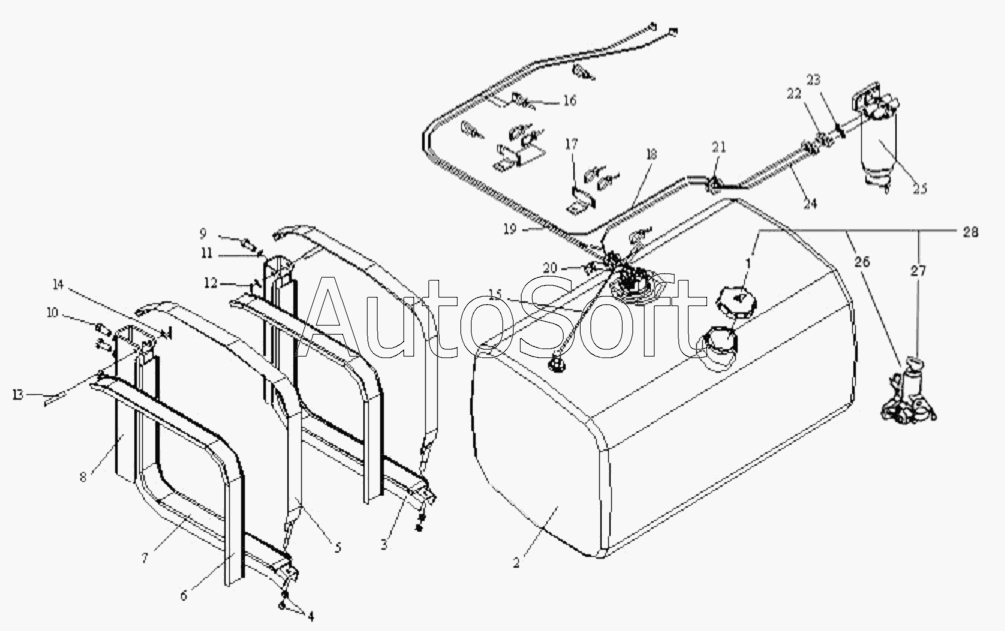

Каталог запасных частей к технике: FAW CA-3252 (P2K2T1A) (2009). Топливный бак и топливная магистраль
12
25
24
23
22
21
20
19
18
17
16
15
14
13
28
11
10
9
8
7
6
5
4
3
2
27
26
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Крышка топливного бака | |
| 2 | 1***А | Комплект топливного бака | |
| 3 | 1***1 | Передний держатель топливного бака в сборе | |
| 4 | C***2 | Гайка | |
| 5 | 1***А | Зажимный ремень в сборе - топливный бак | |
| 6 | 1***А | Прокладка - зажимный ремень | |
| 7 | 1***А | Прокладка - кронштейн топливного бака | |
| 8 | 1***5 | Задний держатель топливного бака в сборе | |
| 9 | C***0 | Болт | |
| 10 | C***0 | Болт | |
| 11 | Q***6 | Пружинная шайба | |
| 12 | Q***0 | Штифт | |
| 13 | Q***5 | Штифт | |
| 14 | Q***4 | Шайба | |
| 15 | 3***В | Обратный маслопровод в сборе | |
| 16 | Т***6 | Пластмассовый хомут | |
| 17 | 1***2 | Кронштейн | |
| 18 | 1***В | Комплект трубы подачи топлива - от фильтра до подкачивающего насоса | |
| 19 | 1***А | Впускной и выпускной трубопроводы | |
| 20 | 1***5 | Ограничитель | |
| 21 | 1***0 | Резиновое защитное кольцо | |
| 22 | 1***5 | Переходное соединение-к топливному фильтру | |
| 23 | C***5 | Уплотнительное кольцо | |
| 24 | 1***А | Комплект трубы подачи топлива - от дизельного бака до фильтра | |
| 25 | 1***2 | Топливный фильтр грубой очистки | |
| 26 | 3***1 | Включатель стартера | |
| 27 | 6***В | Замок | |
| 28 | 6***9 | Комплект ключей |
