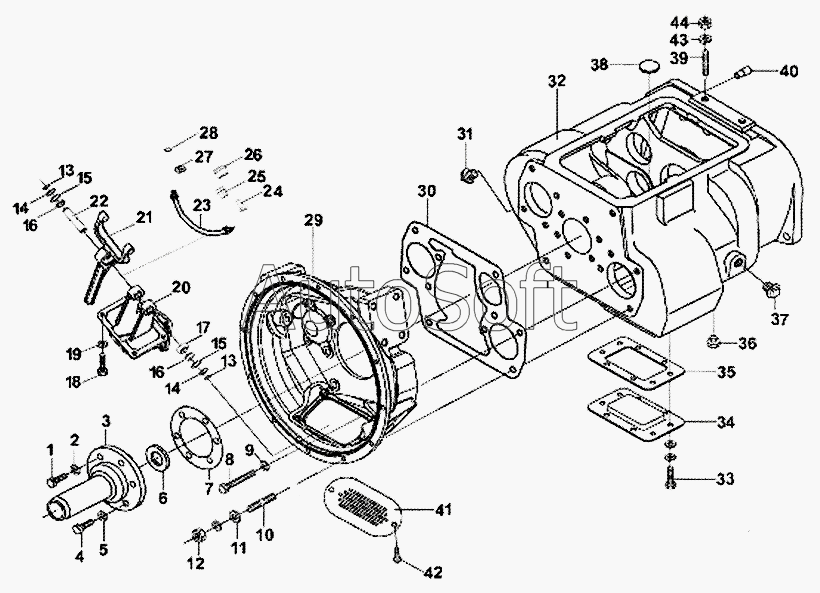

Каталог запасных частей к технике: FAW CA-3252 (P2K2T1A) (2009). Сцепление и корпус КПП
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Болт | |
| 2 | G***6 | Пружинная шайба | |
| 3 | J***3 | Крышка подшипника первичного вала | |
| 4 | G***6 | Болт | |
| 5 | G***6 | Пружинная шайба | |
| 6 | F***1 | Сальник | |
| 7 | 1***1 | Прокладка крышки подшипника первичного вала | |
| 8 | G***6 | Болт | |
| 9 | G***6 | Пружинная шайба | |
| 10 | С***6 | Шпилька | |
| 11 | G***6 | Шайба | |
| 12 | G***0 | Контргайка | |
| 13 | Q***5 | Стопорное кольцо вала | |
| 14 | J***1 | Пыльник | |
| 15 | Q***2 | Стопорное кольцо | |
| 16 | J***2 | Втулка вилки | |
| 17 | G***5 | Подшипник | |
| 18 | Q***5 | Болт | |
| 19 | Q***2 | Пружинная шайба | |
| 20 | J***5 | Опора вилки сцепления | |
| 21 | J***4 | Вилка сцепления | |
| 22 | J***3 | Ось вилки | |
| 23 | J***3 | Смазочная трубка подшипника | |
| 24 | J***1 | Штуцер | |
| 25 | J***5 | Гнездо масленки | |
| 26 | J***4 | Крышка масленки | |
| 27 | Q***0 | Пружинная шайба | |
| 28 | Q***3 | Уплотнительное кольцо | |
| 29 | 1***7 | Картер сцепления | |
| 30 | 2***2 | Прокладка картера сцепления | |
| 31 | Q***4 | Заглушка | |
| 32 | 1***7 | Корпус коробки передач | |
| 33 | G***6 | Болт | |
| 34 | 1***6 | Прокладка | |
| 35 | 1***9 | Крышка | |
| 36 | Q***6 | Заглушка | |
| 37 | Q***2 | Заглушка | |
| 38 | 1***3 | Заглушка | |
| 39 | G***6 | Болт | |
| 40 | 1***4 | Стопорная шпилька | |
| 41 | С***6 | Крышка ручного отверстия сцепления | |
| 42 | G***6 | Болт | |
| 43 | G***6 | Пружинная шайба | |
| 44 | G***6 | Гайка |
