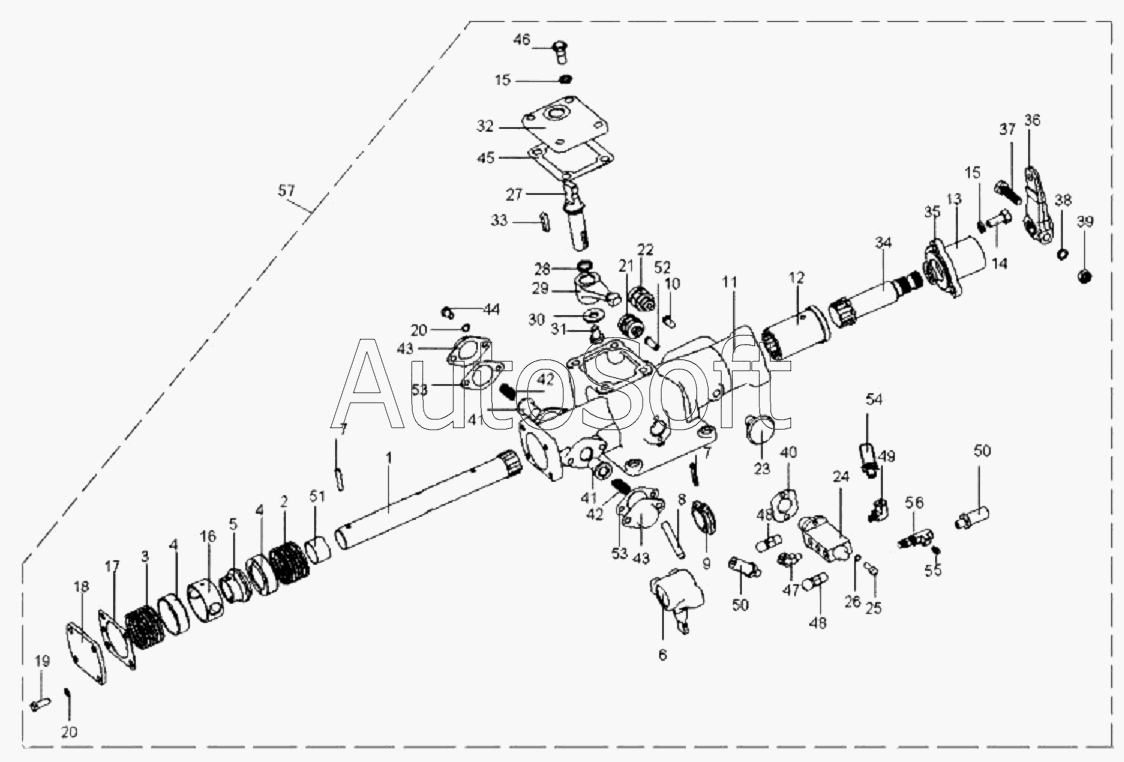

Каталог запасных частей к технике: FAW CA-3252 (P2K2T1A) (2009). Управляющий механизм
57
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
43
44
45
46
47
48
48
49
50
50
51
52
53
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***3 | Вал | |
| 2 | F***1 | Пружина | |
| 3 | F***1 | Пружина | |
| 4 | F***3 | Чашка пружины | |
| 5 | F***5 | Втулка разделительная | |
| 6 | F***1 | Вилка | |
| 7 | Х***1 | Цилиндровый палец 6x36.5 GB879 - 86 | |
| 8 | С***0 | Цилиндрический штифт 10x50 | |
| 9 | F***1 | Блок управления переключателя передачи заднего хода | |
| 10 | F***1 | Штифт переключателя нейтрального положения | |
| 11 | J***3 | Картер двойного Н-образного управляющего устройства | |
| 12 | С***1 | Втулка шлица | |
| 13 | С***2 | Крышка покрышки | |
| 14 | Q***5 | Болт | |
| 15 | Q***0 | Пружинная шайба | |
| 16 | F***4 | Втулка разделительная | |
| 17 | F***2 | Прокладка | |
| 18 | F***6 | Торцевая крышка | |
| 19 | G***6 | Болт | |
| 20 | G***7 | Пружинная шайба | |
| 22 | 9***1 | Выключатель давления | |
| 23 | 1***6 | Вентиляционная пробка | |
| 24 | F***0 | Блок переключения передач | |
| 25 | G***5 | Винт | |
| 26 | G***7 | Пружинная шайба | |
| 27 | С***1 | Отводка для переключения передач | |
| 28 | H***6 | Резиновое уплотнительное кольцо круглого сечения | |
| 29 | С***1 | Соединение выбора ступени | |
| 30 | С***1 | Шайба | |
| 31 | Q***6 | Болт | |
| 32 | С***1 | Крышка окошка | |
| 33 | Q***8 | Шпонка | |
| 34 | С***3 | Соединение переключения передач | |
| 35 | F***4 | Сальник | |
| 36 | F***6 | Наружный рычаг переключения передач | |
| 37 | G***6 | Болт | |
| 38 | G***7 | Пружинная шайба | |
| 39 | G***1 | Маленький шестигранный болт М10x1 | |
| 40 | F***3 | Прокладка | |
| 41 | F***0 | Палец | |
| 42 | F***2 | Пружина | |
| 43 | F***1 | Крышка нажимной пружины | |
| 44 | G***6 | Болт | |
| 45 | С***1 | Прокладка окошка | |
| 46 | С***1 | Стопорный болт | |
| 47 | 1***0 | Штуцер | |
| 48 | 7***5 | Вентиляционная заглушка | |
| 49 | 1***5 | Штуцер | |
| 50 | 5***8 | Воздушная труба | |
| 51 | F***5 | Втулка | |
| 52 | 1***9 | Штифт переключателя | |
| 53 | F***0 | Прокладка | |
| 54 | 5***3 | Воздушная трубка | |
| 55 | Q***1 | Резьбовая заглушка | |
| 56 | С***2 | Штуцер | |
| 57 | А***3 | Управляющий механизм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
