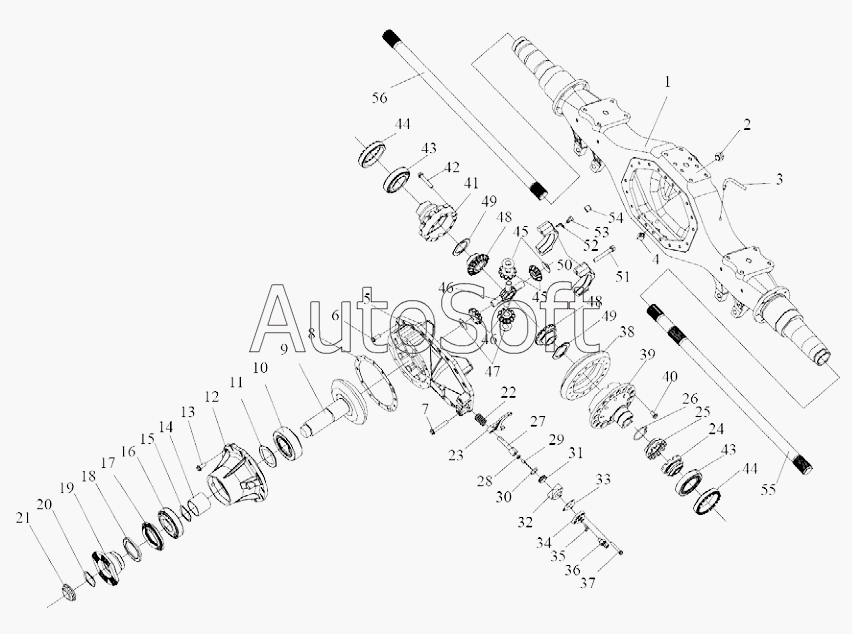

Каталог запасных частей к технике: FAW CA-3252 (P2K2T1A) (2009). Задний мост (мост с колесными редукторами R16T230W)
45
45
28
29
30
31
32
33
34
35
36
37
38
39
40
41
27
46
46
47
48
48
49
49
50
51
52
53
54
55
42
43
43
44
44
56
20
1
2
3
4
5
6
7
14
15
16
17
18
19
2400010-719/А
21
22
8
8
8
9
10
11
12
13
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400010-719/А | 2***А | Задний мост в сборе | |
| 2402010АА0Е | 2***Е | Редуктор и дифференциал в сборе | |
| 1 | 2***В | Блок заднего моста в сборе | |
| 2 | C***0 | Шестигранная коническая пробка | |
| 3 | Т***5 | Вентиляционная пробка | |
| 4 | Т***4 | Коническая магнитная заглушка с внутренним шестигранником | |
| 5 | 2***Е | Блок редуктора | |
| 6 | 2***Н | Болт - крепление редуктора | |
| 7 | 2***Е | Болт - крепление редуктора | |
| 8 | 2***Е | Регулирующая прокладка | |
| 8 | 2***Е | Регулирующая прокладка | |
| 8 | 2***Е | Регулирующая прокладка | |
| 9 | 2***Е | Ведущая коническая шестерня | |
| 10 | 3***5 | Конический подшипник качания | |
| 11 | 2***Е | Маслоотражатель - гнездо подшипника ведущей конической шестерни | |
| 12 | 2***Е | Цоколь подшипника - ведущая коническая шестерня | |
| 13 | 2***Н | Болт - крепление редуктора | |
| 14 | 2***Е | Втулка перегородки - цоколь подшипника ведущей конической шестерни | |
| 15 | 2***Е | Регулирующая шайба - цоколь подшипника ведущей конической шестерни | |
| 16 | 3***4 | Конический подшипник качания | |
| 17 | 2***Е | Сальник в сборе - ведущая коническая шестерня | |
| 18 | 2***Е | Пылезащитный чехол - сальник ведущей конической шестерни | |
| 19 | 2***Е | Фланец - ведущая коническая шестерня | |
| 20 | 2***А | О-образное кольцо - фланец ведущей конической шестерни | |
| 21 | 2***Е | Гайка - фланец ведущей конической шестерни | |
| 22 | 2***Е | Возвратная пружина - блокировка межколесного дифференциала | |
| 23 | 2***Е | Вилка переключения - блокировка межколесного дифференциала | |
| 24 | 2***Е | Подвижная зубчатая втулка - блокировка межколесного дифференциала | |
| 25 | 2***Е | Стационарная зубчатая втулка - блокировка межколесного дифференциала | |
| 26 | 2***Е | Проволочное упорное кольцо - стационарная зубчатая втулка блокировки дифференциала | |
| 27 | 2***Е | Вал вилки переключения - межколесного дифференциала | |
| 28 | C***2 | Шестигранная тонкая гайка | |
| 29 | Q***8 | Плоский крепежный винт М16х16 | |
| 30 | 2***Е | О-образное кольцо | |
| 31 | 2***Е | Поршень - блокировка межколесного дифференциала | |
| 32 | 2***Е | Цилиндр - блокировка межколесного дифференциала | |
| 33 | 2***Е | Прокладная уплотнительная прокладка - головка цилиндров | |
| 34 | 2***Е | Головка - цилиндр | |
| 35 | C***5 | Шарнир | |
| 36 | 3***Е | Переключатель блокировки межколесного дифференциала | |
| 37 | 2***Е | Болт - крепление крышки цилиндра блокировки межколесного дифференциала | |
| 38 | 2***Е | Ведомая шестерня | |
| 39 | 2***Е | Левый корпус - дифференциал | |
| 40 | 2***Е | Болт - крепление левого корпуса дифференциала и ведомой конической шестерни | |
| 41 | 2***Е | Правый корпус - дифференциал | |
| 42 | 2***Е | Болт - крепление корпуса дифференциала | |
| 43 | 3***6 | Конический подшипник качания | |
| 44 | 2***Е | Регулировочное кольцо - подшипник дифференциала | |
| 45 | 2***D | Планетная шестерня | |
| 46 | 2***В | Крестовой вал | |
| 47 | 2***1 | Прокладка - планетная шестерня | |
| 48 | 2***Е | Шестерня полуоси | |
| 49 | 2***Е | Шайба - шестерня полуоси | |
| 50 | 2***Е | Головка - подшипник дифференциала | |
| 51 | 2***Е | Болт - крепление крышки подшипника дифференциала | |
| 52 | 2***Е | Стопорная пластина - регулировочное кольцо | |
| 53 | C***S | Шестигранный загибочный болт | |
| 54 | 2***Е | Опорный штифт - корпус редуктора и корпус моста | |
| 55 | 2***7 | Левая полуось | |
| 56 | 2***7 | Правая полуось |
