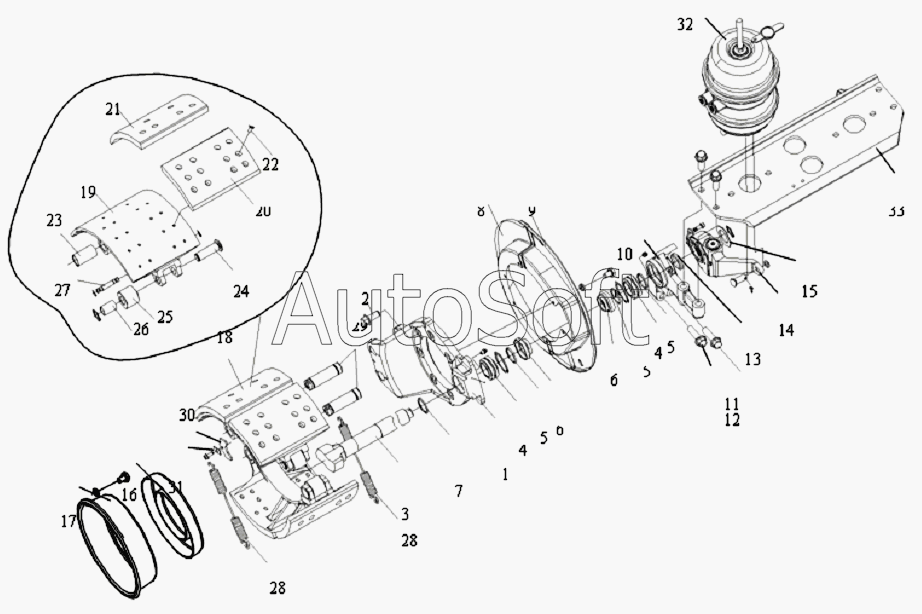

Каталог запасных частей к технике: FAW CA-3252 (P2K2T1A) (2009). Тормоз заднего моста (двойной мост ф410x220, переменное сечение, тормоз разъемного типа, мост R16T230W)
1
2
4
4
5
5
5
6
6
7
8
10
13
14
9
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501251-A0S | 3***S | Прокладка перегородки - регулирующий рычаг тормоза | |
| 3502151-А0Е | 3***Е | Кулачок заднего левого тормоза | |
| 3502152-А0Е | 3***Е | Кулачок заднего правого тормоза | |
| 3502210А483 | 3***3 | Задний правый регулирующий рычаг в сборе | |
| 3502252-AOR | 3***R | Прокладка указателя износа заднего тормоза | |
| 3502G24A48 | 3***8 | Задний тормозной механизм | |
| 3530010-А0Е | 3***Е | Задний правый пружинный цилиндр в сборе | |
| CQ1500616S | C***S | Шестигранный загибочный болт | |
| CQ1501810 | C***0 | Шестигранный загибочный болт | |
| CQ1511016 | C***6 | Шестигранный загибочный болт | |
| Q40114 | Q***4 | Шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q43062 | Q***2 | Пружинная шайба для отверстия | |
| Q43125 | Q***5 | Стопорное кольцо вала | |
| Q43125 | Q***5 | Стопорное кольцо вала | |
| Q5003025 | Q***5 | Шплинт | |
| Q5101438 | Q***8 | Штифт | |
| 1 | 3***Е | Стойка переднего правого тормоза в сборе | |
| 2 | 3***Н | Болт | |
| 4 | 3***Е | Откидной подшипник распределительного вала в сборе | |
| 5 | 3***Е | Сальник | |
| 6 | 3***Е | Стойка - сальник | |
| 7 | 3***Е | Сальник | |
| 8 | 3***Е | Задний пылезащитный диск заднего тормоза | |
| 9 | 3***Е | Передний пылезащитный диск заднего тормоза | |
| 10 | 3***Е | Средняя левая стойка кулачка | |
| 13 | 3***Е | Прокладка перегородки - стойка кулачка | |
| 14 | 3***3 | Задний левый регулирующий рычаг в сборе | |
| 15 | 3***Е | Прокладка регулирующая | |
| 16 | 3***Е | Маслоотражатель 2 | |
| 17 | 3***Е | Маслоотражатель | |
| 18 | 3***Е | Пластинка тормозной колодки с бегунком в сборе | |
| 19 | 3***Е | Пластинка колодки заднего тормоза | |
| 20 | 3***Е | Задняя фрикционная накладка I | |
| 21 | 3***Е | Задняя фрикционная накладка II | |
| 22 | 3***Е | Заклепка крепления фрикционной накладки тормозной колодки | |
| 23 | 3***S | Втулка - передняя пластинка колодки тормоза | |
| 24 | 3***Е | Вал бегунка | |
| 25 | 3***Е | Втулка - бегунок | |
| 26 | 3***Е | Бегунок | |
| 27 | 3***Е | Палец возвратной пружины | |
| 28 | 3***Е | Возвратная пружина | |
| 29 | 3***S | Палец колодки | |
| 30 | 3***S | Щит - палец колодки | |
| 31 | 3***S | Замковая пластина - щит пальца колодки | |
| 32 | 3***Е | Задний левый пружинный цилиндр в сборе | |
| 33 | 3***Е | Опорная плита |
