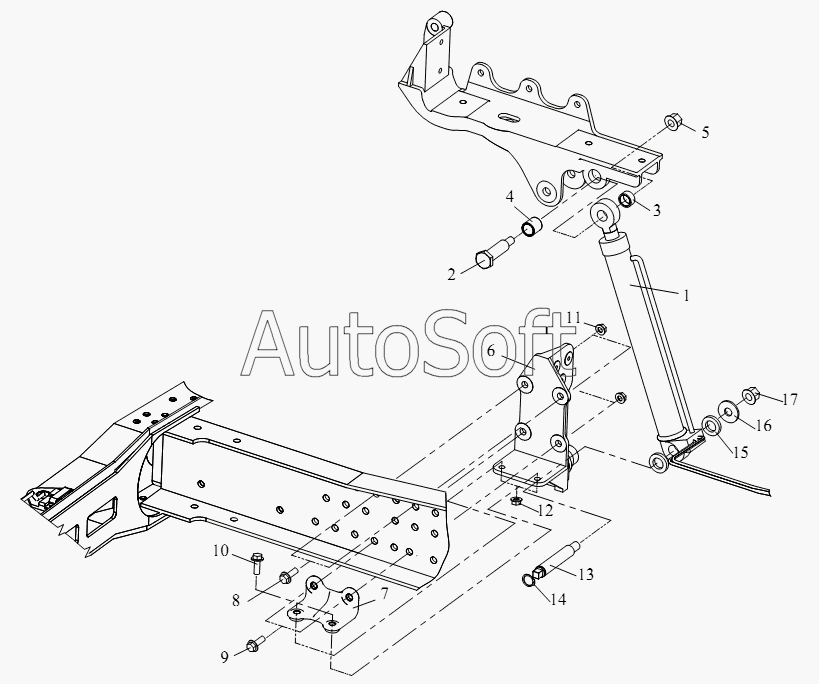

Каталог запасных частей к технике: FAW CA-4180 (P66K22A) (2008). Гидравлическое поддерживающее устройство кабины (I)
9
17
16
15
14
13
12
11
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Гидроцилиндр опрокидывания кабины в сборе | |
| 2 | 5***1 | Брусок-верхняя неподвижная точка гидроцилиндра | |
| 3 | 5***1 | Втулка А-верхняя неподвижная точка гидроцилиндра | |
| 4 | 5***1 | Втулка В-верхняя неподвижная точка гидроцилиндра | |
| 5 | C***6 | Шестигранная фланцевая гайка | |
| 6 | 5***1 | Упорный гидроцилиндр кабины | |
| 7 | 5***1 | Внутренняя крепежная планка-гидравлический цилиндр и стойка правой педали | |
| 8 | Q***6 | Шестигранный фланцевый болт | |
| 9 | Q***6 | Шестигранный фланцевый болт | |
| 10 | Q***6 | Шестигранный фланцевый болт | |
| 11 | C***6 | Фланцевая замочная гайка | |
| 12 | C***6 | Фланцевая замочная гайка | |
| 13 | 5***1 | Бурсок-нижняя неподвижная точка гидравлического цилиндра | |
| 14 | Q***6 | Упругое стопорное кольцо для оси | |
| 15 | 5***1 | Подушка-нижняя неподвижная точка гидравлического цилиндра | |
| 16 | Q***8 | Шайба | |
| 17 | C***8 | Шестигранная фланцевая гайка |
