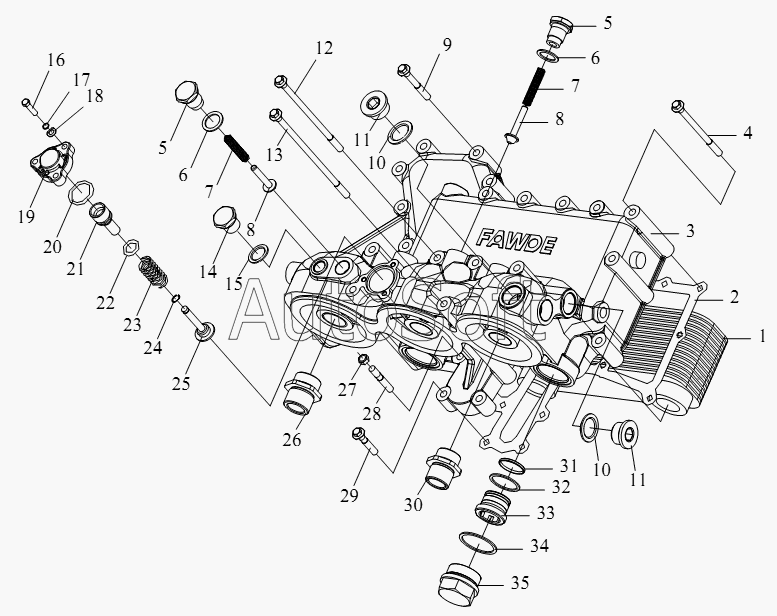

Каталог запасных частей к технике: FAW CA-4180 (P66K22A) (2008). Охладитель моторного масла
1
2
3
4
5
5
6
6
7
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | Охладитель моторного масла в сборе | |
| 2 | 1***D | Прокладка корпуса охладителя моторного масла | |
| 3 | 1***D | Корпус охладителя моторного масла | |
| 4 | 1***D | Болт корпуса охладителя моторного масла | |
| 5 | 1***D | Клапанное гнездо | |
| 6 | Q***4 | Медная прокладка | |
| 7 | 1***D | Пружина | |
| 8 | 1***D | Перепускной клапан | |
| 9 | Q***5 | Болт | |
| 10 | Q***4 | Медная прокладка | |
| 11 | Q***4 | Пробка с винтовой резьбой | |
| 12 | 1***D | Болт корпуса охладителя моторного масла | |
| 13 | 1***D | Болт корпуса охладителя моторного масла | |
| 14 | Q***6 | Внутренняя шестигранная пробка | |
| 15 | Q***6 | Уплотнительное кольцо | |
| 16 | Q***5 | Болт М6х25 | |
| 17 | Q***6 | Пружинная шайба | |
| 18 | Q***6 | Шайба | |
| 19 | 1***D | Крышка клапана перепускного клапана охладителя моторного масла | |
| 20 | 1***D | О-образное уплотнительное кольцо крышки клапана | |
| 21 | 1***D | Клапанное гнездо перепускного клапана охладителя моторного масла | |
| 22 | 1***D | О-образное кольцо перепускного клапана охладителя моторного масла | |
| 23 | 1***D | Пружина перепускного клапана охладителя моторного масла | |
| 24 | Q***8 | Упругое стопорное кольцо для оси | |
| 25 | 1***D | Клапан - перепускной клапан охладителя моторного масла | |
| 26 | 1***D | Соединительный болт двухпоточного охладителя моторного масла | |
| 27 | Q***8 | Гайка | |
| 28 | Q***0 | Шпилька | |
| 29 | 1***D | Болт корпуса охладителя моторного масла | |
| 30 | 1***D | Соединительный болт цельнопоточного охладителя моторного масла | |
| 31 | G***2 | О-образное резиновое уплотнительное кольцо 28x1.8 | |
| 32 | 1***D | Медная шайба | |
| 33 | 1***D | Болт | |
| 34 | 1***D | Медная шайба | |
| 35 | 1***D | Шестигранная болт - пробка |
