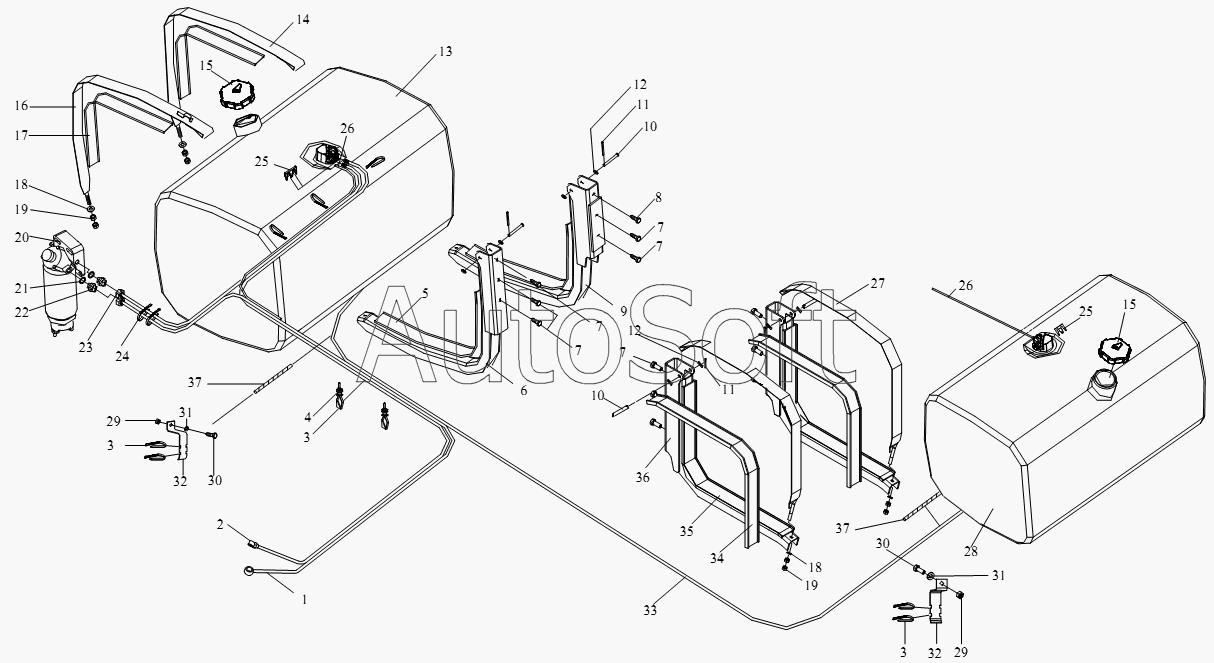

Каталог запасных частей к технике: FAW CA-4180 (P66K22A) (2008). Топливный бак и топливная магистраль
1
2
3
3
3
4
5
6
7
7
7
7
7
8
9
10
10
11
11
12
12
13
14
15
15
16
17
18
18
35
36
37
37
19
19
20
21
22
23
24
25
25
26
26
27
28
29
29
30
30
31
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***А | Впускной топливопровод в сборе от фильтра грубой очистки до насоса | |
| 2 | 1***А | Обратный топливопровод в сборе | |
| 3 | 3***0 | Пластиковая лента | |
| 4 | 3***0 | Держатель зажима для ленты | |
| 5 | 1***А | Прокладка - кронштейн топливного бака | |
| 6 | 1***А | Передний кронштейн в сборе - топливный бак | |
| 7 | 2***1 | Болт полуоси | |
| 8 | 1***3 | Болт-для крепления кронштейна топливного бака | |
| 9 | 1***А | Задний кронштейн в сборе - топливный бак | |
| 10 | Q***5 | Штифт | |
| 11 | Q***0 | Штифт | |
| 12 | Q***4 | Шайба | |
| 13 | 1***А | Бак в сборе | |
| 14 | 1***А | Зажимный ремень в сборе - топливный бак | |
| 15 | 1***А | Крышка топливного бака в сборе | |
| 16 | 1***А | Передняя бандажная лента в сборе - топливный бак | |
| 17 | 1***А | Прокладка - зажимный ремень | |
| 18 | Q***2 | Пружинная шайба | |
| 19 | C***2 | Гайка | |
| 20 | 1***А | Топливный фильтр грубой очистки в сборе | |
| 21 | C***5 | Уплотнительное кольцо | |
| 22 | 1***5 | Переходное соединение-к топливному фильтру | |
| 23 | 1***А | Впускной топливопровод в сборе от топливного бака до топливного фильтра грубой очистки | |
| 24 | 3***0 | Пластмассовый хомут | |
| 25 | 1***5 | Ограничитель | |
| 26 | 1***А | Впускной и выпускной трубопроводы | |
| 27 | 1***А | Бандажная лента в сборе - топливный бак | |
| 28 | 1***А | Бак в сборе | |
| 29 | C***4 | Гайка | |
| 30 | C***5 | Болт | |
| 31 | Q***4 | Пружинная шайба | |
| 32 | 3***В | Стойка трубного пучка | |
| 33 | 1***А | Впускной топливопровод в сборе - к главному и вспомогательному бакам | |
| 34 | 1***А | Прокладка - бандажная лента | |
| 35 | 1***А | Подкладка - кронштейн | |
| 36 | 1***А | Кронштейн в сборе - топливный бак | |
| 37 | 3***1 | Втулка (гильза) с резьбой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
