Каталог запасных частей к технике: FAW CA-4180 (P66K22A) (2008). Промежуточный охладитель, трубопровод, подвеска, заборная сетка
1
2
2
2
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30

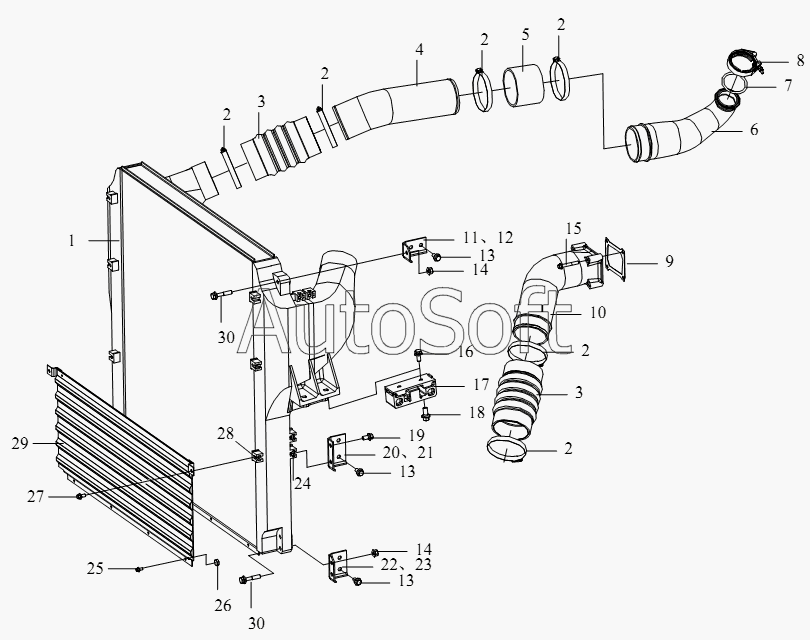

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***А | Промежуточный охладитель в сборе | |
| 2 | C***B | Хомут | |
| 3 | 1***7 | Соединение с помощью сильфона в сборе | |
| 4 | 1***А | Промежуточная впускная труба промежуточного охладителя | |
| 5 | 1***А | Соединительная труба | |
| 6 | 1***А | Выпускная труба турбонагнетателя | |
| 7 | 1***А | О - образное уплотнительное кольцо | |
| 8 | 1***7 | Фланцевый сраститель | |
| 9 | 1***7 | Прокладка впускной трубы | |
| 10 | 1***А | Впускная труба двигателя | |
| 11 | 1***A | Лево - верхняя стойка промежуточного охладителя | |
| 12 | 1***А | Право - верхняя стойка промежуточного охладителя | |
| 13 | C***0 | Болт | |
| 14 | C***0 | Шестигранная гайка | |
| 15 | Q***5 | Шестигранный фланцевый болт | |
| 16 | C***5 | Болт | |
| 17 | 1***А | Блок - подушка подвески радиатора в сборе | |
| 18 | Q***5 | Болт М12x25 | |
| 19 | Q***5 | Болт | |
| 20 | 1***А | Лево - средняя стойка промежуточного охладителя | |
| 21 | 1***А | Лево - средняя стойка промежуточного охладителя | |
| 22 | 1***А | Лево - нижняя стойка промежуточного охладителя | |
| 23 | 1***А | Право - нижняя стойка промежуточного охладителя | |
| 24 | C***0 | Гайка | |
| 25 | Q***2 | Фланцевый шестигранный болт | |
| 26 | C***6 | Шестигранная гайка | |
| 27 | Q***6 | Болт | |
| 28 | C***8 | Гайка | |
| 29 | 1***А | Заборная сетка в сборе | |
| 30 | C***5 | Комбинированный болт |
