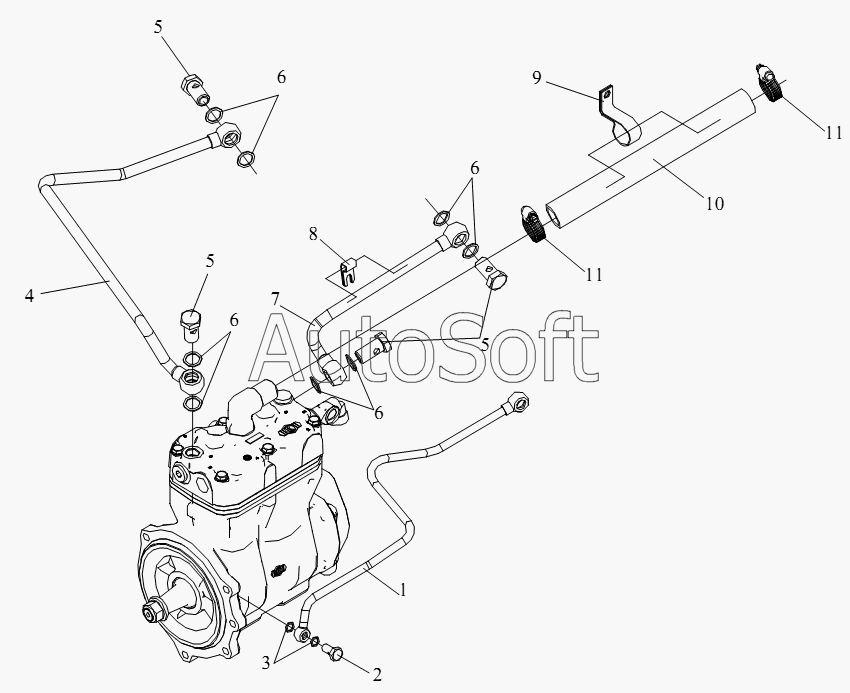

Каталог запасных частей к технике: FAW CA-4180 (P66K22A) (2008). Воздушный компрессор (II)
6
11
11
10
10
9
9
8
8
7
7
7
1
6
6
6
6
5
5
5
5
4
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***D | Масляная труба в сборе | |
| 1 | 3***F | Масляная труба в сборе - насос воздушного компрессора | |
| 2 | 3***D | Болт | |
| 3 | Q***4 | Медная прокладка | |
| 3 | Q***3 | Шайба 10x16 | |
| 4 | 3***D | Обратная труба воздушного компрессора | |
| 4 | 3***F | Выпускная труба насоса в сборе | |
| 4 | 3***K | Выпускная труба насоса в сборе | |
| 5 | Q***2 | Шарнирный болт М14x1.5 | |
| 5 | Q***2 | Шарнирный болт М14x1.5 | |
| 6 | Q***4 | Медная прокладка | |
| 6 | Q***4 | Шайба | |
| 7 | 3***D | Впускная труба насоса воздушного компрессора в сборе | |
| 7 | 3***F | Впускная труба насоса воздушного компрессора в сборе | |
| 7 | 3***K | Впускная труба насоса воздушного компрессора в сборе | |
| 8 | 3***D | Кронштейн | |
| 8 | 3***D | Вспомогательная стойка насоса воздушного компрессора I | |
| 9 | 3***D | Вспомогательная стойка насоса воздушного компрессора II | |
| 9 | 3***D | Стойка впускной резиновой трубы - воздушный компрессор | |
| 10 | 3***D | Впускная резиновая труба | |
| 10 | 3***K | Впускная резиновая труба - двухцилиндровый насос | |
| 11 | Q***B | Лирка червячного гибкого рукава |
