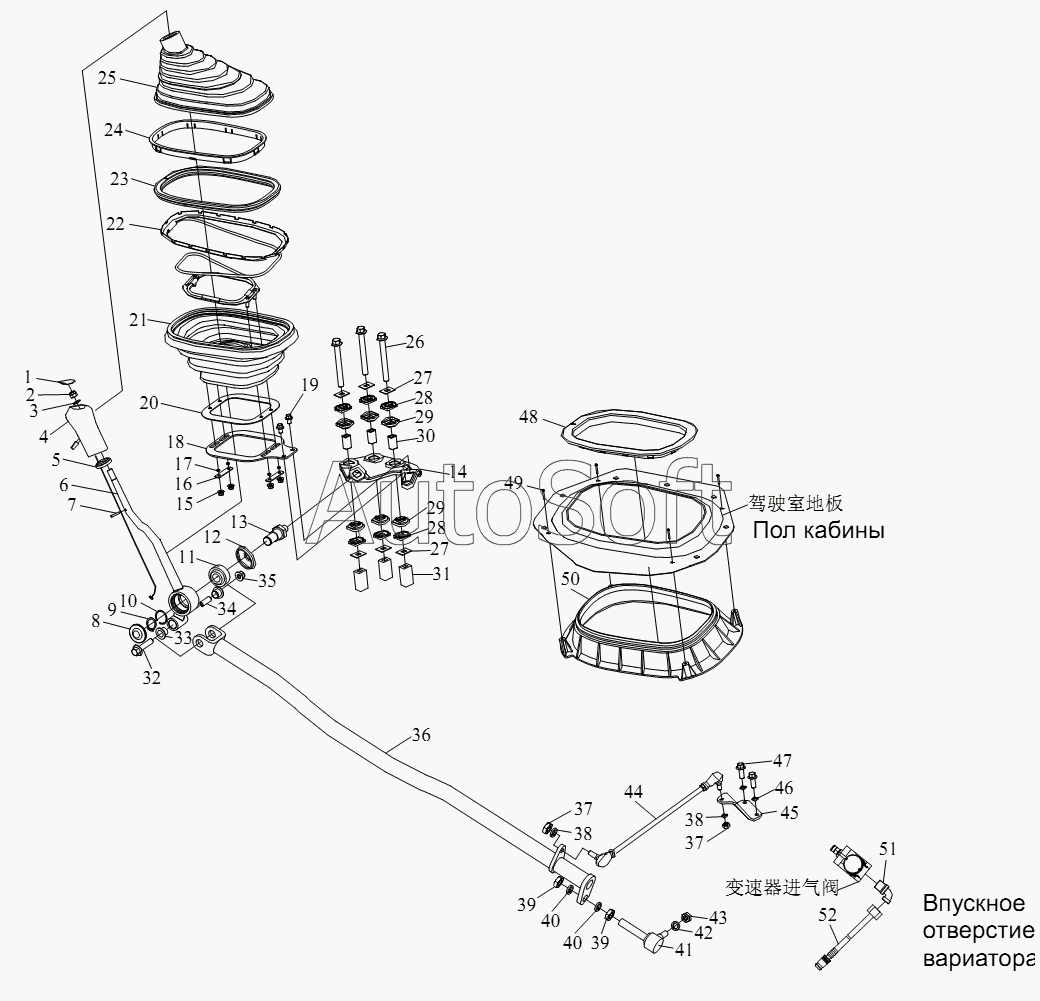

Каталог запасных частей к технике: FAW CA-4180 (P66K22A) (2008). Механизм переключения скоростей (коробка переключения скоростей RTX14710B)
39
39
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
37
38
38
24
40
40
41
42
43
44
45
46
47
48
49
50
51
52
10
2
3
4
5
6
7
8
9
9
9
10
10
10
1
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Бирка передач | |
| 2 | Q***2 | Декоративная ручка для 9-ти ступенчатой коробки передач | |
| 3 | Q***2 | Пружинная шайба | |
| 4 | 1***А | Рукоятка переключения скоростей в сборе | |
| 5 | 1***А | Гнездо верхнего пылезащитного кожуха | |
| 6 | 1***А | Рычаг управления | |
| 7 | Q***0 | Цилиндрический штифт | |
| 8 | 1***А | Заглушка в сборе - рычаг управления | |
| 9 | 1***А | Упругое кольцо - откидной подшипник | |
| 9 | 1***А | Упругое кольцо - откидной подшипник | |
| 9 | 1***А | Упругое кольцо - откидной подшипник | |
| 10 | 1***А | Стопорное кольцо - откидной подшипник | |
| 10 | 1***А | Стопорное кольцо - откидной подшипник | |
| 10 | 1***А | Стопорное кольцо - откидной подшипник | |
| 10 | 1***А | Стопорное кольцо - откидной подшипник | |
| 11 | 1***А | Откидной подшипник | |
| 12 | 1***A | Пылезащитный кожух-откидной подшипник | |
| 13 | 1***А | Упорный вал - рычаг переключения скоростей | |
| 14 | 1***А | Верхняя стойка - рычаг переключением скоростей | |
| 15 | C***6 | Гайка | |
| 16 | 1***А | Прижим - нижний пылезащитный кожух | |
| 17 | 1***А | Втулка - нижний пылезащитный кожух | |
| 18 | 1***А | Нижняя распорка в сборе - пылезащитный кожух | |
| 19 | Q***6 | Болт | |
| 20 | 1***А | Верхняя распорка - пылезащитный кожух | |
| 21 | 1***А | Нижний пылезащитный кожух | |
| 22 | 1***А | Пружина нижнего пылезащитного кожуха в сборе | |
| 23 | 1***А | Застежка - нижний пылезащитный кожух | |
| 24 | 1***А | Застежка - верхний пылезащитный кожух | |
| 25 | 1***А | Верхний пылезащитный кожух | |
| 26 | Q***T | Шестигранный фланцевый болт | |
| 27 | 1***А | Подкладка - подушка верхней стойки рычага переключения скоростей | |
| 28 | 1***А | Подушка - верхняя стойка рычага переключения скоростей | |
| 29 | 1***А | Гнездо подушки - верхняя стойка рычага переключения скоростей | |
| 30 | 1***А | Гильза - верхняя стойка рычага переключения скоростей | |
| 31 | 1***А | Подкладка - нижняя стойка рычага переключения скоростей | |
| 32 | 1***А | Вал - передний сцепной рычаг | |
| 33 | 1***1 | Втулка | |
| 34 | 1***А | Муфта - передний сцепной рычаг | |
| 35 | C***2 | Гайка | |
| 36 | 1***А | Продольный рычаг в сборе | |
| 37 | C***0 | Гайка | |
| 38 | Q***0 | Пружинная шайба | |
| 39 | C***6 | Тонкая шестигранная гайка | |
| 40 | Q***6 | Упругая шайба | |
| 41 | 1***1 | Заднее соединение в сборе | |
| 42 | Q***2 | Пружинная шайба | |
| 43 | C***2 | Гайка | |
| 44 | 1***А | Сцепной рычаг и соединение в сборе | |
| 45 | 1***А | Стойка сцепного рычага постоянного плеча | |
| 46 | Q***0 | Пружинная шайба | |
| 47 | C***5 | Болт | |
| 48 | 1***А | Застежка - уплотнительное гнездо в сборе | |
| 49 | C***5 | Полупотайной самонарезающий винт крестообразными шлицами | |
| 50 | 1***А | Уплотнительное гнездо в сборе - пол в кабине | |
| 51 | 3***0 | Штуцер - угольник | |
| 52 | 1***А | Впускной патрубок коробки переключения скоростей в сборе |
