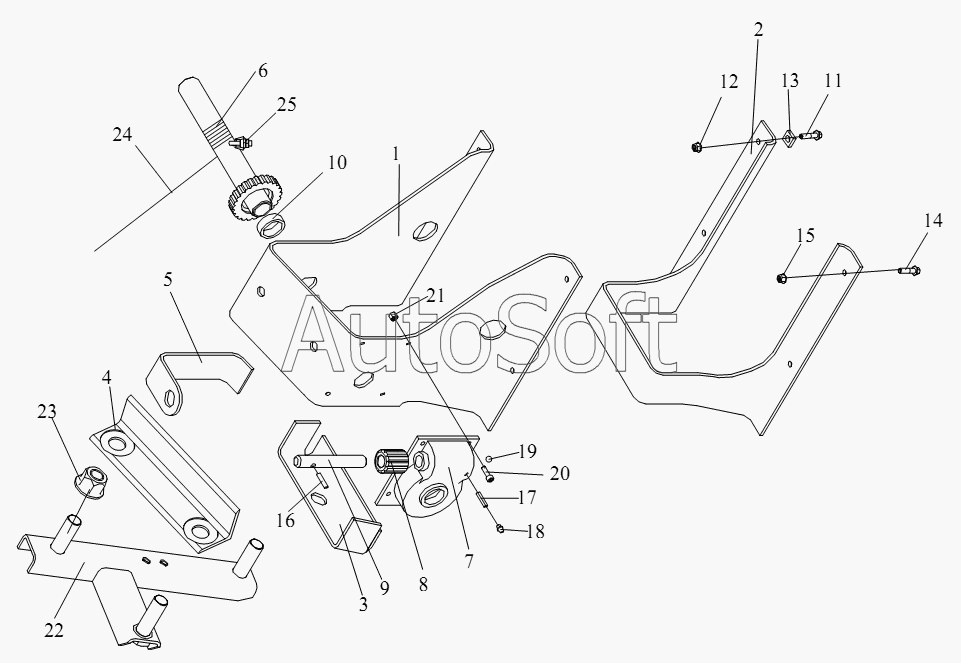

Каталог запасных частей к технике: FAW CA-4180 (P66K22A) (2008). Подъемник запасного колеса
13
25
24
23
22
21
20
19
18
17
16
15
14
3105010-55А
12
11
10
9
8
7
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3105010-55А | 3***А | Подъемник запасного колеса в сборе | |
| 1 | 3***А | Соединительная стойка - стойка в сборе | |
| 2 | 3***А | Усиленная планка - стойка в сборе | |
| 3 | 3***А | Внутренняя соединительная планка - стойка в сборе | |
| 4 | 3***А | Внешняя соединительная планка - стойка в сборе | |
| 5 | 3***А | Стойка рокера - стойка в сборе | |
| 6 | 3***А | Червячное колесо и червячный вал в сборе | |
| 7 | 3***8 | Корпус-подъемник запасного колеса | |
| 8 | 3***8 | Червячное колесо | |
| 9 | 3***8 | Ось червяка | |
| 10 | 3***8 | Втулка оси червяка | |
| 11 | Q***T | Болт | |
| 12 | C***4 | Гайка | |
| 13 | 3***А | Подкладка-ресивер и стойка аккумулятора | |
| 14 | Q***T | Болт | |
| 15 | C***4 | Гайка | |
| 16 | Q***0 | Цилиндрический штифт | |
| 17 | Q***4 | Цилиндрический штифт | |
| 18 | Q***8 | Масленка | |
| 19 | Q***5 | Стальной шар | |
| 20 | C***0 | Внутренний цилиндрический винт | |
| 21 | Q***6 | Шестигранная замочная гайка 1-образной неметаллической вставной детали | |
| 22 | 3***А | Кронштейн в сборе - подъемник запасного колеса | |
| 23 | 3***Е | Узел гайки крепления колеса и шайбы | |
| 24 | 3***8 | Стальной трос | |
| 25 | Т***6 | Зажим стального троса |
