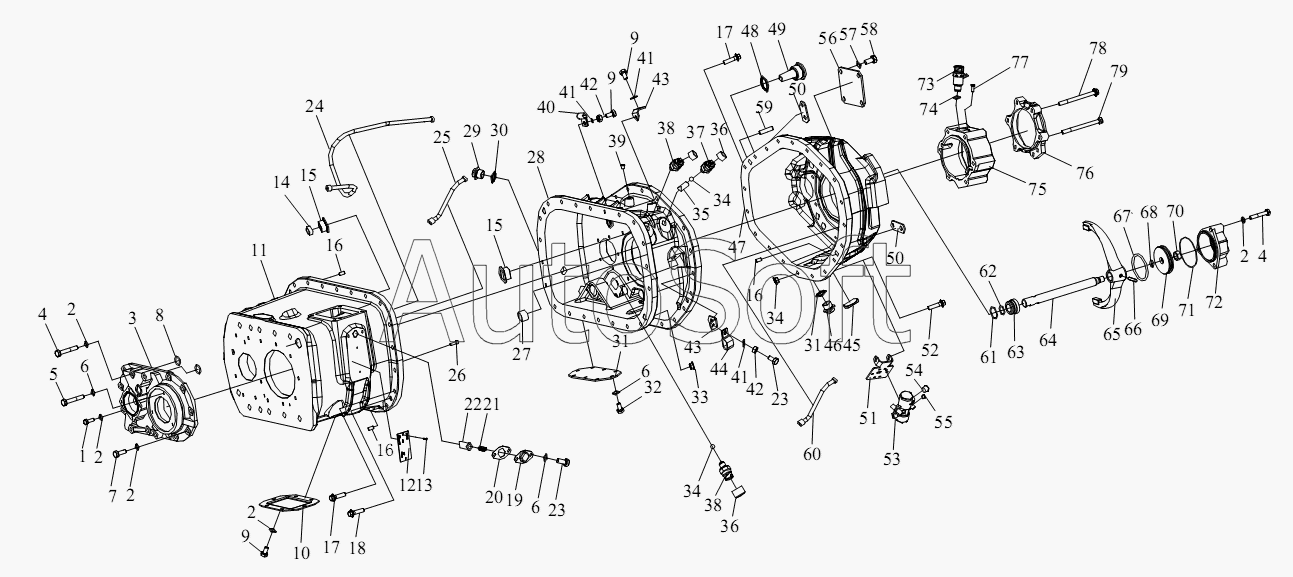

Каталог запасных частей к технике: FAW CA-4250 (P66K2T1A1EX) (2008). Корпус коробки передач
50
50
43
43
44
45
46
47
21
22
48
49
42
42
51
52
53
54
55
56
57
58
59
32
23
23
24
25
26
27
28
29
30
31
31
60
33
34
34
34
35
36
36
37
38
38
39
40
41
41
41
11
20
19
18
17
17
16
16
16
15
15
14
13
12
79
10
9
9
9
8
7
6
6
6
5
4
4
3
2
2
2
2
2
70
61
62
63
64
65
66
67
68
69
1
71
72
73
74
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***8 | Болт | |
| 2 | D***1 | Пружинная шайба | |
| 3 | U***9 | Масляный насос в сборе | |
| 4 | D***3 | Болт | |
| 5 | D***3 | Шестигранный болт | |
| 6 | D***1 | Пружинная шайба | |
| 7 | D***2 | Шестигранный болт | |
| 8 | X***5 | О-образное кольцо | |
| 9 | D***1 | Шестигранный болт | |
| 10 | 8***6 | Крышка коробки отбора мощности | |
| 11 | 8***7 | Передний корпус | |
| 12 | 8***5 | Табличка с надписью | |
| 13 | Х***6 | Пистон | |
| 14 | D***8 | Чашечная пробка | |
| 15 | 8***5 | Втулка вала для выбора передач | |
| 16 | Х***3 | Фиксатор | |
| 17 | М***9 | Шестигранный фланцевый болт | |
| 18 | М***0 | Шестигранный фланцевый болт | |
| 19 | D***9 | Крышка фиксатора | |
| 20 | 8***0 | Уплотнительная прокладка | |
| 21 | 8***9 | Фиксатор | |
| 22 | 8***4 | Опора нейтрального положения | |
| 23 | D***6 | Шестигранный болт | |
| 24 | U***0 | Передняя трубка форсунки | |
| 25 | U***6 | Труба форсунки в сборе | |
| 26 | M***8 | Плоский болт | |
| 27 | X***7 | Втулка вала переключения передач | |
| 28 | 8***0 | Промежуточный корпус | |
| 29 | D***2 | Пробка для заливки масла | |
| 30 | X***9 | Шайба | |
| 31 | 8***7 | Перекрышка паразитной шестерни | |
| 32 | D***1 | Шестигранный болт M8x20 | |
| 33 | M***5 | Гайка | |
| 34 | X***1 | Стальной шар | |
| 35 | 8***7 | Защелка | |
| 36 | X***6 | Торцевая крышка | |
| 37 | 8***5 | Выключатель нейтрального положения | |
| 38 | 2***2 | Выключатель лампы заднего хода | |
| 39 | 5***0 | Пробка-красный цвет | |
| 40 | 8***7 | Зажим для рукава | |
| 41 | D***5 | Шайба | |
| 42 | D***1 | Гайка | |
| 43 | D***5 | Подъемное кольцо | |
| 44 | 1***2 | Зажим для рукава | |
| 45 | 1***3 | Заглушка | |
| 46 | D***1 | Маслосливная пробка | |
| 47 | 8***2 | Задний корпус | |
| 48 | X***9 | Шайба фильтрующей сетки | |
| 49 | U***9 | Фильтровальная сеть в сборе | |
| 50 | D***6 | Подъемное кольцо | |
| 51 | 8***9 | Кронштейн | |
| 52 | X***1 | Круглый болт | |
| 53 | X***9 | Фильтр-регулятор в сборе | |
| 54 | 3***0 | Концевой штуцер | |
| 55 | X***7 | Штырек | |
| 56 | 8***7 | Перекрышка-промежуточный вал | |
| 57 | D***1 | Пружинная шайба | |
| 58 | D***9 | Шестигранный болт | |
| 59 | 8***3 | Штифт | |
| 60 | U***4 | Маслопровод заднего конца в сборе | |
| 61 | X***2 | О-образное кольцо | |
| 62 | X***8 | О-образное кольцо | |
| 63 | 8***0 | Вкладыш | |
| 64 | 8***7 | Передача высокая/низкая вала вилки коробки переключения скоростей | |
| 65 | 8***2 | Вилка-передача высокая и низкая | |
| 66 | 8***5 | Палец | |
| 67 | X***6 | О-образное кольцо | |
| 68 | 1***5 | Резиновое уплотнительное кольцо круглого сечения | |
| 69 | 8***3 | Поршень-цилиндра | |
| 70 | M***2 | Гайка | |
| 71 | X***4 | О-образное кольцо | |
| 72 | 8***5 | Цилиндр | |
| 73 | 3***A | Датчик одометра в сборе | |
| 74 | X***0 | О-образное кольцо | |
| 75 | 8***3 | Задняя крышка вторичного вала | |
| 76 | 8***4 | Уплотнительное кольцо задней крышки | |
| 77 | M***5 | Болт | |
| 78 | D***9 | Шестигранный фланцевый болт | |
| 79 | M***4 | Шестигранный фланцевый болт |
