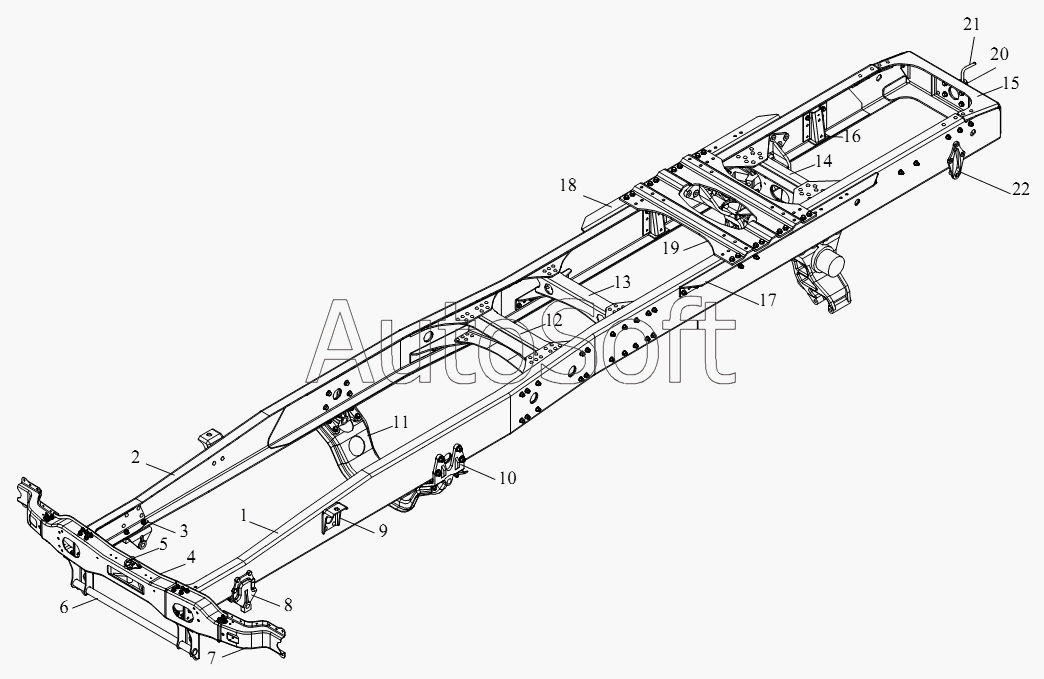

Каталог запасных частей к технике: FAW CA-4250 (P66K2T1A1EX) (2008). Рама
1
2
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2800010-73B | 2***B | Рама и опора в сборе | |
| 2800180-71a | 2***a | Передняя усиленная балка | |
| 2801021-73B | 2***B | Левая продольная балка | |
| 2801022-75B | 2***B | Правая продольная балка | |
| 2801031-73B | 2***B | Внутренняя усиленная планка левой продольной балки | |
| 2801032-75B | 2***B | Внутренняя усиленная планка правой продольной балки | |
| 2801040-73A | 2***A | Усиленная планка правой продольной балки в сборе | |
| 2801093-50A | 2***A | Усиленная планка-задняя поперечная балка передней рессоры | |
| 2801113-71A | 2***A | Левая верхняя соединительная планка - третья поперечная балка | |
| 2801114-71A | 2***A | Правая верхняя соединительная планка - третья поперечная балка | |
| 2801117-71A | 2***A | Левая нижняя соединительная планка - третья поперечная балка | |
| 2801118-71A | 2***A | Правая нижняя соединительная планка - третья поперечная балка | |
| 2801153-73A | 2***A | Левая верхняя соединительная планка средней поперечной балки | |
| 2801154-73A | 2***A | Левая нижняя соединительная планка средней поперечной балки | |
| 2801157-73A | 2***A | Правая верхняя соединительная планка средней поперечной балки | |
| 2801158-73A | 2***A | Правая нижняя соединительная планка средней поперечной балки | |
| 2801177-242 | 2***2 | Опора нижней пластины балки | |
| 2801183-50A | 2***A | Усиленная планка-задняя поперечная балка | |
| 2801205-56B | 2***B | Левая соединительная планка задней поперечной балки | |
| 2801210-56B | 2***B | Правая соединительная планка задней поперечной балки | |
| 2806018-50A | 2***A | Запорная планка-палец | |
| 2806019-50a | 2***a | Ограничительная скоба - палец | |
| 2912516-240 | 2***0 | Болт-для крепления задней стойки задней рессоры | |
| 2918511-253 | 2***3 | Стопорный болт | |
| 2918521-242 | 2***2 | Гайка | |
| 7 2801075-50a | 7***a | Конец - передняя поперечная балка | |
| CQ1501240T | C***T | Шестигранный направляющий болт | |
| cq2180825 | c***5 | Внутренний цилиндрический винт | |
| CQ32612 | C***2 | Гайка | |
| cq32612 | c***2 | Фланцевая замочная гайка | |
| CQ32612 | C***2 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32616 | C***6 | Гайка | |
| CQ32616 | C***6 | Гайка | |
| CQ32714 | C***4 | Фланцевая замочная гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| Q1841230T | Q***T | Болт | |
| q1841230t | q***t | Шестигранный фланцевый болт | |
| Q1841235T | Q***T | Болт | |
| q1841245t | q***t | Шестигранный фланцевый болт | |
| Q1841445T | Q***T | Болт | |
| Q1841445T | Q***T | Болт | |
| Q1841445T | Q***T | Болт | |
| Q1841445T | Q***T | Болт | |
| Q1841445T | Q***T | Болт | |
| Q1841445T | Q***T | Болт | |
| Q1841645T | Q***T | Шестигранный фланцевый болт | |
| Q1841650T | Q***T | Болт | |
| Q1851445T | Q***T | Шестигранный фланцевый болт | |
| Q1851445T | Q***T | Шестигранный фланцевый болт | |
| q40308 | q***8 | Пружинная шайба | |
| Q4501234 | Q***4 | Заклепка с полукруглой головкой | |
| Q4501234 | Q***4 | Заклепка с полукруглой головкой | |
| Q4501234 | Q***4 | Заклепка с полукруглой головкой | |
| Q4501434 | Q***4 | Полукруглая заклепка | |
| Q4501440 | Q***0 | Заклепка с полукруглой головкой | |
| Q4501448 | Q***8 | Заклепка с полукруглой головкой | |
| 1 | 2***B | Внутренняя усиленная планка левой продольной балки в сборе | |
| 2 | 2***B | Внутренняя усиленная планка правой продольной балки в сборе | |
| 3 | 2***A | Усиленная планка левой продольной балки | |
| 4 | 2***A | Передняя поперечная балка и устройство буксировки в сборе | |
| 5 | 2***A | Палец в сборе | |
| 6 | 2***a | Передняя усиленная балка в сборе | |
| 7 | 2***A | Конец передней поперечной балки в сборе | |
| 8 | 2***A | Передняя опора - передняя рессора | |
| 9 | 2***A | Верхняя стойка-передняя амортизатор | |
| 10 | 2***A | Задняя опора в сборе - передняя рессора | |
| 11 | 2***A | Задняя поперечная балка-передняя рессора | |
| 12 | 2***A | Третья поперечная балка в сборе | |
| 13 | 2***A | Средняя поперечная балка | |
| 14 | 2***2 | Балка балансирной подвески в сборе | |
| 15 | 2***A | Задняя поперечная балка | |
| 16 | 2***2 | Левая опора в сборе - подушка балансировочной подвески | |
| 17 | 2***B | Соединительная планка нижнего левого седла | |
| 18 | 2***B | Соединительная планка нижнего правого седла | |
| 19 | 2***A | Нижник седла | |
| 20 | 2***6 | Сцепное устройство | |
| 21 | 2***6 | Палец и крепежная цепь | |
| 22 | 2***A | Опора - рычаг стабилизирующего стержня задней поперечной балка |
