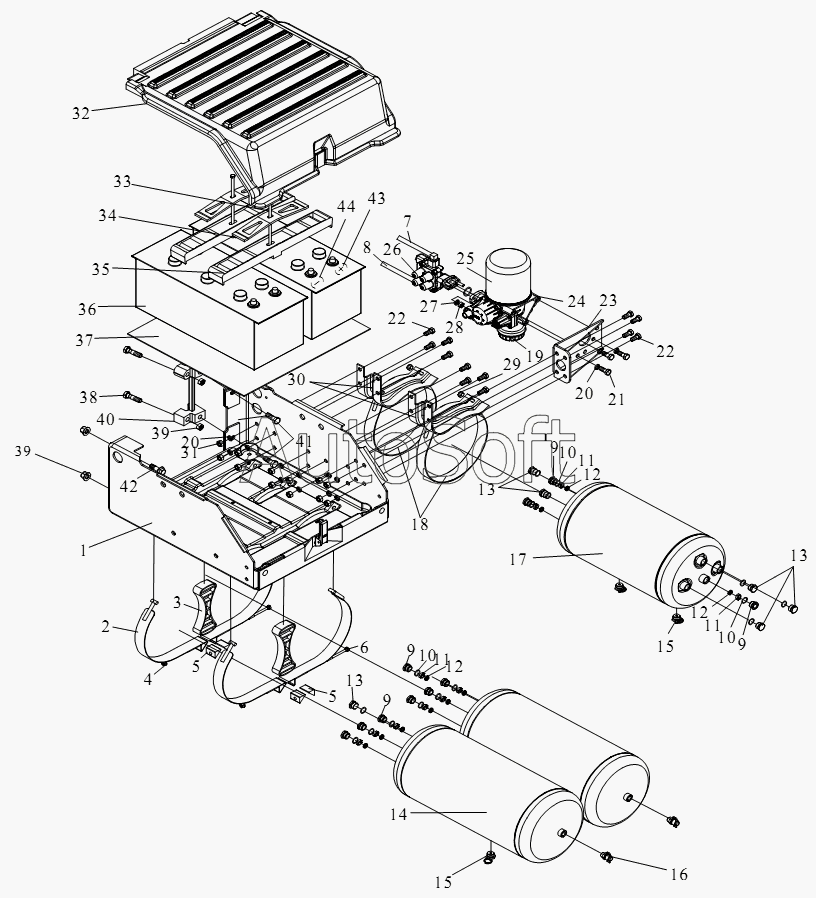

Каталог запасных частей к технике: FAW CA-4250 (P66K2T1A1EX) (2008). Модуль снабжения энергии пневтормоза и аккумулятора
1
2
3
4
5
5
6
7
8
9
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
15
15
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***A | Баллон и стойка аккумулятора в сборе | |
| 2 | 3***A | Бандажная лента в сборе - ресиверы переднего и заднего тормозов | |
| 3 | 3***A | Промежуточная прокладка - ресивер | |
| 4 | C***8 | Шайба | |
| 5 | 3***A | Клин - бандажная лента в сборе | |
| 6 | C***0 | Шестигранный направляющий болт | |
| 7 | 3***A | Воздухопроводный рукав в сборе - отверстие 22 секции обработки воздуха | |
| 8 | 3***A | Воздухопроводный рукав в сборе - отверстие 21 секции обработки воздуха | |
| 9 | 3***A | Гайка | |
| 10 | 3***A | Уплотнительное кольцо | |
| 11 | 3***A | Фиксирующее кольцо | |
| 12 | 3***A | Фасонное уплотнительное кольцо | |
| 13 | 3***A | Заглушка | |
| 14 | 3***A | Ресивер в сборе | |
| 15 | 3***0 | Клапан слива воды | |
| 16 | 3***0 | Проверочный штуцер | |
| 17 | 3***A | Двухполостной ресивер в сборе | |
| 18 | 3***0 | Петля парковочного воздушного резервуара | |
| 19 | 3***3 | Глушитель в сборе | |
| 20 | Q***2 | Пружинная шайба | |
| 21 | Q***0 | Шестигранный нитевидный болт | |
| 22 | C***5 | Болт | |
| 23 | 3***A | Стойка - секция для обработки воздуха | |
| 24 | 3***A | Основание воздушного осушительного баллона в сборе | |
| 25 | 3***A | Воздушный сушильный резервуар в сборе | |
| 26 | 3***A | Четырехконтурный защитный клапан | |
| 27 | Q***8 | Пружинная шайба | |
| 28 | C***8 | Гайка | |
| 29 | C***0 | Шестигранная гайка | |
| 30 | 3***3 | Стойка - ресивер | |
| 31 | C***2 | Гайка | |
| 32 | 3***A | Перекрышка - баллон и стойка аккумулятора | |
| 33 | 3***2 | Крепежный болт аккумулятора | |
| 34 | 3***0 | Верхняя скоба аккумулятора | |
| 35 | 3***2 | Нижняя скоба аккумулятора | |
| 36 | 3***2 | Аккумулятор (180 Ач) | |
| 37 | 3***0 | Резиновый амортизатор аккумулятора | |
| 38 | Q***0 | Шестигранный фланцевый болт | |
| 39 | C***4 | Гайка | |
| 40 | 3***A | Сухарик - для крепления модуля ресивера | |
| 41 | Q***5 | Шестигранный фланцевый болт | |
| 42 | Q***5 | Шестигранный фланцевый болт | |
| 43 | 3***2 | Защитный кожух-аккумулятор (+) | |
| 44 | 3***2 | Защитный кожух-аккумулятор (-) |
