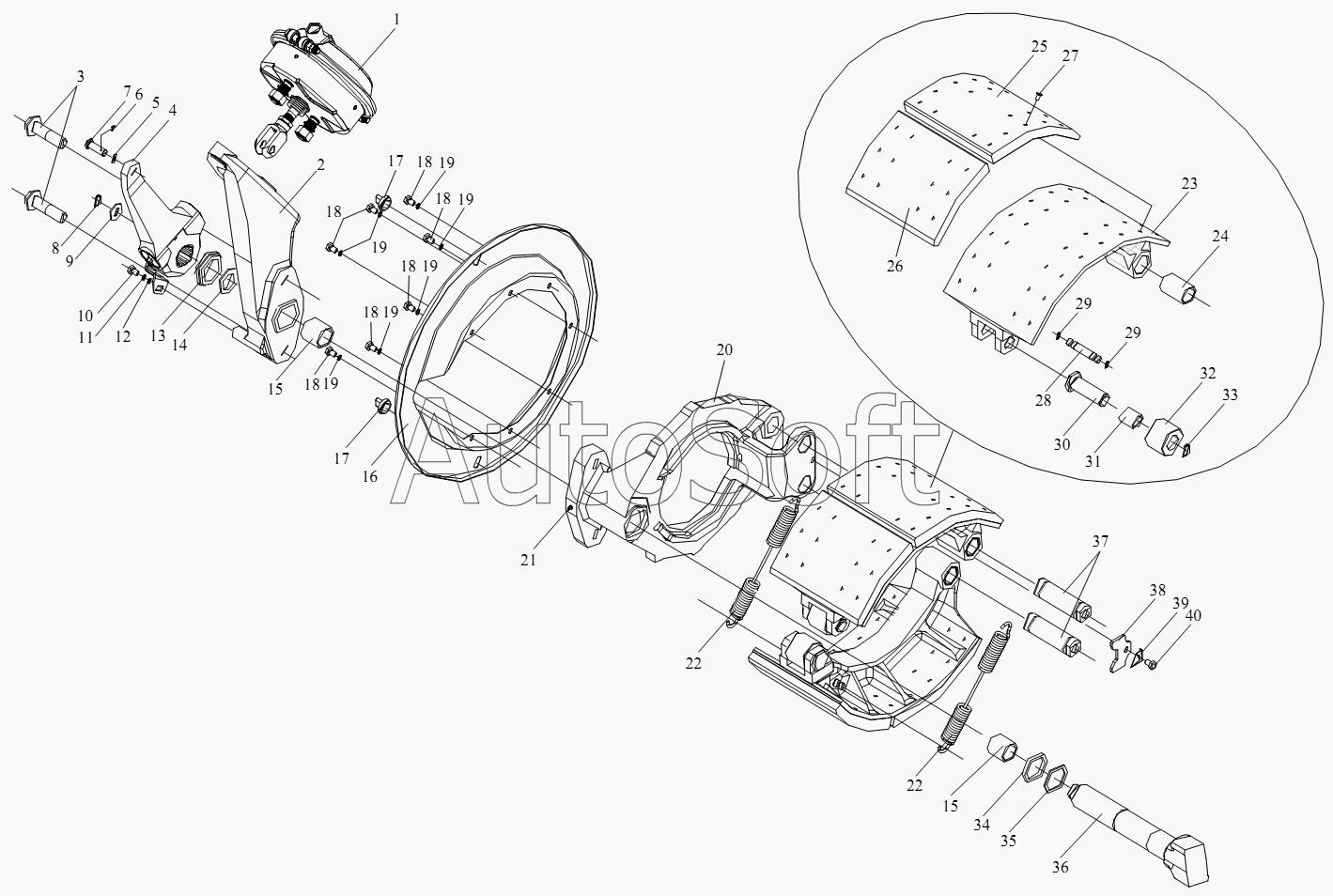

Каталог запасных частей к технике: FAW CA-4250 (P66K22T1A1EX) (2008). Тормоз переднего колеса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
18
18
18
18
18
19
19
19
19
19
19
20
21
22
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501015-A3S | 3***S | Тормоз левого переднего колеса в сборе | |
| 3501020-A3S | 3***S | Тормоз переднего правого колеса в сборе | |
| 3501022-A3S | 3***S | Стойка переднего правого тормоза | |
| 3501032-A3S | 3***S | Передний правый диск защиты от пыли | |
| 3501128-A3S | 3***S | Передняя правая стойка кулачка | |
| 3501152-A3S | 3***S | Передний правый тормозной кулачок | |
| 3501210-A3S | 3***S | Регулировочный рычаг переднего правого тормоза в сборе | |
| 1 | 3***3 | Тормозная камера с быстрым разъемом в сборе | |
| 2 | 3***S | Передняя левая стойка кулачка | |
| 3 | 3***S | Регулировочный рычаг переднего левого тормоза в сборе | |
| 4 | 3***S | Стопорный болт - стойка переднего кулачка | |
| 5 | Q***4 | Шайба | |
| 6 | Q***0 | Штифт | |
| 7 | Q***5 | Палец со плоской головкой | |
| 8 | Q***5 | Стопорное кольцо вала | |
| 9 | 3***E | Регулировочная прокладка тормозного кулачка | |
| 10 | C***6 | Болт | |
| 11 | Q***8 | Пружинная шайба | |
| 12 | Q***8 | Шайба | |
| 13 | 3***S | Промежуточное тело стойки кулачка | |
| 14 | 3***S | Фетровая шайба - кулачковый вал тормоза | |
| 15 | 3***S | Втулка - тормозной кулачок | |
| 16 | 3***S | Передний левый диск защиты от пыли | |
| 17 | 3***2 | Заглушка - отверстие проверки диска защиты от пыли | |
| 18 | C***6 | Болт | |
| 19 | Q***8 | Пружинная шайба | |
| 20 | 3***S | Стойка переднего левого тормоза | |
| 21 | C***1 | Масленка | |
| 22 | 3***Е | Возвратная пружина | |
| 23 | 3***S | Передняя тормозная колодка | |
| 24 | 3***S | Втулка - передняя пластинка колодки тормоза | |
| 25 | 3***S | Фрикцион | |
| 26 | 3***S | Фрикцион | |
| 27 | 3***Е | Заклепка для фрикциона тормозной колодки | |
| 28 | 3***Е | Палец возвратной пружины | |
| 29 | Q***2 | Упругое стопорное кольцо для оси | |
| 30 | 3***Е | Вал бегунка | |
| 31 | 3***Е | Втулка - бегунок | |
| 32 | 3***Е | Бегунок | |
| 33 | Q***2 | Упругое стопорное кольцо для оси | |
| 34 | 3***S | Сальник - тормозной кулачок | |
| 35 | 3***S | Шайба - тормозной кулачковый вал | |
| 36 | 3***S | Передний левый тормозной кулачок | |
| 37 | 3***S | Палец колодки | |
| 38 | 3***S | Щит - палец колодки | |
| 39 | 3***S | Замковая пластина - щит пальца колодки | |
| 40 | C***6 | Шестигранный загибочный болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
