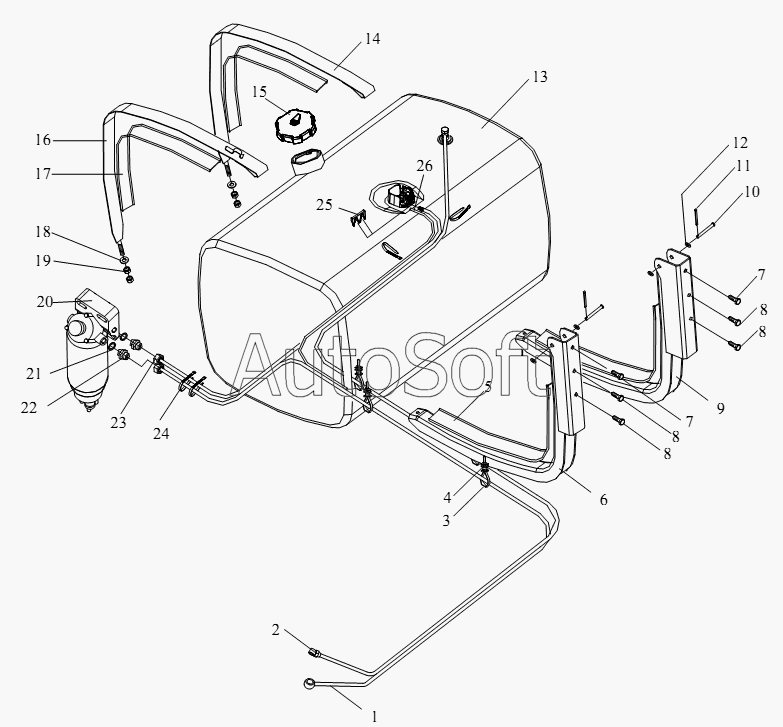

Каталог запасных частей к технике: FAW CA-4250 (P66K22T1A1EX) (2008). Топливный бак и топливная магистраль
1
2
3
4
5
6
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***А | Впускной топливопровод в сборе от фильтра грубой очистки до насоса | |
| 2 | 1***А | Обратный топливопровод в сборе | |
| 3 | 3***0 | Пластиковая лента | |
| 4 | 3***0 | Держатель зажима для ленты | |
| 5 | 1***А | Прокладка - кронштейн топливного бака | |
| 6 | 1***А | Передний кронштейн в сборе - топливный бак | |
| 7 | 1***3 | Болт-для крепления кронштейна топливного бака | |
| 8 | 2***1 | Болт полуоси | |
| 9 | 1***А | Задний кронштейн в сборе - топливный бак | |
| 10 | Q***5 | Штифт | |
| 11 | Q***0 | Штифт | |
| 12 | Q***4 | Шайба | |
| 13 | 1***А | Топливный бак в сборе | |
| 14 | 1***А | Зажимный ремень в сборе - топливный бак | |
| 15 | 1***А | Крышка топливного бака в сборе | |
| 16 | 1***А | Передняя бандажная лента в сборе - топливный бак | |
| 17 | 1***А | Прокладка - зажимный ремень | |
| 18 | Q***2 | Пружинная шайба | |
| 19 | C***2 | Гайка | |
| 20 | 1***А | Топливный фильтр грубой очистки в сборе | |
| 21 | C***5 | Уплотнительное кольцо | |
| 22 | 1***5 | Переходное соединение-к топливному фильтру | |
| 23 | 1***А | Впускной топливопровод в сборе от топливного бака до топливного фильтра грубой очистки | |
| 24 | 3***0 | Пластмассовый хомут | |
| 25 | 1***5 | Ограничитель | |
| 26 | 1***А | Впускной и выпускной трубопроводы |
