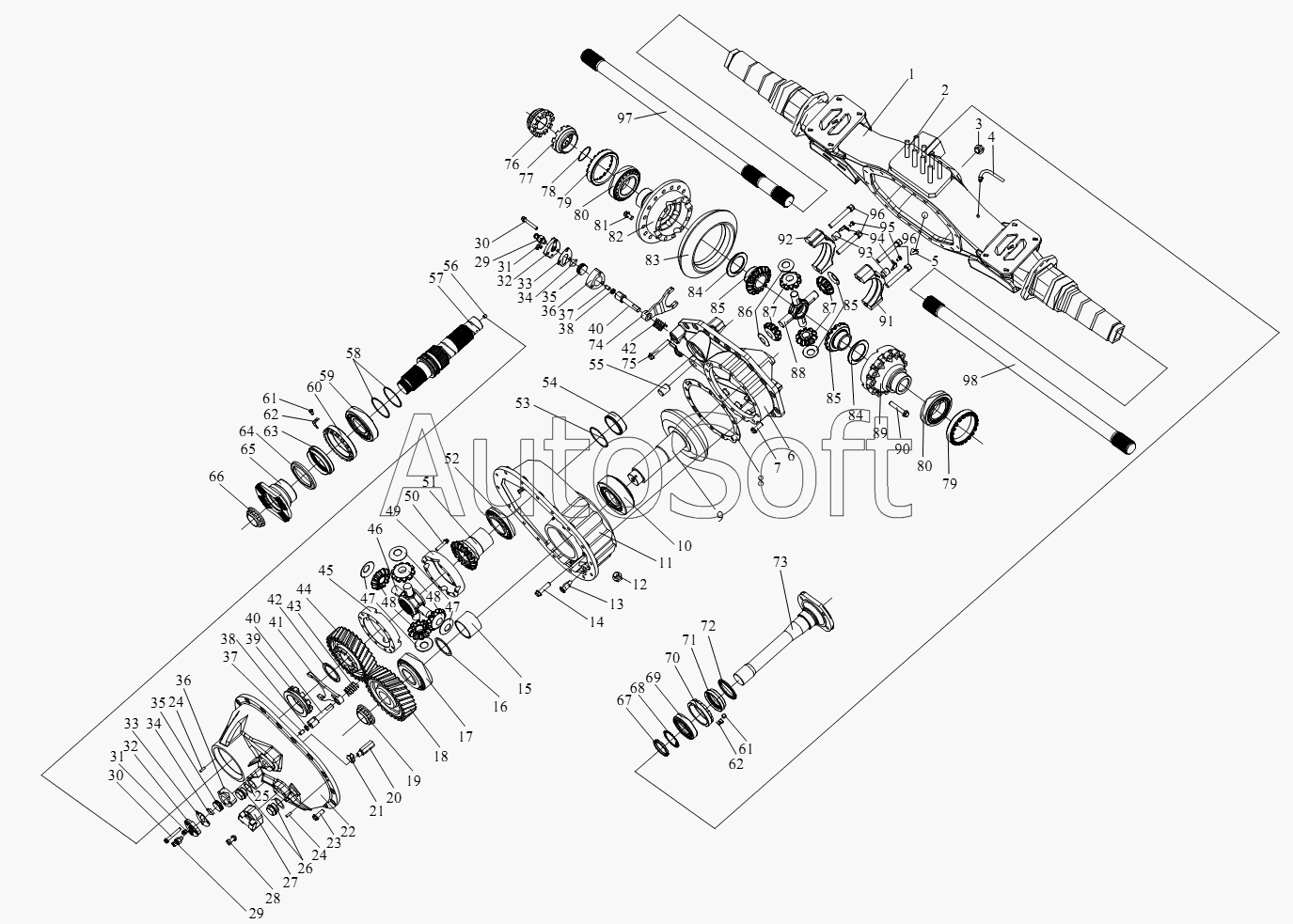

Каталог запасных частей к технике: FAW CA-4250 (P66K22T1A1EX) (2008). Картер среднего моста и главный редуктор
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
40
40
41
42
42
43
44
45
46
47
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
79
80
80
81
82
83
84
84
85
85
85
86
87
87
88
89
90
91
92
93
94
95
96
96
97
98
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2500010-А2Е | 2***Е | Средний мост в сборе | |
| 1 | 2***Е | Картер среднего моста в сборе | |
| 2 | 2***3 | Шпилька - для соединения стойки и основания верхнего реактивного рычага | |
| 3 | C***0 | Шестигранная коническая пробка | |
| 4 | Т***5 | Вентиляционная пробка | |
| 5 | Т***4 | Коническая магнитная заглушка с внутренним шестигранником | |
| 6 | 2***Е | Корпус дифференциала - средний мост | |
| 7 | 2***Н | Болт - крепление редуктора | |
| 8 | 2***Е | Регулирующая прокладка | |
| 8 | 2***Е | Регулирующая прокладка | |
| 8 | 2***Е | Регулирующая прокладка | |
| 9 | 2***Е | Ведущая коническая шестерня | |
| 10 | 3***5 | Конический подшипник качания | |
| 11 | 2***Е | Корпус - цилиндрическая шестерня | |
| 12 | C***6 | Заглушка с шестигранной головкой | |
| 13 | 2***Е | Фильтрующая сетка - маслонасос в сборе | |
| 14 | 2***Е | Болт - крепление корпуса цилиндрической шестерни и корпуса дифференциала | |
| 15 | 2***Е | перегородки - цоколь подшипника ведущей конической шестерни | |
| 16 | 2***Е | Регулирующая шайба - цоколь подшипника ведущей конической шестерни | |
| 17 | 3***4 | Конический подшипник качания | |
| 18 | 2***Е | Ведомая цилиндрическая шестерня | |
| 19 | 2***Е | Гайка - фланец ведущей конической шестерни | |
| 20 | 2***Т | Клапан | |
| 21 | 2***Т | Пластина - клапан | |
| 22 | 2***E | 2502131 - A0E | |
| 23 | 2***Н | Болт - крепление редуктора | |
| 24 | C***6 | Цилиндрический штифт | |
| 25 | C***5 | Прокладное уплотнительное кольцо | |
| 26 | 2***Т | Пробка | |
| 27 | 2***T | Масляный насос в сборе | |
| 28 | 8***Е | Комбинированный болт | |
| 29 | 3***Е | Переключатель блокировки межколесного дифференциала | |
| 30 | 2***Е | Болт - крепление крышки цилиндра блокировки межколесного дифференциала | |
| 31 | C***5 | Шарнир | |
| 32 | 2***Е | Головка - цилиндр | |
| 33 | 2***Е | Прокладная уплотнительная прокладка - головка цилиндров | |
| 34 | 2***Е | О-образное кольцо | |
| 35 | 2***Е | Поршень - блокировка межколесного дифференциала | |
| 36 | 2***Е | Цилиндр - блокировка межколесного дифференциала | |
| 37 | Q***8 | Плоский крепежный винт М16х16 | |
| 38 | C***2 | Шестигранная тонкая гайка | |
| 39 | 2***Е | Подвижная зубчатая втулка - блокировка межосевого дифференциала | |
| 40 | 2***Е | Вал вилки переключения - межколесного дифференциала | |
| 41 | 2***Е | переключения - блокировка межосевого дифференциала | |
| 42 | 2***Е | Прокладка - ведущая цилиндрическая шестерня | |
| 43 | 2***Е | Возвратная пружина - блокировка межколесного дифференциала | |
| 44 | 2***Е | Ведущая цилиндрическая зубчатка | |
| 45 | 2***Е | Передний корпус - межосевой | |
| 46 | 2***E | Перекрестная ось - межосевой дифференциал | |
| 47 | 2***Е | Прокладка - планетная шестерня межколесного дифференциала | |
| 48 | 2***Е | Планетарная шестерня - межосевой дифференциал | |
| 49 | 2***Е | Задний корпус - межосевой дифференциал | |
| 50 | 2***Е | Болт - крепление корпуса межосевого дифференциала | |
| 51 | 2***Е | Задняя коническая шестерня - межосевой дифференциал | |
| 52 | 3***6 | Конический подшипник качания | |
| 53 | 2***Е | О - образное кольцо - уплотнительная втулка | |
| 54 | 2***E | Уплотнительная шайба - картер цилиндрической шестерни и картер редуктора | |
| 55 | 2***Е | Цилиндрический штифт - корпус цилиндрической шестерни | |
| 56 | 2***Т | Пробка - маслоканал валика ведущей цилиндрической шестерни | |
| 57 | 2***Е | Валик ведущей цилиндрической шестерни | |
| 58 | 2***Е | Уплотнительное кольцо - вал ведущей цилиндрической шестерни | |
| 59 | 3***4 | Конический подшипник качания | |
| 60 | 2***Е | Регулировочное кольцо - передний подшипник вала ведущей цилиндрической шестерни | |
| 61 | C***S | Шестигранный загибочный болт | |
| 62 | 2***Е | Ограничительная скоба - регулировочное кольцо | |
| 63 | 2***Е | Сальник в сборе - передний подшипник вала ведущей цилиндрической шестерни | |
| 64 | 2***Е | Пылезащитный чехол - сальник ведущей конической шестерни | |
| 65 | 2***Е | ведущей цилиндрической шестерни | |
| 66 | 2***Е | Гайка - фланец ведущей конической шестерни | |
| 67 | C***0 | Круглая гайка | |
| 68 | Q***0 | Упорная шайба для круглой гайки | |
| 69 | 6***2 | Шариковый подшипник с глубоким желобом | |
| 70 | 2***Е | Регулировочное кольцо - подшипник проходного вала | |
| 71 | 2***Е | Сальник в сборе - проходной вал | |
| 72 | 2***Е | Пылезащитный кожух - сальник проходного вала | |
| 73 | 2***Е | Проходной вал | |
| 74 | 2***Е | Вилка переключения - блокировка межколесного дифференциала | |
| 75 | 2***Е | Болт - крепление редуктора | |
| 76 | 2***Е | Подвижная зубчатая втулка - блокировка межколесного дифференциала | |
| 77 | 2***Е | Стационарная зубчатая втулка - блокировка межколесного дифференциала | |
| 78 | 2***Е | Проволочное упорное кольцо - стационарная зубчатая втулка блокировки дифференциала | |
| 79 | 2***Е | Регулировочное кольцо - подшипник дифференциала | |
| 80 | 3***6 | Конический подшипник качания | |
| 81 | 2***Е | Болт - крепление левого корпуса дифференциала и ведомой конической шестерни | |
| 82 | 2***Е | Левый корпус - дифференциал | |
| 83 | 2***Е | Ведомая коническая шестерня | |
| 84 | 2***Е | Шайба - шестерня полуоси | |
| 85 | 2***E | Шестерня полуоси | |
| 86 | 2***1 | Прокладка - планетная шестерня | |
| 87 | 2***Е | Планетарная шестерня | |
| 88 | 2***E | Перекрестная ось | |
| 89 | 2***Е | Правый корпус - дифференциал | |
| 90 | 2***Е | Болт - крепление корпуса дифференциала | |
| 91 | 2***Е | Головка - подшипник дифференциала | |
| 92 | 2***Е | Головка - подшипник дифференциала | |
| 93 | 2***Е | Опорный штифт - корпус редуктора и корпус моста | |
| 94 | 2***Е | Стопорная пластина - регулировочное кольцо | |
| 95 | C***S | Шестигранный загибочный болт | |
| 96 | 2***Е | Болт - крепление крышки подшипника дифференциала | |
| 97 | 2***Е | Левая полуось | |
| 98 | 2***Е | Правая полуось |
