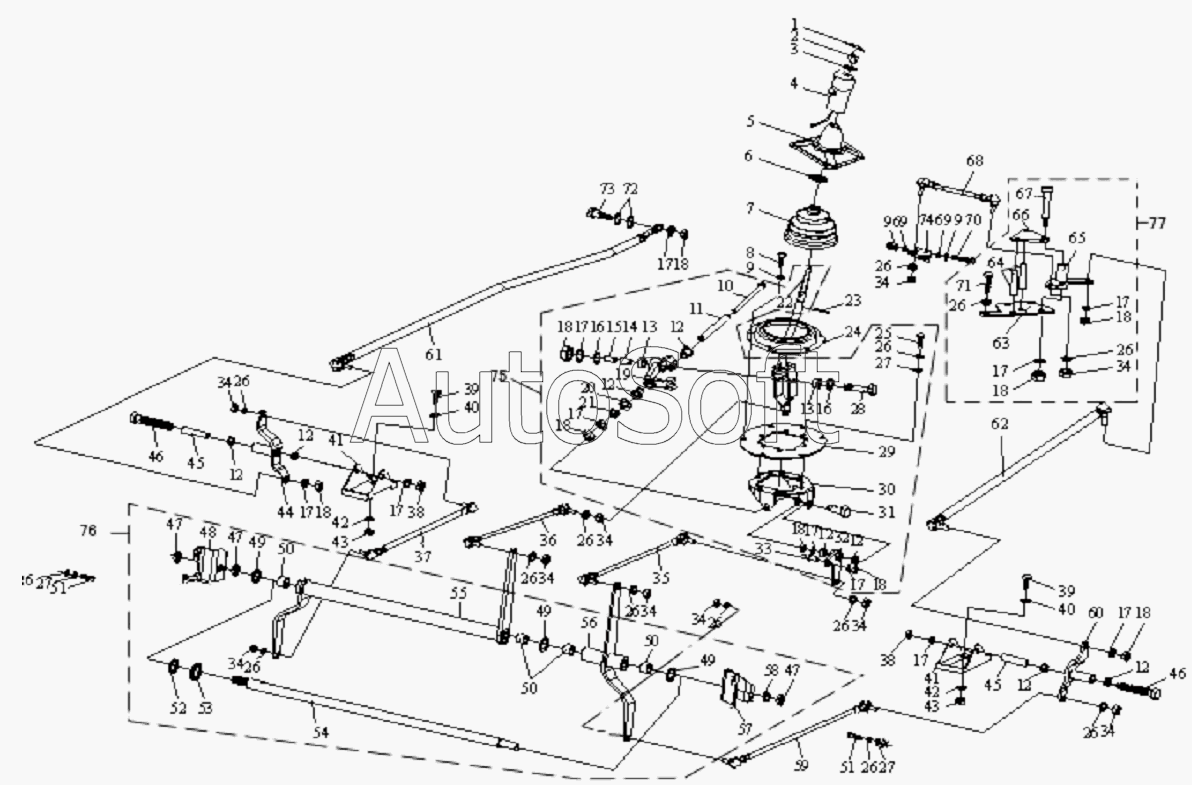

Каталог запасных частей к технике: FAW CA-3312 (P2K2B2T4A2Z) (2011). Управляющий механизм переключения передач
50
50
50
50
59
57
51
51
58
56
55
54
53
52
61
49
49
49
48
47
47
47
76
46
46
45
45
44
43
43
42
42
66
74
73
72
71
70
69
69
68
71
67
41
65
64
63
34
34
34
34
34
34
34
34
34
34
26
26
26
26
26
26
26
26
26
26
26
26
26
18
18
18
18
18
18
18
18
18
17
17
17
17
17
17
17
17
17
17
17
77
62
10
10
20
19
18
17
16
16
16
15
14
13
13
12
12
12
12
12
12
12
11
11
21
75
9
9
9
8
7
6
5
4
3
2
33
40
40
39
39
38
38
37
36
35
24
23
34
1
32
31
30
29
28
27
27
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Наклейка ступеней | |
| 2 | Q***2 | Декоративная ручка для 9-ти ступенчатой коробки передач | |
| 3 | 1***8 | Защитная прокладка - рычаг переключения передач | |
| 4 | 1***8 | Рычаг переключения передач в сборе | |
| 5 | 1***5 | Рукоятка переключения передач | |
| 6 | 1***8 | Цоколь зажима верхнего пылезащитного чехла | |
| 7 | 1***Н | Пылезащитный чехол | |
| 8 | C***5 | Болт | |
| 9 | Q***8 | Пружинная шайба | |
| 10 | C***0 | Управляющий рычаг переключения передач | |
| 11 | 1***L | Держатель втулки вилки | |
| 12 | 1***1 | Втулка | |
| 13 | 1***L | Втулка вала переключения | |
| 14 | 1***L | Гильза | |
| 15 | 1***L | Опорная втулка вала переключения | |
| 16 | 1***L | Подкладка вала переключения | |
| 17 | Q***2 | Пружинная шайба | |
| 17 | Q***2 | Пружинная шайба | |
| 18 | C***2 | Гайка | |
| 18 | C***2 | Гайка | |
| 19 | 1***L | Вилка | |
| 20 | Q***8 | Шайба | |
| 21 | 1***L | Шайба | |
| 22 | 1***7 | Управляющий рычаг переключения передач | |
| 23 | Q***5 | Штифт | |
| 24 | 1***7 | Противопыльное седло кожуха | |
| 25 | C***5 | Болт | |
| 26 | Q***0 | Пружинная шайба | |
| 26 | Q***0 | Пружинная шайба | |
| 27 | Q***0 | Шайба | |
| 28 | C***5 | Болт | |
| 29 | 1***7 | Пластина переходная | |
| 30 | 1***L | Опора управляющего рычага | |
| 31 | 1***L | Штифт | |
| 32 | 1***L | Уголок | |
| 33 | 1***L | Штифт | |
| 34 | C***0 | Гайка | |
| 34 | C***0 | Гайка | |
| 35 | 1***7 | Тяга передачи в сборе | |
| 36 | 1***7 | Тяга передачи в сборе | |
| 37 | 1***7 | Тяга передачи в сборе | |
| 38 | C***2 | Гайка | |
| 39 | C***5 | Болт | |
| 40 | Q***2 | Пружинная шайба | |
| 41 | 1***0 | Промежуточная опора | |
| 42 | Q***2 | Пружинная шайба | |
| 43 | C***2 | Гайка | |
| 44 | 1***4 | Средний рычаг переключения передач | |
| 45 | 1***Н | Средний патрубок - средняя стойка | |
| 46 | C***0 | Болт | |
| 47 | C***0 | Гайка | |
| 48 | 1***Н | Передняя правая стойка | |
| 49 | 1***Н | Шайба | |
| 50 | 1***Н | Втулка | |
| 51 | C***0 | Болт | |
| 52 | Q***8 | Пружинная шайба | |
| 53 | 1***Н | Шайба | |
| 54 | 1***Н | Передний опорный вал в сборе | |
| 55 | 1***P | Передний рычаг переключения передач | |
| 56 | 1***P | Передний рычаг выбора передач в сборе | |
| 57 | 1***Н | Передняя левая стойка | |
| 58 | Q***0 | Пружинная шайба | |
| 59 | 1***7 | Тяга передачи в сборе | |
| 60 | 1***4 | Средний рычаг выбора передач в сборе | |
| 61 | 1***3 | Агрегат третьей тяги для переключения передач и соединения - правая | |
| 62 | 1***3 | Агрегат третьей тяги для переключения передач и соединения - левая | |
| 63 | 1***2 | Нижняя присоединительная плита | |
| 64 | 1***2 | Патрубок | |
| 65 | 1***2 | Задний угловой рычаг в сборе | |
| 66 | 1***2 | Верхняя присоединительная плита | |
| 67 | 1***2 | Чека - задний угловой рычаг | |
| 68 | 1***2 | 4 - ая штанга выбора передач в сборе | |
| 69 | Q***8 | Пружинная шайба | |
| 70 | C***0 | Болт | |
| 71 | C***0 | Болт | |
| 71 | C***0 | Болт | |
| 72 | 1***Н | Прокладка | |
| 73 | 1***Н | Присоединительный палец | |
| 74 | 1***С | Рычаг выбора передач | |
| 75 | 1***8 | 1703010 - 368 | |
| 76 | 1***7 | Передняя опора вала в сборе с кронштейном | |
| 77 | 1***В | 1703190В152/В |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
