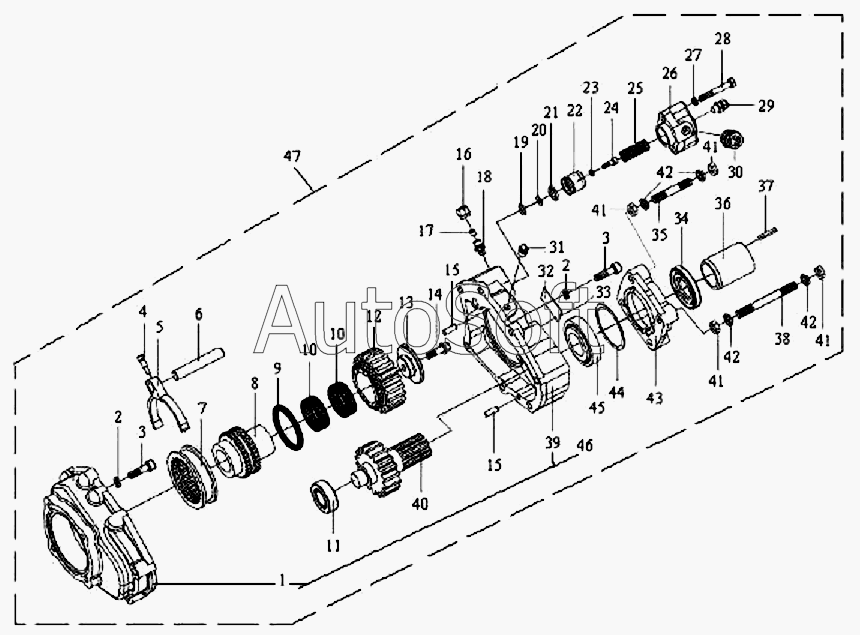

Каталог запасных частей к технике: FAW CA-3312 (P2K2B2T4A2Z) (2011). Сброс мощности QH50 (шлицевой заставленный тип)
34
23
24
25
26
27
28
29
30
31
32
33
22
35
36
37
38
40
41
41
41
41
42
42
42
43
44
45
15
15
10
10
46
1
39
2
2
3
3
4
5
6
7
8
9
47
11
12
13
14
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | Крышка | |
| 2 | Q***0 | Пружинная шайба | |
| 3 | Q***5 | Болт | |
| 4 | Q***2 | Фиксирующий винт вилки | |
| 5 | Q***1 | Вилка коробки отбора мощности | |
| 6 | Q***5 | Ось вилки | |
| 7 | Q***2 | Втулка сцепления | |
| 8 | Q***5 | Пустотелый вал | |
| 9 | Q***0 | Пружина | |
| 10 | К***7 | Игольчатый подшипник | |
| 11 | 3***5 | Подшипник | |
| 12 | Q***6 | Входная шестерня | |
| 13 | Q***4 | Стопорное кольцо входной шестерни | |
| 14 | Q***0 | Болт | |
| 15 | Q***4 | Фиксирующий палец | |
| 16 | Q***6 | Гайка | |
| 17 | Q***6 | Цанга | |
| 18 | Q***6 | Штуцер | |
| 19 | G***1 | О-образное уплотнительное кольцо | |
| 20 | Q***9 | Прокладка | |
| 21 | G***1 | О-образное уплотнительное кольцо | |
| 22 | Q***0 | Поршень | |
| 23 | Q***6 | Пружинная шайба | |
| 24 | Q***0 | Болт | |
| 25 | Q***1 | Возвратная пружина | |
| 26 | Q***6 | Блок цилиндров | |
| 27 | Q***8 | Пружинная шайба | |
| 28 | Q***0 | Болт | |
| 29 | Q***1 | Вентиляционная пробка | |
| 30 | 7***S | Выключатель отбора мощности | |
| 31 | 1***6 | Вентиляционная пробка | |
| 32 | Q***9 | Наклейка | |
| 33 | Q***6 | Заклепка для пластины | |
| 34 | H***6 | Сальник 40x65x12 | |
| 35 | Q***5 | Шпилька | |
| 36 | Q***9 | Соединение выходного вала | |
| 37 | G***3 | Простая плоская клавиша головкой | |
| 38 | Q***0 | Шпилька | |
| 39 | Q***2 | Корпус коробки отбора мощности | |
| 40 | Q***1 | Вал выходной шестерни | |
| 41 | Q***2 | Гайка | |
| 42 | Q***2 | Пружинная шайба | |
| 43 | Q***4 | Крышка подшипника | |
| 44 | Q***3 | Регулировочная прокладка | |
| 45 | 3***8 | Подшипник | |
| 46 | Q***3 | Кожух | |
| 47 | Q***5 | Блок отбора мощности |
