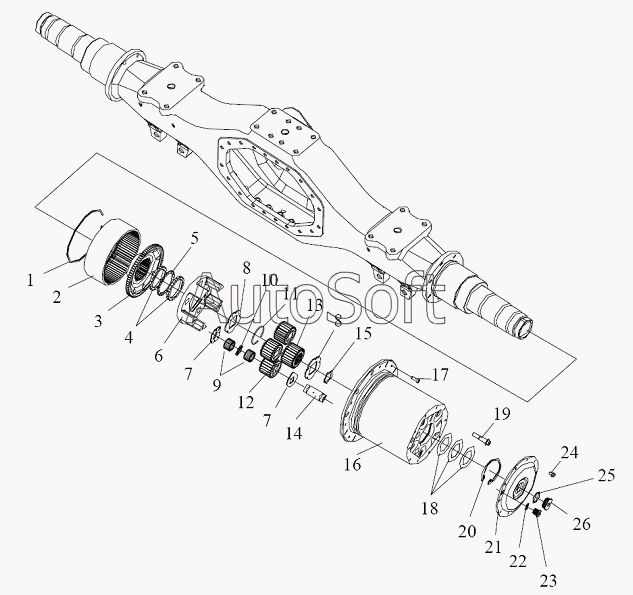

Каталог запасных частей к технике: FAW CA-3312 (P2K2B2T4A2Z) (2011). Колесный редуктор (мост с колесными редукторами R16T230W)
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2405077-А0Е | 2***Е | Регулирующая прокладка | |
| 2405078-А0Е | 2***Е | Регулирующая прокладка | |
| 1 | 2***E | Запорное кольцо - стойка зубчатого кольца | |
| 2 | 2***Е | Зубчатое кольцо | |
| 3 | 2***Е | Стойка - зубчатое кольцо | |
| 4 | 2***Е | Крепежная гайка - стойка зубчатого кольца | |
| 5 | 2***Е | Замковая пластинка | |
| 6 | 2***Е | Каретка сателлитов | |
| 7 | 2***Е | Стопорная шайба - планетная шестерня | |
| 8 | 2***Е | Стопорная шайба - солнечная шестерня | |
| 9 | 5***8 | Игольчатка | |
| 10 | 2***Е | Кольцо перегородки - игольчатка | |
| 11 | 2***Н | Проволочное упорное кольцо | |
| 12 | 2***Е | Планетная шестерня | |
| 13 | 2***Е | Солнечная шестерня | |
| 14 | 2***С | Вал планетной шестерни | |
| 15 | 2***Е | Пружинная шайба | |
| 16 | 2***Е | Корпус колесного редуктора | |
| 17 | C***0 | Шестигранный винт с цилиндровой головкой | |
| 18 | 2***Е | Регулирующая прокладка | |
| 19 | 2***Е | Болт - крепление каретки сателлитов | |
| 20 | Q***5 | Пружинная шайба для отверстия | |
| 21 | 2***Е | Торцовая крышка - колесный редуктор | |
| 22 | 2***Е | Уплотнительное кольцо прокладки - сливная пробка | |
| 23 | Т***4 | Сливная пробка | |
| 24 | 2***Е | Болт - крепление крышки колесного редуктора | |
| 25 | 2***Е | Прокладное уплотнительное кольцо - сливная пробка | |
| 26 | Т***5 | Сливная пробка |
