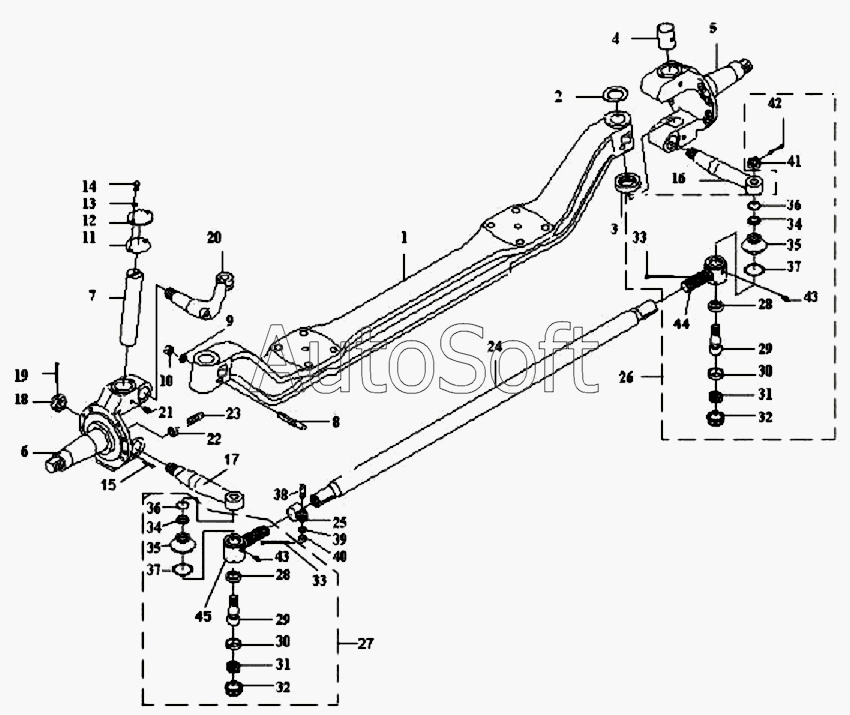

Каталог запасных частей к технике: FAW CA-3312 (P2K2B2T4A2Z) (2011). Передняя ось и рулевая поперечная штанга (2-ая ось)
34
45
27
43
43
42
41
37
36
35
28
28
33
33
32
31
30
29
28
44
26
29
29
30
30
31
31
32
32
33
34
34
35
35
36
36
37
37
41
42
43
38
39
40
13
2
3
4
5
6
7
8
8
11
12
1
14
15
16
17
18
19
20
21
22
23
9
10
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3001011-242 | 3***2 | Передняя ось | |
| 3001021В1Н | 3***Н | Левый рулевой шарнир | |
| 3001022В1Н | 3***Н | Правый шарнир | |
| 3001042-4Е | 3***Е | Шайба - рулевой шарнир передней оси | |
| 3001043-4Е | 3***Е | Шайба - рулевой шарнир передней оси | |
| 3001049-4Е | 3***Е | Шайба - рулевой шарнир передней оси | |
| 3003050-174 | 3***4 | Поперечная рулевая тяга в сборе | |
| 1 | 3***2 | Передняя ось в сборе | |
| 2 | 3***Е | Шайба - рулевой шарнир передней оси | |
| 3 | 3***1 | Натяжной конический подшипник качания | |
| 4 | 3***Е | Втулка - рулевой шарнир | |
| 5 | 3***Н | Правый рулевой шарнир и втулка в сборе | |
| 6 | 3***Н | Левый рулевой шарнир и втулка в сборе | |
| 7 | 3***Е | Шкворень - рулевой шарнир | |
| 8 | 3***Е | Клинообразная замок - задвижка - шкворень поворотной цапфы | |
| 9 | Q***4 | Пружинная шайба | |
| 10 | C***4 | Гайка | |
| 11 | 3***Е | Прокладная уплотнительная прокладка - накладка шкворня рулевого шарнира | |
| 12 | 3***Е | Накладка - отверстие шкворня рулевого шарнира | |
| 13 | Q***8 | Пружинная шайба | |
| 14 | C***4 | Болт | |
| 15 | Q***2 | Шпонка | |
| 16 | 3***4 | Правый рычаг поворотного кулака | |
| 17 | 3***4 | Левый рычаг поворотного кулака | |
| 18 | C***6 | Гайка | |
| 19 | Q***0 | Штифт | |
| 20 | 3***Н | Верхний рычаг | |
| 21 | C***1 | Масленка | |
| 22 | C***6 | Гайка | |
| 23 | 3***Е | Стопорная колонна - рулевой шарнир | |
| 24 | 3***4 | Поперечная рулевая тяга | |
| 25 | 3***Н | Кольцевой хомут - поворотный рычаг | |
| 26 | 3***Н | Правое соединение в сборе - рулевая поперечная штанга | |
| 27 | 3***Н | Левое соединение в сборе - рулевая | |
| 28 | 3***H | Верхняя шаровая чашка рулевой тяги | |
| 28 | 3***Н | Верхняя шаровая манжета - соединение рулевой штанги | |
| 29 | 3***H | Шаровой палец | |
| 29 | 3***Н | Шаровой палец | |
| 30 | 3***H | Нижняя шаровая чашка рулевой тяги | |
| 30 | 3***Н | Нижняя шаровая манжета - соединение рулевой штанги | |
| 31 | 3***1 | Пружина | |
| 31 | 3***1 | Пружина | |
| 32 | 3***H | Пробка | |
| 32 | 3***Н | Пробка - соединение рулевой штанги | |
| 33 | Q***0 | Шплинт | |
| 33 | Q***0 | Шплинт | |
| 34 | 3***E | Стопорная втулка | |
| 34 | 3***Е | Стопорная втулка - уплотнительный чехол | |
| 35 | 3***H | Уплотнительный чехол | |
| 35 | 3***Н | Уплотнительный чехол - соединение рулевой штанги | |
| 36 | 3***E | Верхняя пружина | |
| 36 | 3***Е | Верхняя пружина - уплотнительный чехол | |
| 37 | 3***E | Нижняя пружина | |
| 37 | 3***Е | Нижняя пружина - уплотнительный чехол | |
| 38 | C***0 | Болт | |
| 39 | Q***4 | Пружинная шайба | |
| 40 | C***4 | Гайка | |
| 41 | C***2 | Гайка | |
| 41 | C***2 | Гайка | |
| 42 | Q***5 | Шплинт | |
| 42 | Q***5 | Шплинт | |
| 43 | C***1 | Масленка | |
| 43 | C***1 | Масленка | |
| 44 | 3***Н | Правое соединение - рулевая поперечная штанга | |
| 45 | 3***Н | Левое соединение - рулевая поперечная штанга |
