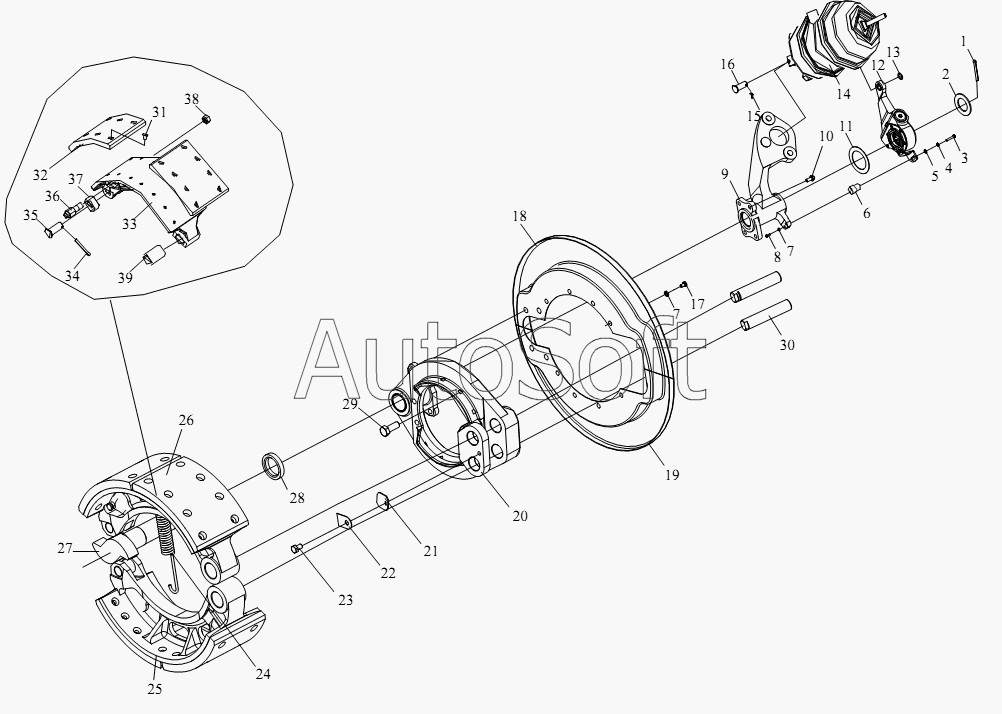

Каталог запасных частей к технике: FAW CA-3312 (P2K2B2T4A2Z) (2011). Тормозные механизмы передних колес
39
28
29
30
25
31
32
33
34
35
36
37
38
27
26
31
32
33
34
35
36
37
38
39
37
38
39
13
2
3
4
5
6
7
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501040-242 | 3***2 | Кронштейн | |
| 3501128-242/523 | 3***3 | Стойка кулачка переднего правого тормоза | |
| 3501152-242 | 3***2 | Тормозной кулак | |
| 3501210-242 | 3***2 | Регулировочный рычаг в сборе | |
| 1 | Q***5 | Штифт | |
| 2 | 3***S | Шайба | |
| 3 | C***6 | Болт | |
| 4 | Q***8 | Пружинная шайба | |
| 5 | Q***8 | Шайба | |
| 6 | 3***2 | Втулка | |
| 7 | Q***6 | Пружинная шайба | |
| 8 | C***0 | Шестигранный болт | |
| 9 | 3***3 | Стойка кулачка переднего левого тормоза | |
| 10 | 3***2 | Болт | |
| 11 | 3***1 | Регулировочная шайба | |
| 12 | 3***2 | Регулировочный рычаг в сборе | |
| 13 | Q***4 | Шайба | |
| 14 | 3***3 | Пружинный тормозной цилиндр с переносным соединением в сборе | |
| 15 | Q***5 | Шплинт | |
| 16 | Q***8 | Штифт | |
| 17 | C***0 | Болт | |
| 18 | 3***E | Пылезащитный диск | |
| 19 | 3***E | Пылезащитный диск | |
| 20 | 3***2 | Кронштейн | |
| 21 | 3***E | Защитная пластина | |
| 22 | 3***E | Пластина | |
| 23 | C***6 | Болт | |
| 24 | 3***E | Возвратная пружина тормозной колодки | |
| 25 | 3***E | Тормозная колодка в сборе | |
| 26 | 3***E | Тормозная колодка в сборе | |
| 27 | 3***2 | Тормозной кулак | |
| 28 | 3***E | Шайба кулака | |
| 29 | 3***2 | Болт | |
| 30 | 3***E | Ось колодки | |
| 31 | 3***H | Заклепка | |
| 31 | 3***H | Заклепка | |
| 32 | 3***H | Фрикционная накладка - пластинка колодки переднего тормоза | |
| 32 | 3***H | Фрикционная накладка - пластинка колодки переднего тормоза | |
| 33 | 3***E | Передняя тормозная колодка | |
| 33 | 3***E | Передняя тормозная колодка | |
| 34 | Q***0 | Штифт | |
| 34 | Q***0 | Штифт | |
| 35 | 3***2 | Штифт | |
| 35 | 3***2 | Штифт | |
| 36 | 3***E | Штифт | |
| 36 | 3***E | Штифт | |
| 37 | 3***2 | Ролик тормозной колодки | |
| 37 | 3***2 | Ролик тормозной колодки | |
| 37 | 3***2 | Ролик тормозной колодки | |
| 38 | C***4 | Гайка | |
| 38 | C***4 | Гайка | |
| 38 | C***4 | Гайка | |
| 39 | 3***E | Втулка тормозной колодки | |
| 39 | 3***E | Втулка тормозной колодки | |
| 39 | 3***E | Втулка тормозной колодки |
